大型地網接地電阻表接線圖

　　1、地網測試方法　　

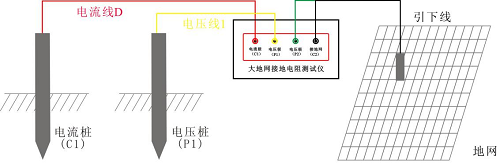

圖 三極法測量接線圖

　　測量電流線D：線徑≥1.5mm2 ,長度為地網對角線長度的3 ～ 5倍;

　　測量電壓線1：線徑≥1.0 mm2 ,長度為0.618D;

　　測量電壓線2：接被測地網;

　　測量接地線：接被測地網。　　

圖 四極法測量接線圖

　　四極法測量時，從地網的地樁上引出二根連接線分別接到儀器的電壓極P2、接地網C2兩接線柱，然后按測量操作步驟進行測試。四極法測量時儀器會自動消除接線誤差。

　　注意：測量線根據地網的大小由使用者自配。如需本公司配線需另收費。.

　　1、測量范圍：0～999Ω(含電流樁阻抗)

　　2、分 辨 率：0.001Ω

　　3、測量誤差：±(讀數×1%+0.005Ω)

　　4、輸出電壓：AC 400V (45Hz、55Hz，雙頻，正弦波)

　　5、輸出電流：AC 3A (45Hz、55Hz，雙頻，正弦波)

　　6、電流輸出檔位：3/2.5/2/1.5/1A，每0.5A一檔，共5檔。

　　7、抗干擾能力：抗工頻50Hz

　　2、接觸電壓、接觸電位差測試方法

　　接觸電壓的測量接線圖如下圖所示。可按下述步驟進行測試。　　

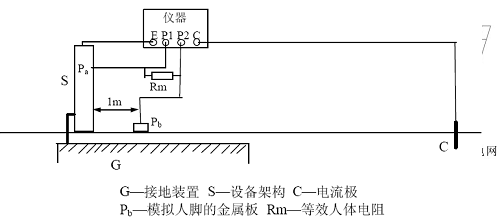

圖 接觸電壓測量接線圖

　　在離接地裝置較遠處打一個地樁作為電流極，該電流極離接地裝置邊緣的距離仍取為接地裝置最大對角線長度D的4倍以上。

　　用導線將儀器面板的C 端子與電流極可靠連接。再用導線將儀器的E 端子接至被試設備的架構。

　　儀器的P1 端子接至設備架構上的Pa 點，Pa 距地面高度為1.8 米。儀器的P2 端子接至模擬腳的電極Pb,該電極可采用包裹濕布的直徑為500px 的金屬圓盤，并壓上重物。電極中心距設備邊緣距離為1 米。

　　儀器P1 與P2 端子間并聯等效人體電阻Rm，一般取Rm=1.5KΩ.檢測接線無誤后，接通儀器電源，選擇執行“接地阻抗測量”，再設置好測試電流，儀器開始測量，測量完畢，可從液晶屏上讀取到阻抗值Z。

　　最后根據下式計算出接觸電壓Uj

　　Uj=Z * Is

　　式中Is 為被測接地裝置內系統單相接地故障電流。

　　上述測量中，若儀器電壓輸入端不并聯等效人體電阻Rm，則所得結果為接觸電位差。

　　3、跨步電壓、跨步電位差測試方法

　　跨步電壓的測量接線圖如圖所示。可按下述步驟進行測試。　　

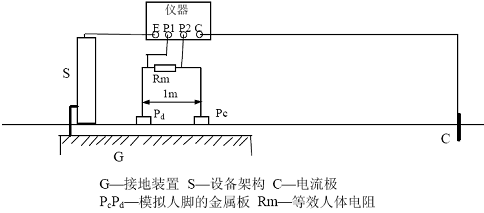

圖 跨步電壓測量接線圖

　　在離接地裝置較遠處打一個地樁作為電流極，該電流極離接地裝置邊緣的距離仍取為接地裝置最大對角線長度D的4倍以上。

　　用導線將儀器面板的C 端子與電流極可靠連接。再用導線將儀器的E 端子接至設備的接地引下線。

　　儀器的P1、P2端子分別接至模擬人腳的電極Pc、Pd,該電極可采用包裹濕布的直徑為500px 的金屬圓盤，并壓上重物。兩電極中心距離為1 米。

　　儀器P1與P2端子間并聯等效人體電阻Rm，一般取Rm=1.5KΩ.檢測接線無誤后，接通儀器電源，選擇執行“接地阻抗測量”，設置好測試電流，儀器開始測量，測量完畢，可從液晶屏上讀取到阻抗值Z。

　　最后根據下式計算出跨步電壓Uk

　　Uk=Z* Is

　　式中Is 為被測接地裝置內系統單相接地故障電流。上述測量中，若儀器電壓輸入端不并聯等效人體電阻Rm，則所得結果為跨步電位差。

　　4、土壤電阻率測試

　　使用本儀器，可以采用單極法或者四極法來測量土壤電阻率。下面以四極法為例來說明。測量土壤電阻率的接線如圖所示。

圖 四極法測量土壤電阻率接線圖

　　圖中，a 為電流極與電位極的間距，b 為兩電位極的間距，h 為電極埋設深度。當a=b 時即為溫納法。為了計算方便，請讓電極間距a、b 遠大于埋設深度h,一般應滿足a、b>10h。

　　測試電極宜采用直徑不小于37.5px 的圓鋼或25mm×25mm×4mm 的角鋼，其長度均不小于1000px。
