電纜故障定位儀定點步驟

　　1、連接傳感器和耳機：

　　將定點傳感器接傳感器插口，耳機接耳機插口。將工作方式設置為“智能定點”或者“波形定點”方式。

　　2、選擇定點區域：

　　在定點之前，首先應明確電纜路徑。如果圖紙資料不完整，應進行路徑探測，并做好標志。根據測距結果，考慮電纜頭盤余量、地形因素，粗略確定故障點位置，由于不可避免的存在估算誤差，一般應在(測距值 ± 50m)之間定點。

　　在選定的區域，將傳感器平放于電纜正上方的地面，方向指向電纜鋪設方向，觀察波形并用耳機監聽，開始定點。

　　3、調整磁場增益：

　　使當高壓發生器開始對故障電纜周期放電后，調整儀器的磁場增益(磁場自動增益 打開后不需要調整增益。手動調整方法見第二章的“磁場自動增益”部分)，使“磁場觸發標志”閃爍和高壓發生器的放電同步。

　　4、調整聲音增益：

　　當磁場增益正常同步后，再調整聲音增益。 當“磁場觸發標志”指示亮時，聲音信號同步采樣一次，波形更新。調整聲音增益，使聲音波形足夠大且不失真。智能定點界面調整聲音信號強度在40%~90%之間。

　　聲音信號(包括噪聲)在不斷變化，要隨時看到真實的聲音波形，需要不斷地調整其增益，但根據經驗，聲音信號增益可以調的較大，只要不是每次都失真即可，不必隨時調整。

　　5、尋找并逼近故障點：

　　以大約0.5~2m的間隔移動傳感器，如果連續幾次放電，均沒有看到如圖3-1-2所示的典型聲音波形，則應繼續向前移動，直至多次放電的聲音波形都與典型波形非常相似,而且穩定(除非當時有很大的噪聲出現)，說明已經到了故障點的附近，采集到了真正的故障點放電聲音信號。這時用耳機監聽，會在“信號”指示燈閃亮的同時，聽到較沉悶的一聲“啪”。一般來說，靠觀察聲音波形得到的響應范圍大于聽聲的響應范圍，而且單純聽聲較難分辨。

　　6、測量聲磁延時，準確定位：

　　看到放電聲音波形后，再波形顯示方式下，按【左右鍵】調整光標位置，將其移動到聲音波形的起始點上，此延時值能代表故障點的遠近，但由于很難確知聲音在電纜周圍復雜介質中的傳播速度，也不知道電纜埋設的具體深度，所以不能計算出傳感器和故障點之間的準確水平距離。

　　注意：光標在其它位置時，顯示的聲磁延時值沒有意義。

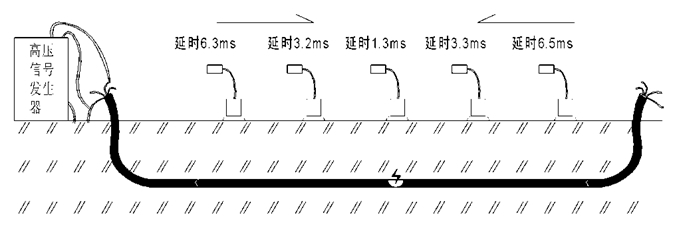

　　以較小的間隔不斷改變傳感器的位置，并測量聲磁延時，直至找到延時值小的點，其正下方即是故障點，誤差在0.2m之內。如圖。

　　7、電纜短路點怎樣檢測?利用電纜位置指示進行路徑探測：

　　使用時使傳感器方向指向電纜鋪設方向和定點前進方向。電纜位置指示如果指示左箭頭，則表示電纜位于傳感器左邊。如果指示右箭頭，則表示電纜位于傳感器右邊。指示原點，則表示電纜在傳感器正下方。

　　8、注意事項：

　　盡量不要將傳感器置于電纜本體上進行定點，否則會在電纜任何位置都能聽到微弱的啪啪聲，此為大電流瞬間放電形成的電應力造成的震動，整條電纜上均存在，不能利用此信號進行定點。

　　有時電應力震動也能傳到地面。在遠離故障點時，如果非常仔細的監聽，有時能夠在電纜全長上都能聽到很微弱的啪啪聲，且不會隨傳感器位置的不同而發生變化，此即為電應力震動，其與真正的故障放電聲差別很大，注意不要誤判。
