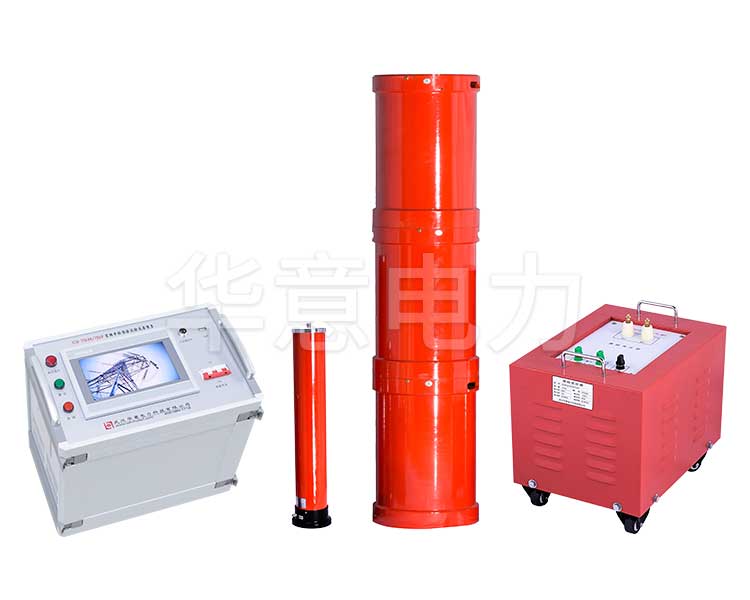

108kVA/54kV變頻串聯諧振試驗裝置

　　一、 被試品對象及試驗要求

　　1. 35kV/300mm2，長度0.5km電纜的交流耐壓試驗，電容量≤0.097uF，試驗頻率30-300Hz，試驗電壓52kV，運行時間60min。

　　2. 10kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.751uF，試驗頻率30-300Hz，試驗電壓不超過22kV，試驗時間5min。

　　二、 工作環境

　　1. 環境溫度：-100C –50 0C;

　　2. 相對濕度：≤90%RH;

　　3. 海拔高度: ≤1000米;

　　三、 裝置主要技術參數及功能

　　1. 額定容量：108kVA;

　　2. 輸入電源：單相220/三相380V電壓，頻率為50Hz;

　　3. 額定電壓： 54kV;

　　4. 額定電流： 2A

　　5. 工作頻率：30-300Hz;

　　6. 裝置輸出波形：正弦波

　　7. 波形畸變率：輸出電壓波形畸變率≤1%;

　　8. 工作時間：額定負載下允許連續60min;過壓1.1倍1分鐘;

　　9. 溫 升：額定負載下連續運行60min后溫升≤65K;

　　10. 品質因素：裝置自身Q≥30(f=45Hz);

　　11. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);

　　12. 測量精度：系統有效值1.5級;

　　四、 設備遵循標準

　　GB10229-88 《電抗器》

　　GB1094 《電力變壓器》

　　GB50150-2006　《電氣裝置安裝工程電氣設備交接試驗標準》

　　DL/T 596-1996 《電力設備預防性試驗規程》

　　GB1094.1-GB1094.6-96 《外殼防護等級》

　　GB2900　《電工名詞術語》

　　GB/T16927.1~2-1997　《高電壓試驗技術》

　　五、裝置容量確定

　　裝置容量定為108kVA/54kV;分四節電抗器，電抗器單節為27kVA/27kV/1A/100H通過組合使用能滿足上述被試品的試驗要求。

　　試驗時使用關系列表

　　六、系統配置及其參數

　　1. 激勵變壓器6kVA/1.5/3kV/0.4kV 1臺

　　a) 額定容量：6kVA;

　　b) 輸入電壓：0-400V，單相;

　　c) 輸出電壓：1.5/ 3kV

　　d) 結 構：干式;

　　e) 重 量：約55kg;

　　2. 變頻電源6kW/220/380V 1臺

　　a) 額定輸出容量：6kW

　　b) 工作電源： 220/380±10%V(單/三相)，工頻

　　c) 輸出電壓：0 – 400V，單相，

　　d) 額定輸入電流：13A

　　e) 額定輸出電流：13A

　　f) 電壓分辨率： 0.01kV

　　g) 電壓測量精度：1.5%

　　h) 頻率調節范圍：30 – 300Hz

　　i) 頻率調節分辨率：≤0.1Hz

　　j) 頻率穩定度： 0.1%

　　k) 運 行 時 間：額定容量下連續60min

　　l) 額定容量下連續運行60min元器件最高溫度≤65K;

　　m) 噪 聲 水 平：≤50dB

　　o) 結構及性能特點：

　　1)變頻電源的放置為縱向和橫向，特別適合現場操作及觀察;

　　2)內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性;

　　3)參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統

　　可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性;

　　4)參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇;

　　5)試驗模式：觸摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧(含手動、自動)、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等;

　　6)保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能;

　　7) 數據存儲功能：試驗結果保存(手動保存)、打印、上傳、回查等

　　① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄;

　　② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印;(打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明)

　　8)自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%;

　　9)調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程;頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡;

　　10)頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移;

　　p)重 量：約13kg;

　　3. 高壓電抗器27kVA/27kV 4節

　　a) 額定容量：27kVA;

　　b) 額定電壓：27kV;

　　c) 額定電流：1A;

　　d) 電 感 量：100H/單節;

　　e) 品質因素：Q≥30 (f=45Hz);

　　f) 結 構：干式;

　　g) 重 量：約38kg;

　　4、電容分壓器60kV/1500pF 1套

　　a) 額定電壓：60kV

　　b) 高壓電容量：1500pF

　　c) 介質損耗：tgσ≤0.5%;

　　d) 分 壓 比：1000：1

　　e) 測量精度：有效值1.5級;

　　f) 重 量：約9kg

　　七、供貨清單一覽表

　　(一)配置設備一覽表

　　(二)設備附件及相關資料一覽表
