干式試驗變壓器規范測試步驟

發布時間:2021-06-11 14:08:37 瀏覽次數:6230

  干式試驗變壓器在高壓測試試驗中作用明顯,是廣大測試人員運用較為頻繁的儀器設備之一,下面我們來簡單了解一下干式試驗變壓器的規范測試步驟,幫助大家提高試驗測試效率。

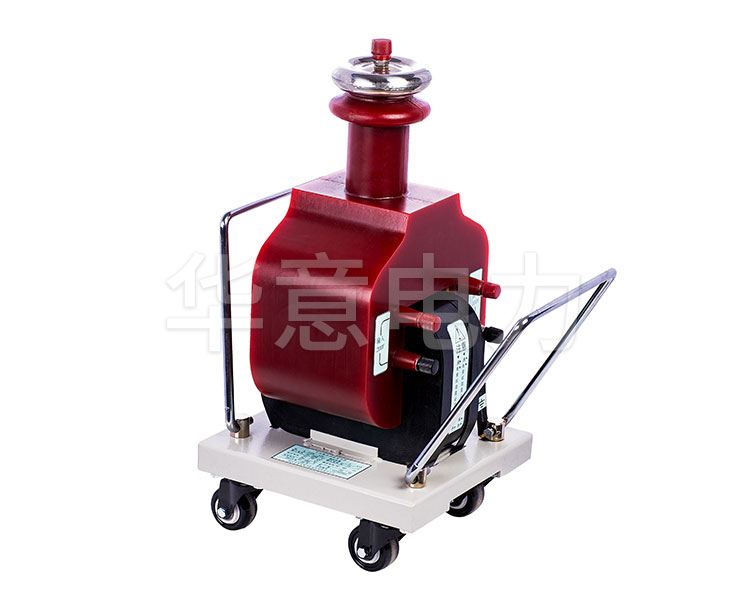

GYD干式試驗變壓器

  一、干式試驗變壓器的單臺使用

  1、試驗前,應將試驗變壓器的高壓尾“ ┻ ”端可靠接地,否則將危及人身與設備的安全。

  2、操作前必須熟悉試驗變壓器與電源控制箱的電氣原理及使用方法。

  3、按接線圖接線。

  4、準備工作和安全措施就緒,空試一次設備。

  5、接上被試品。

  6、合上電源,控制箱(臺)電源指示燈亮。

  7、按下合閘按鈕,合閘指示燈亮。

  8、順時針均勻加壓,注視電壓表到達的階段電壓幅值及被試品情況直至額定試驗電壓。

  9、持續規定耐壓時間并注視電流表及被試品。

  10、耐壓時間到,注視kV表并迅速將調壓器回零。

  11、用放電棒經電阻放電,然后直接接地放電。

  12、高壓部分可能被充電部位一一放電,改變或拆除高壓線引線,至此一次(相)試驗終止。

  二、干式試驗變壓器的多臺串激

  1、概述

  多臺干式試驗變壓器串激組合成系列試驗裝置,由于分散組合都能方便使用,可適合現場多種需要。單個元件重量輕,運輸和移動都很方便,使用有較高電壓等級的部門在現場能順利的取得較高的試驗電源。

  2、工作原理

  串激系列高電壓試驗裝置,除最高電壓的一級試驗變壓器外,都在高壓繞組中串繞激磁繞組,該繞組和后一級試驗變壓器初級繞組參數相同。

  由控制箱(臺)供給第I級試驗變壓器的初級繞組電源。第I級高壓繞組尾端和外殼接地,首端則和第II級試驗變壓器高壓尾端及外殼連接。由第I級串激抽頭供給第II級低壓繞組的激磁電源,此時第II級試驗變壓器高壓為第I級和第II級輸出電壓的疊加。同理,可疊加第III級。

  3、組裝接線

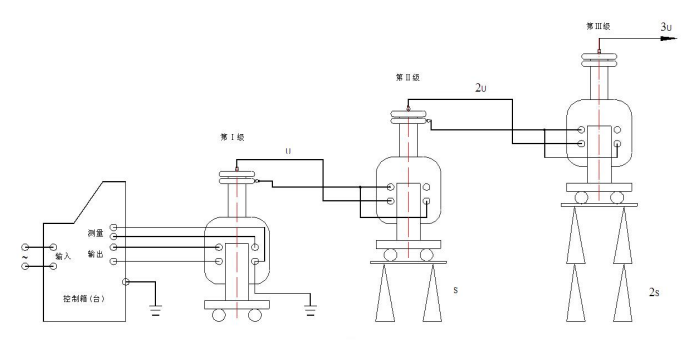

干式試驗變壓器組裝接線

  4、串級組合方式

  4.1當兩臺試驗變壓器作串級聯接時,第I臺與第II臺試驗變壓器容量之比為2:1,總?cè)萘繛榈贗臺容量,總電壓為兩單臺最高輸出電壓之和,電流為容量與總電壓之比。例:5kVA/50kV與3kVA/50kV。兩臺串級使用時總?cè)萘繛? kVA ,總輸出電壓為100 kV,輸出電流為50mA。

  4.2當三臺試驗變壓器作串級聯接時,則三臺容量之比為3:2:1,總?cè)萘客瑯訛榈贗臺容量,總電壓為三臺輸出電壓之和。

  注:無論兩級串、三級串,輸出電流嚴禁超出最后一級額定電流。

  三、特別說明

  本公司可提供外附整流裝置。在現場可方便獲得直流高壓試驗電源。

  試驗變壓器高壓尾和測量線圈尾端在內部聯接,使用時第I級高壓尾連同外殼必須良好接地,第II級和第III級連同外殼必須固定電位,因此第II級和第III級外殼電位是U和2U,必須置放在絕緣支架上,并與人保持足夠安全距離。

  在串級高壓試驗時,應特別注意檢查II級、III級的接線正確性,接反會造成輸出電壓為零,可用分壓器直接監測高壓輸出。還應檢查絕緣支架的電氣強度是否滿足電壓要求。
