華意電力專業生產變壓器繞組變形測試儀（又稱變壓器繞組變形分析儀），接下來為大家分享變壓器繞組變形測試儀接線有幾種方法。
1.三相Yn形測量接線

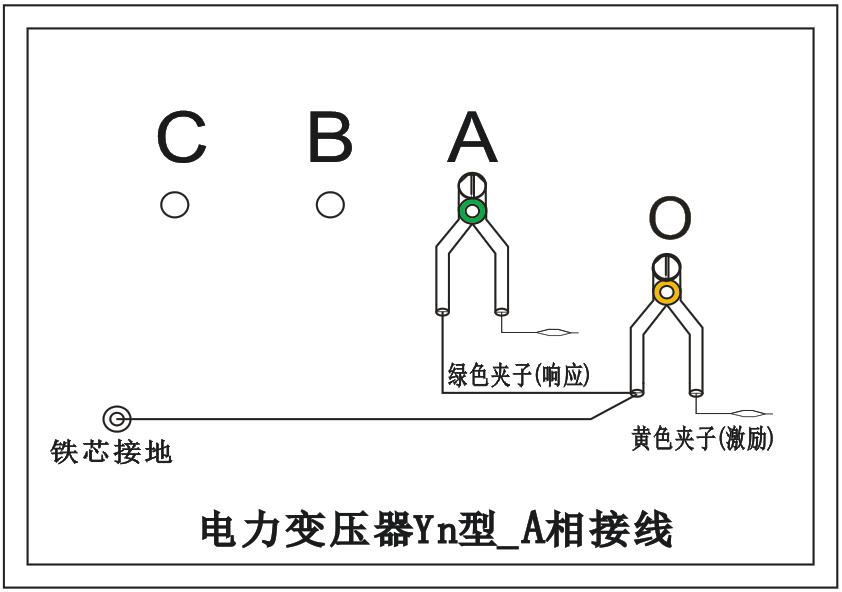

1.1 A相測量接線
1.1.1 測量系統共一點接地，取變壓器鐵芯接地。
1.1.2 黃夾子定義為輸入，鉗在Yn的‘O’點、綠夾子定義為測量，鉗A相上。
1.1.3 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
1.1.4 以上接線完成對三相Yn形的A相測量接線，如圖4

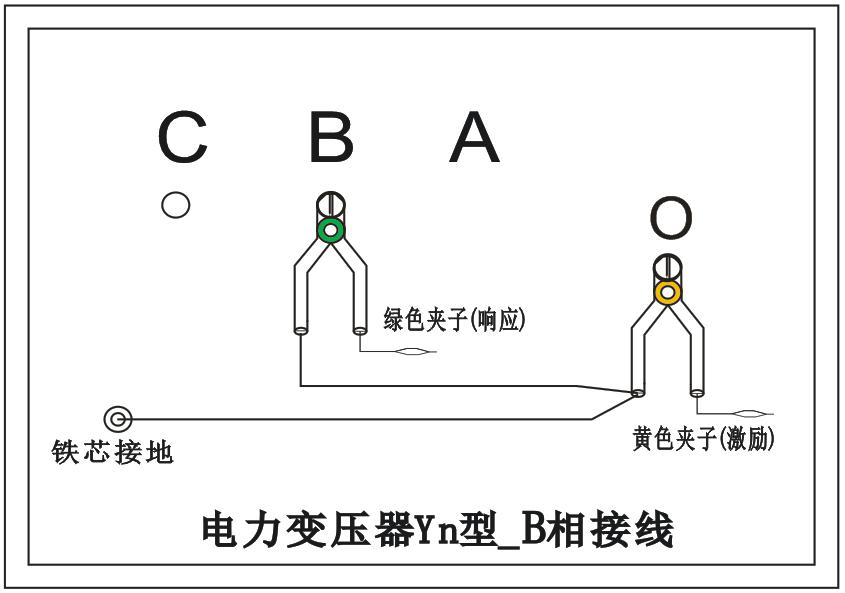

2.2 B相測量接線
2.2.1 測量系統共一點接地，取變壓器鐵芯接地。
2.2.2 黃夾子定義為輸入，鉗在Yn的‘O’點、綠夾子定義為測量，鉗B相上。
2.2.3 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
2.2.4 以上接線完成對三相Yn形的B相測量接線，如圖5。

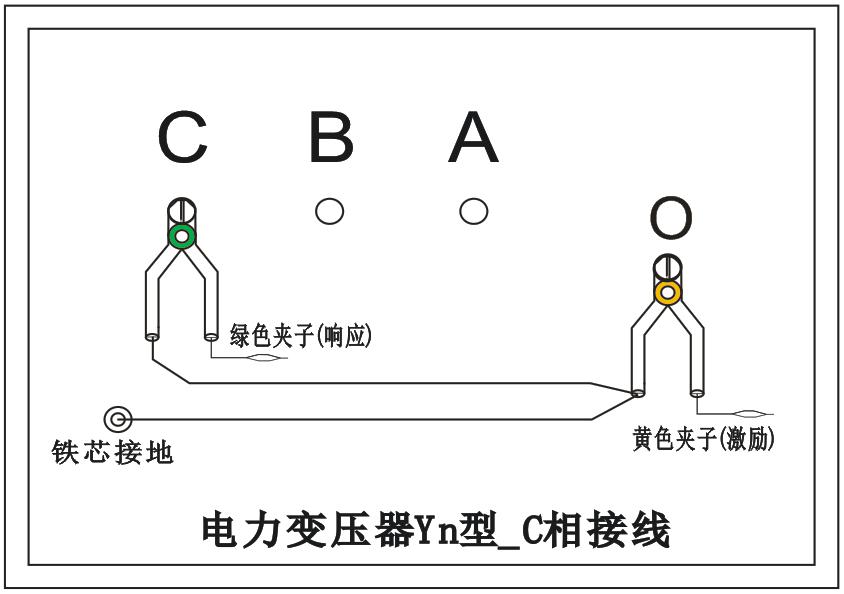

3.3.C相測量接線
3.3.1 測量系統共一點接地，取變壓器鐵芯接地。
3.3.2 黃夾子定義為輸入，鉗在Yn的‘O’點、綠夾子定義為測量，鉗C相上。
3.3.3 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
3.3.4 以上接線完成對三相Yn形的C相測量接線，如圖6。
4.三相Y形測量接線

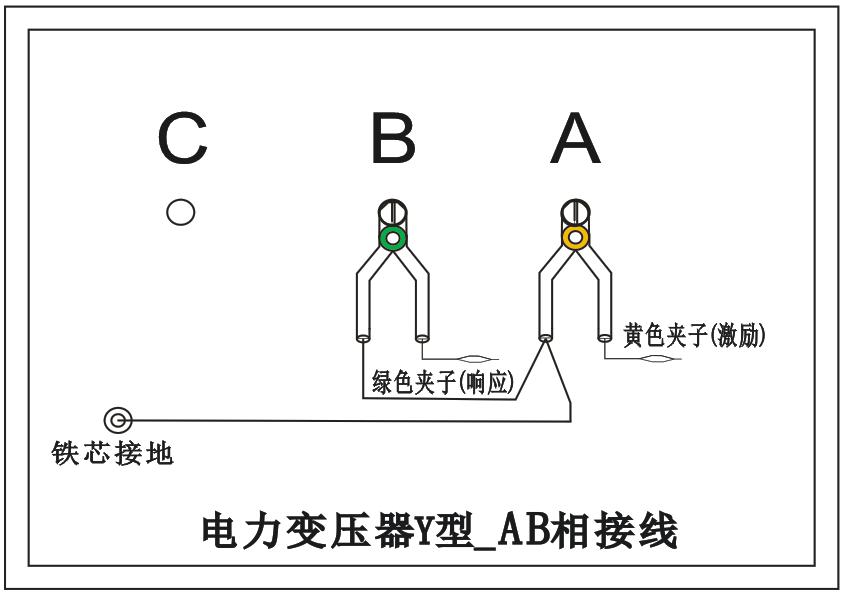

4.1 AB相測量接線
4.1.1 測量系統共一點接地，取變壓器鐵芯接地。
4.1.2 黃夾子定義為輸入，鉗在Y形的A相、綠夾子定義為測量，鉗B相上。
4.1.3 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
4.1.4 以上接線完成對三相Y形的AB相測量接線，如圖7。

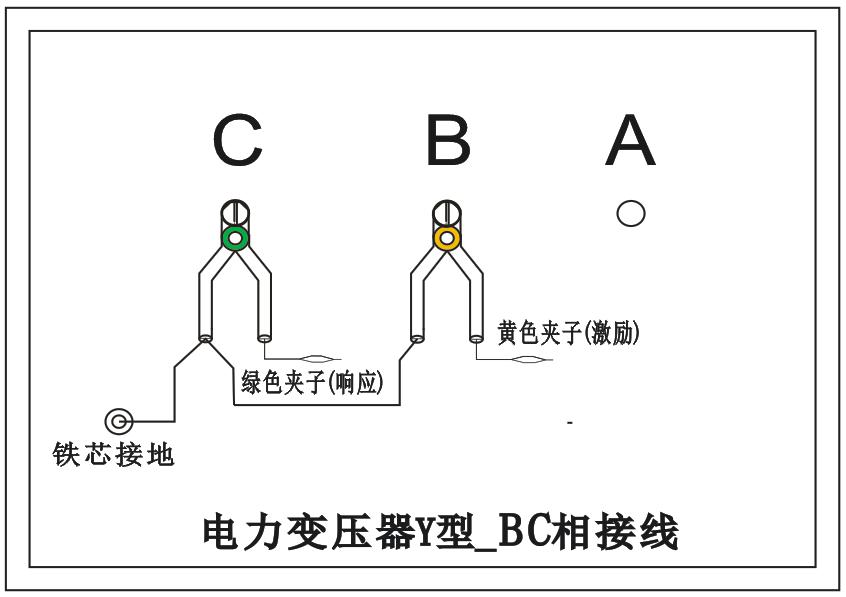

5.2 BC相測量接線
5.2.1 測量系統共一點接地，取變壓器鐵芯接地。
5.2.2 黃夾子定義為輸入，鉗在Y形的B相、綠夾子定義為測量，鉗C相上。
5.2.3 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
5.2.4 以上接線完成對三相Y形的BC相測量接線，如圖8。

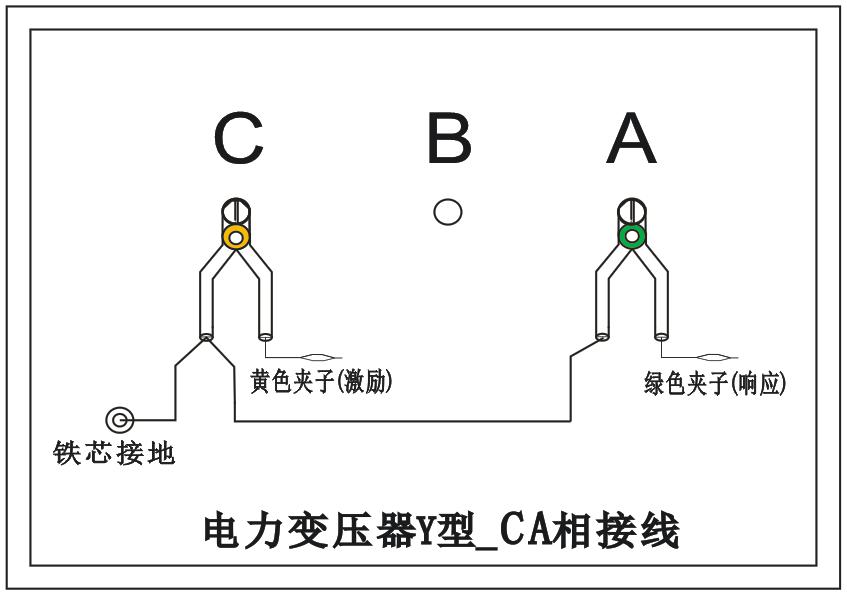

6.3 CA相測量接線
6.3.1 測量系統共一點接地，取變壓器鐵芯接地。
6.3.2 黃夾子定義為輸入，鉗在Y形的C相、綠夾子定義為測量，鉗A相上。
6.3.3 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
6.3.4 以上接線完成對三相Y形的CA相測量接線，圖9。
7.三相△形測量接線

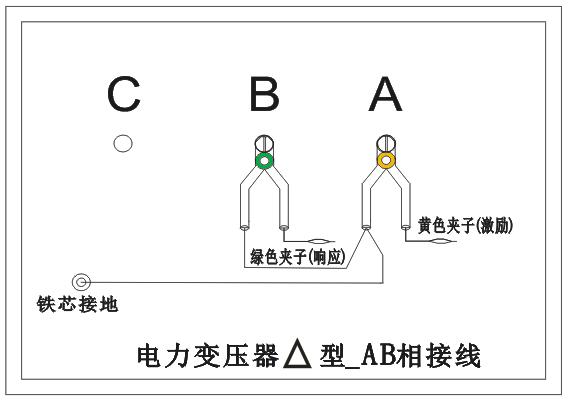

7.1 AB相測量接線
7.1.1 測量系統共一點接地，取變壓器鐵芯接地。
7.1.2 黃夾子定義為輸入，鉗在△形的A相、綠夾子定義為測量，鉗B相上。
7.1.3 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
7.1.4 以上接線完成對三相△形的AB相測量接線，如圖10。

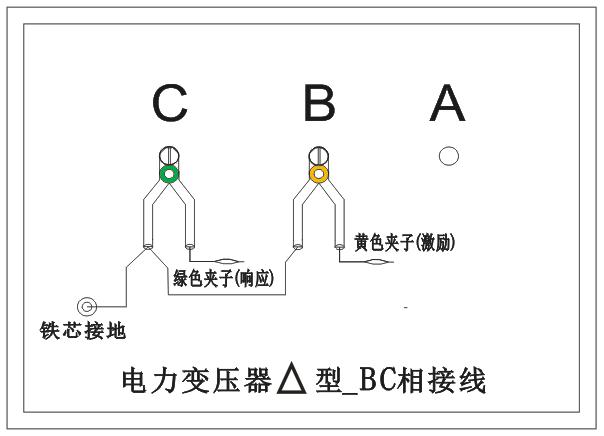

8.2 BC相測量接線
8.2.1 測量系統共一點接地，取變壓器鐵芯接地。
8.2.2 黃夾子定義為輸入，鉗在△形的B相、綠夾子定義為測量，鉗C相上。
8.2.3 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
8.2.4 以上接線完成對三相△形的BC相測量接線,如圖11。
9.3 CA相測量接線
9.3.1 測量系統共一點接地，取變壓器鐵芯接地。
9.3.2 黃夾子定義為輸入，鉗在△形的C相、綠夾子定義為測量，鉗A相上。
9.3.3 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
9.3.4 以上接線完成對三相△形的CA相測量接線,如圖12。
10.單相X、Y、Z測量接線

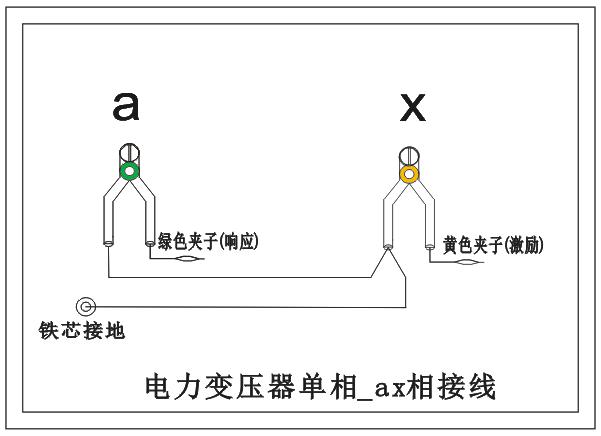

10.1 單相X測量接線
10.1.1 測量系統共一點接地，取變壓器鐵芯接地。
10.1.2 黃夾子定義為輸入，鉗在單相的x點、綠夾子定義為測量，鉗a點上。
10.1.3 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
10.1.4 以上接線完成對單相X的測量接線，如圖13。

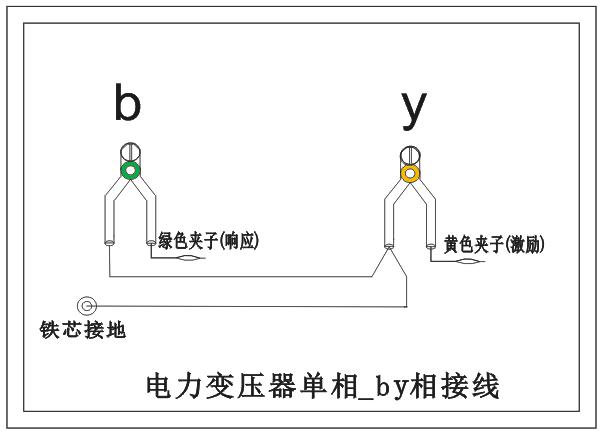

11.2 單相Y測量接線
11.2.1 測量系統共一點接地，取變壓器鐵芯接地。
11.2.2 黃夾子定義為輸入，鉗在單相的y點、綠夾子定義為測量，鉗b點上。
11.2.3 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
11.2.4 以上接線完成對單相Y的測量接線，如圖14。

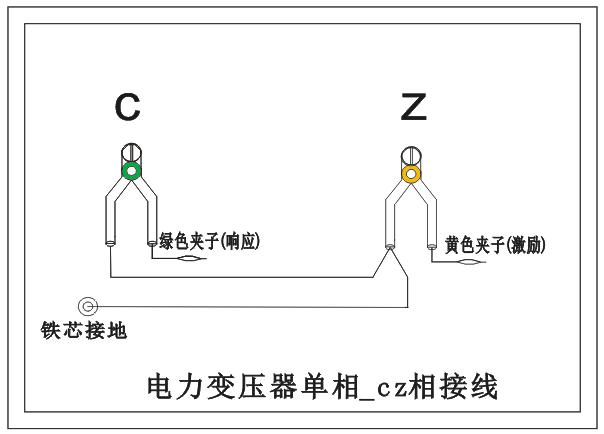

12.3 單相Z測量接線
12.3.1 測量系統共一點接地，取變壓器鐵芯接地。
12.3.2 黃夾子定義為輸入，鉗在單相的z點、綠夾子定義為測量，鉗c點上。
12.3.3 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。
12.3.4 以上接線完成對單相Z的測量接線，如圖15。
