地下電纜故障定位儀多脈沖測試法
發布時間：2021-07-15 10:15:58
瀏覽次數：4035
華意電力專業生產地下電纜故障定位儀，接下來為大家分享電纜故障測試儀在測試中的幾個技術問題解答。
多脈沖測試法基本原理：

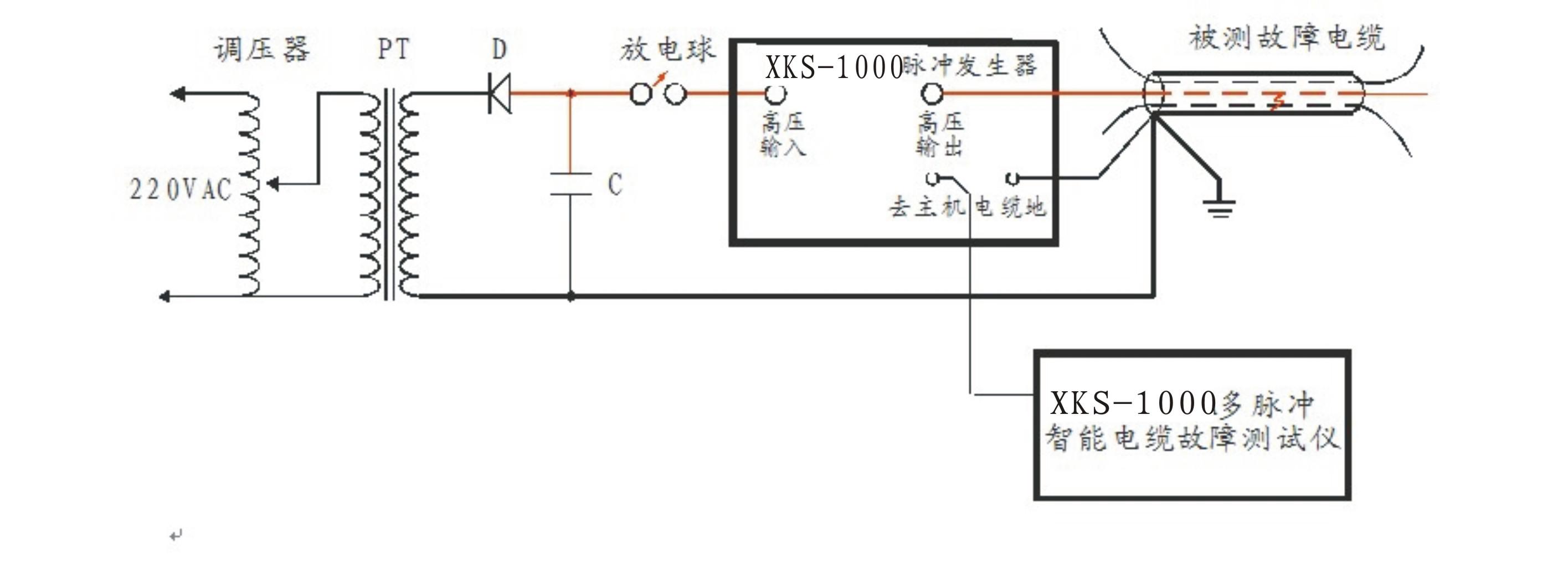

多脈沖智能電纜儀系統的組成方框圖如圖所示
作為采用多脈沖法的電纜故障測試系統，本套儀器包括可以產生單次沖擊高壓的“一體化高壓發生器”、“多脈沖產生器”、和測試波形分析處理的“多脈沖智能電纜故障測試儀”。
簡單工作原理：
“多脈沖產生器”的作用是將“一體化高壓發生器”產生的瞬時沖擊高壓脈沖引導到故障電纜的故障相上，保證故障點能充分擊穿，并能延長故障點擊穿后的電弧持續時間。同時，產生一個觸發脈沖啟動“多脈沖自動觸發裝置”和電纜故障測試儀。“多脈沖自動觸發裝置”立即先后發出多個測試低壓脈沖，經“高頻高壓數據處理器”傳送到被測故障電纜上，利用電纜擊穿后的電流電壓波形特征，將形成的反射脈沖記錄在顯示屏上。

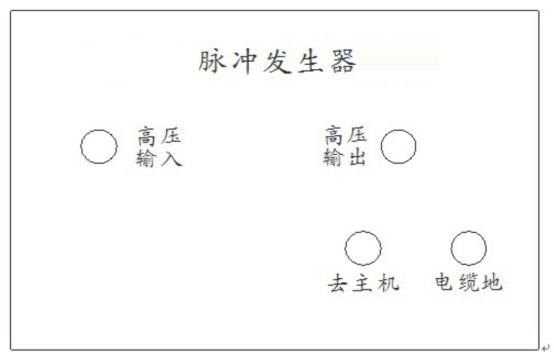

多脈沖發生器的面板結構示意圖如圖所示：
