電纜故障測試儀多脈沖測試連線與操作步驟
發布時間：2021-07-20 10:50:11
瀏覽次數：5654

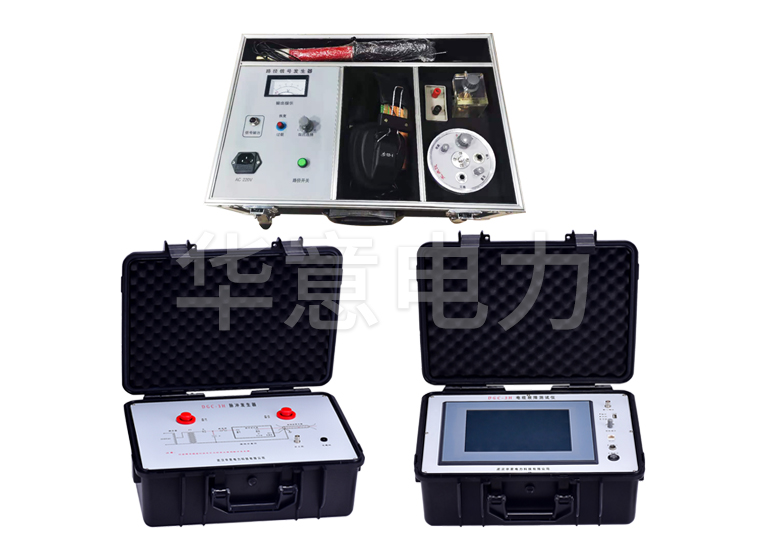

華意電力專業生產地下電纜故障定位儀，接下來為大家分享電纜故障測試儀多脈沖測試連線與操作步驟。
測試前的準備工作：
1、測全長

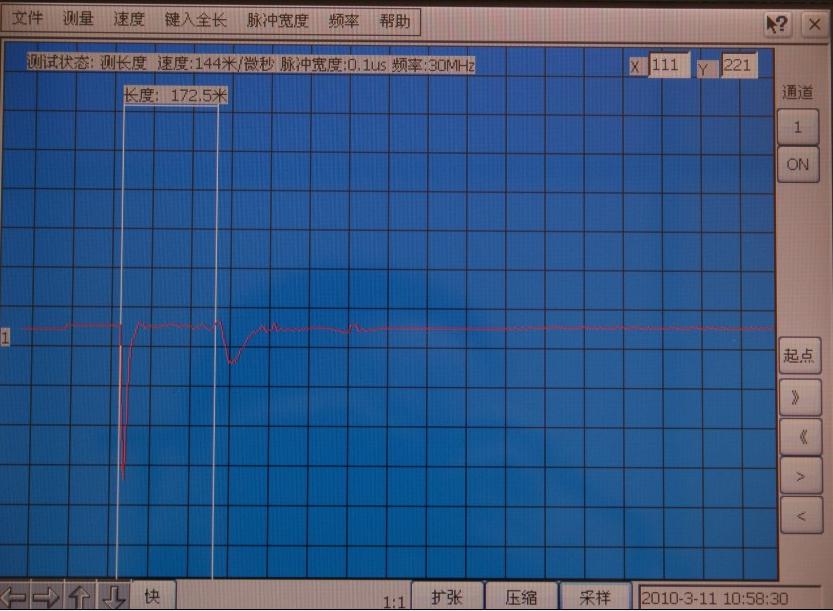

在進行沖擊高壓多次脈沖法測試之前，應首先進行電纜全長的測量。此步驟的目的是檢查儀器是否有故障，同時保存此波形，以便判讀故障距離。低壓脈沖法測試的開路全長波形如圖所示。
2、將高壓發生器、電纜故障相、系統接地線、電纜接地線、電纜故障測試儀連接起來。仔細檢查接線確保無誤。現場接線如圖十八所示。
3、打開儀器電源，屏幕將在完成自檢程序后自動進入設置界面。根據現場被測電纜種類、長度和初步判斷的故障距離選擇脈沖寬度，按照屏幕模塊中的相關鍵完成初始狀態設置。
完成設置界面后，圖形界面左上方將顯示一行此次設置的所有參數值。
低壓脈沖法測試的開路全長波形界面
