互感器伏安特性綜合測試儀的接線方式詳解
發(fā)布時間：2021-10-19 17:25:00
瀏覽次數(shù)：6022
電力測試設備不同的產品做不同的試驗時接線有不一樣，今天就一起跟隨華意電力技術工程師講解，來看看互感器伏安特性綜合測試儀的接線方式。

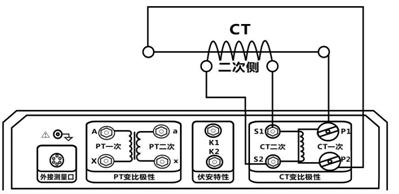

互感器伏安特性綜合測試儀CT變比極性試驗接線如圖所示。
注意1：互感器伏安特性綜合測試儀變比極性試驗中，由于一次側電流大，請盡量采用較粗較短的連接線，以免一次側線電阻過大導致電流無法升至“一次測量電流”設定值。
注意2：互感器伏安特性綜合測試儀做變比極性試驗時，請先將CT二次繞組接地線斷開，以免損壞裝置。
以上是互感器伏安特性綜合測試儀的接線方式。如果需要本產品或其他功能更強大的設備，歡迎來電咨詢華意電力。
