隨著我國經濟的快速發展，對電力的需求也日益增加，電力工業的發展對社會的貢獻也是日益突出，電力傳送以及傳輸，也是電力部門重視的，回路電阻是表征電回路的聯接是否良好都是重要的參數，其值的大小是影響正常工作的載流能力和短接電流的切斷能力，所以在電力試驗當中，回路電阻測試儀使用的比較常見，那么對于回路電阻測試儀的正常接線是怎樣的呢？今天武漢華意電力將在下面給大家做詳細的解答。

　　1、回路電阻測試儀接線方法

　　2、回路電阻測試儀儀器面板與測試線的連接處應鈕緊，不得有松動的現象；

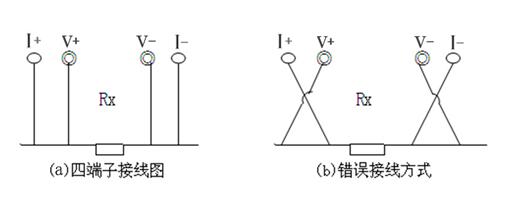

　　3、應按照四法接線，即線應該夾在被試品的外側，電壓線應該夾在被試品的內側，電流和電壓必須同級性；

　　4、回路電阻測試儀接線檢查確認無誤后，接入220V交流電，合上電源，回路電阻測試儀器進入開機狀態；

　　5、調節“電流選擇”旋鈕，選擇要使用的電流檔位，然后按下“”鍵此時電阻表顯示值為所測的回路電阻值，若顯示1，則表示所測回路電阻值超量程；

　　6、回路電阻測試儀如果按照正確的接線方法使用，而測量電流達不到100A，或者為0，則應檢查所使用大電流線是否截面過小，或者所接回路是否接通；

　　7、測量完畢，斷開電源開關，將測試線夾收好，放入附件箱內。

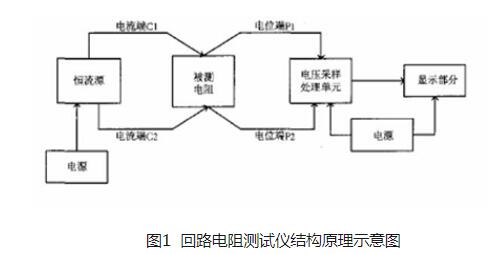

　　回路電阻測試儀的設計采用了高可靠性的大功率，由直流恒流源、前置、A/D轉換器、指示裝置等部分組成，如圖1所示，是具有毫歐、微歐量程的低值電阻測量?jī)x，操作簡單，可-鍵測量回路電阻、導線電阻、線圈的電阻等且測試電流能自動穩流，保證了測試數據的穩定可靠。

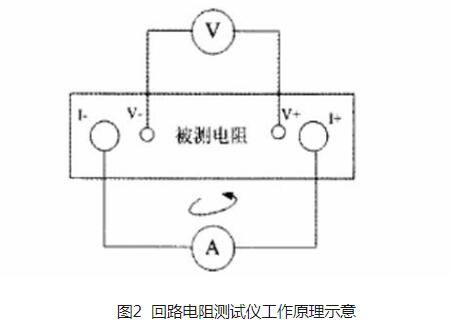

　　回路電阻測試儀在測量的時候，由高頻輸出100A或更大的電流，施加于被測電阻的兩個端鈕之間，通過采樣電路采集電流流過被測電阻所產生的降壓模擬信號經前置放大器放大后，模擬信號轉換成數字信號，再經過微處理器對數據進行濾波，運算，處理，得出被測體的直流電阻值。
