變頻串聯諧振試驗裝置是運用串聯諧振原理,利用勵磁變壓器激發串聯諧振回路,調節變頻控制器的輸出頻率,使回路電感L和試品C串聯諧振,諧振電壓即為加到試品上電壓。
參考標準:GB50150,DL/T849.6-2004

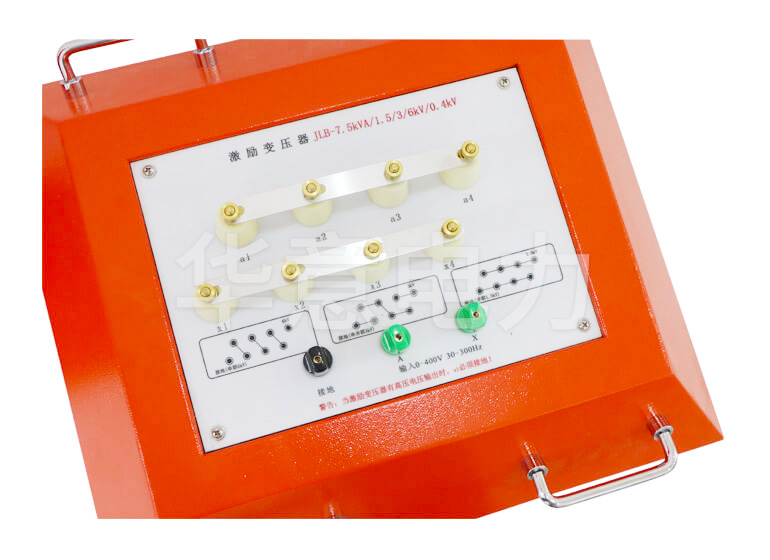

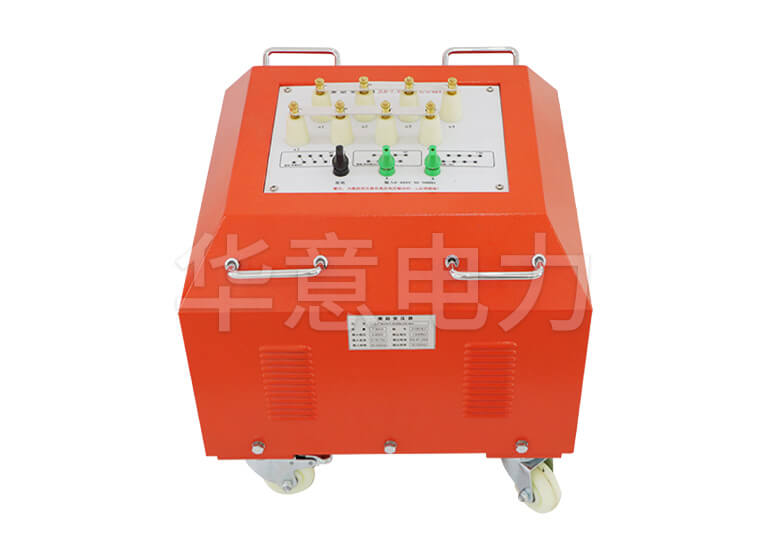

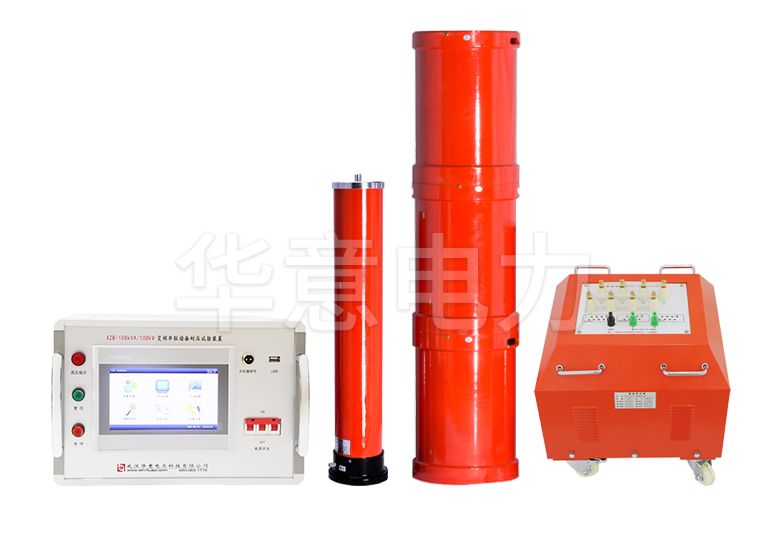

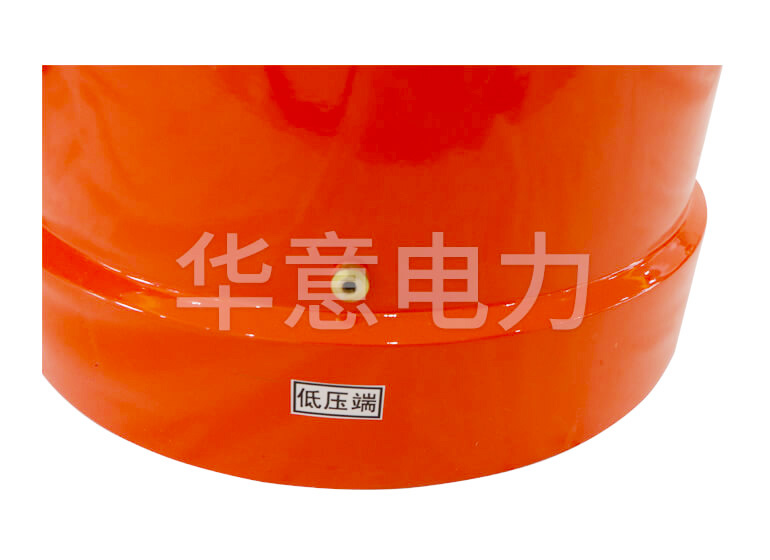

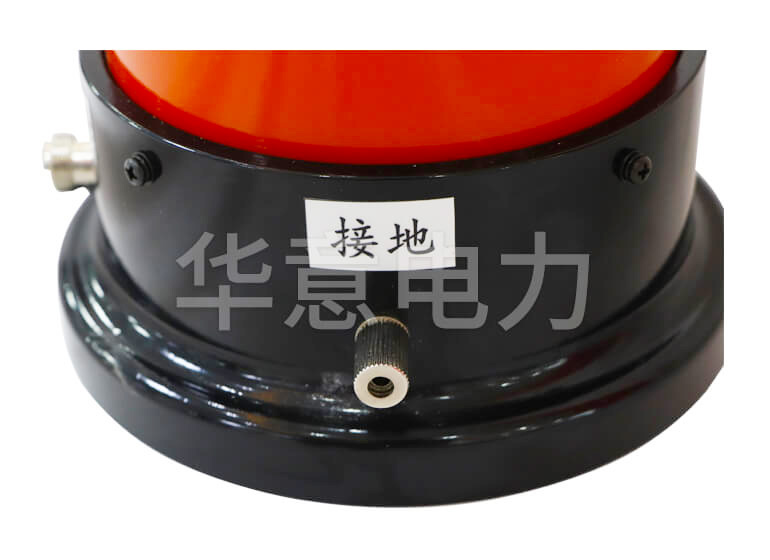

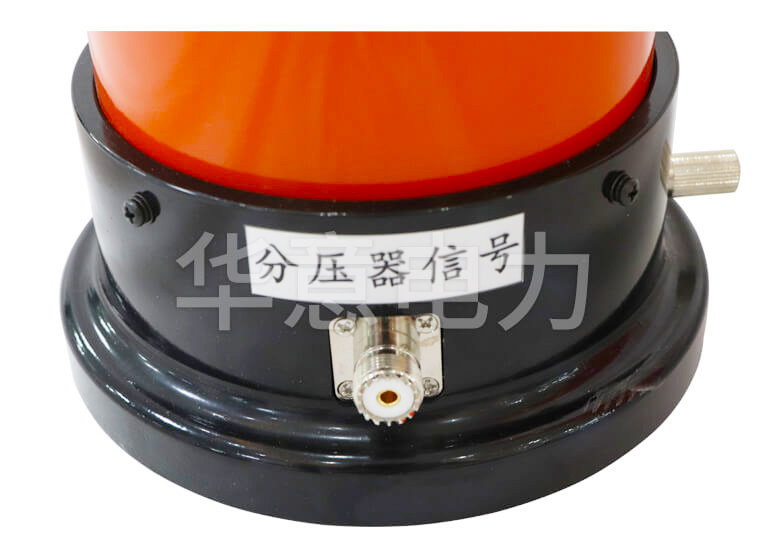

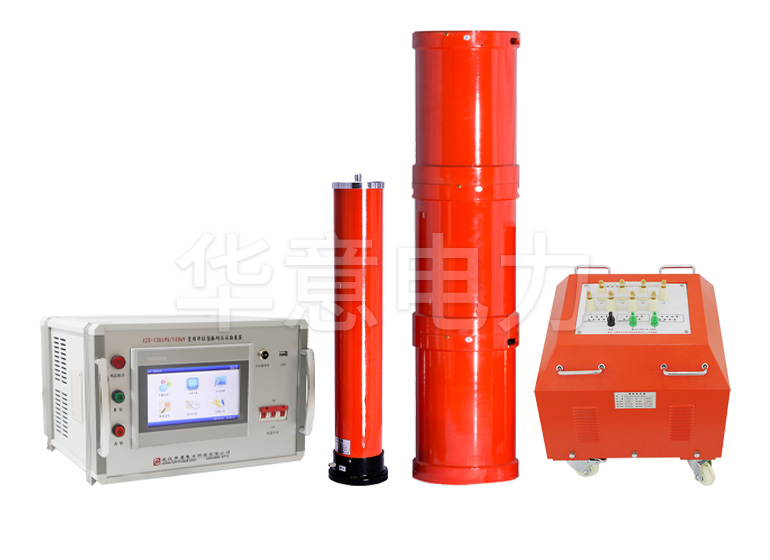

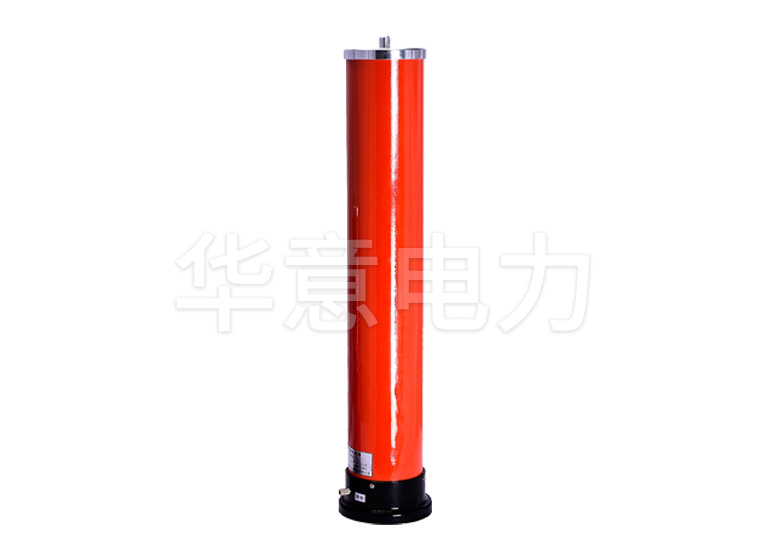

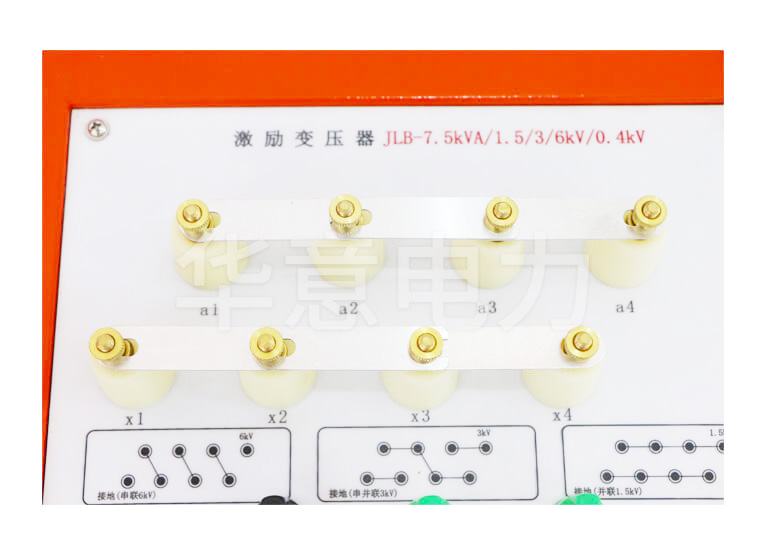

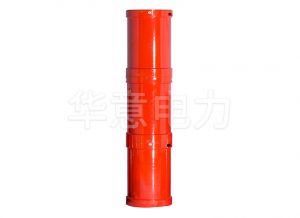

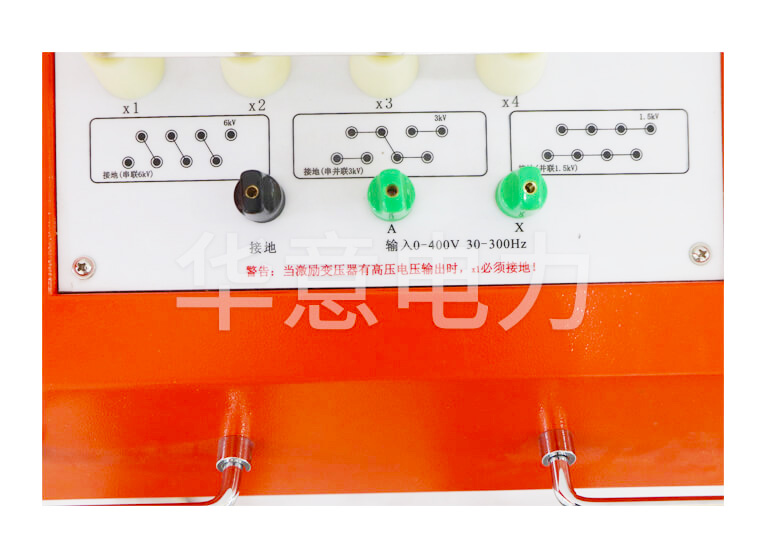

XZB系列變頻串聯諧振由變頻電源、激磁變壓器、電抗器、電容分壓器和補償電容器(選配)組成。被試品的電容與電抗器構成串聯諧振連接方式;分壓器并聯在被試品 上,用于測量被試品上的諧振電壓,并作過壓保護信號;調頻功率輸出經激勵變壓器耦合給串聯諧振回路,提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理,利用勵磁變壓器激發串聯諧振回路,調節變頻控制器的輸出頻率,使回路電感L和試品C串聯諧振,諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業,適用于大容量,高電壓的電容性試品的交接和預防性試驗。
變頻串聯諧振試驗成套裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗,具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
產品別稱:交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、電氣設備變頻串聯諧振耐壓裝置、串聯諧振試驗設備、變頻串聯諧振試驗成套裝置。
輸入工作電源
適用范圍
注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。如有盜用或復印行為,將追究法律責任 2.了解更多華意產品信息請進入產品中心。服務熱線:400-060-1718
系列產品配置(適用范圍(10kV~500kV電壓等級變電站電氣設備交流耐壓設備,頻率30~300Hz))
1、35kV及其以下電壓等級的電纜使用數量多,試驗工作量大,所以此類耐壓試驗裝置體積小,重量輕,便攜式電纜耐壓試驗系統由此而誕生 ;
2、本系統要求單個人能現場搬動的部件重量不超過30kg,要求兩個人能現場搬動的部件重量不超過60kg,適合現場搬運;
3、電源采用220V單相電源或380V單電源,方便現場取電、電抗器部分采用干式環氧澆注,美觀可靠,適合各類電纜的要求;
4、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器,在單體重量超過100kg時,可選配我公司專用小型電動吊車;
5、操作簡單,體積小,重量輕,非常方便現場使用及搬運(體積與重量約為傳統試驗變 壓器的1/10~1/30;
6、特有低諧波專利技術,武高所實測諧波含量低于0.3%,遠低于國標不大于5%的要求,極大的保護了主變、發電機等設備不受高壓諧波損傷;
7、通過第三方權威檢定;
8、符合國標要求有監測峰值功能,可實時監測高壓試驗波形、對現場電源要求低、試驗等效性好;
9、大液晶屏幕,“傻瓜式”簡單易用、自帶微型打印機,隨時打印保存試驗數據;

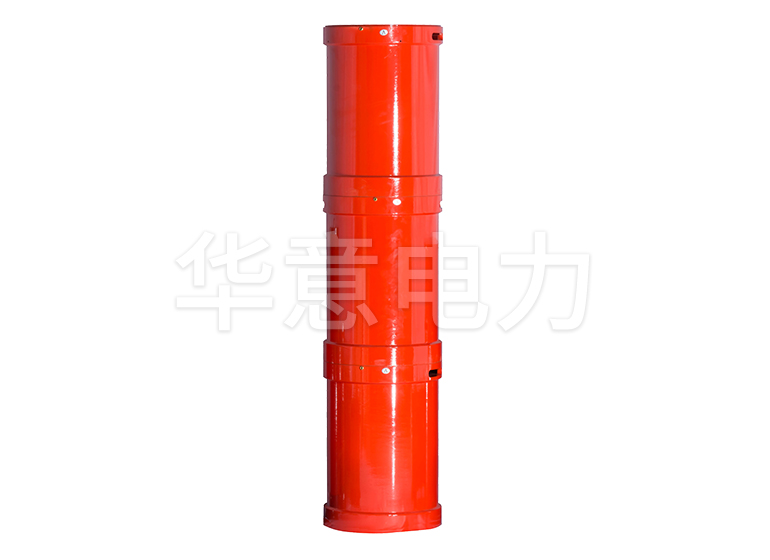

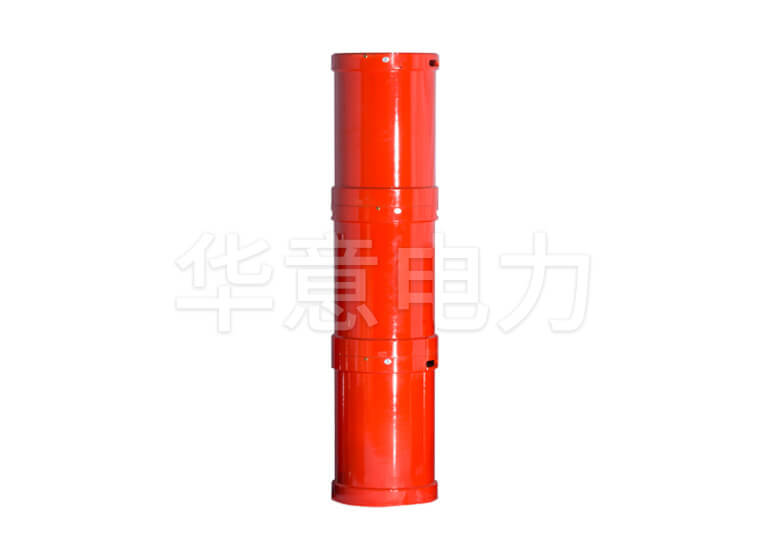

10、同電壓等級、同容量的電抗器其體積較小、重量較輕;在額定負載時溫升??;采用干式澆注,機械強度高,電氣絕緣性能好,美觀可靠;

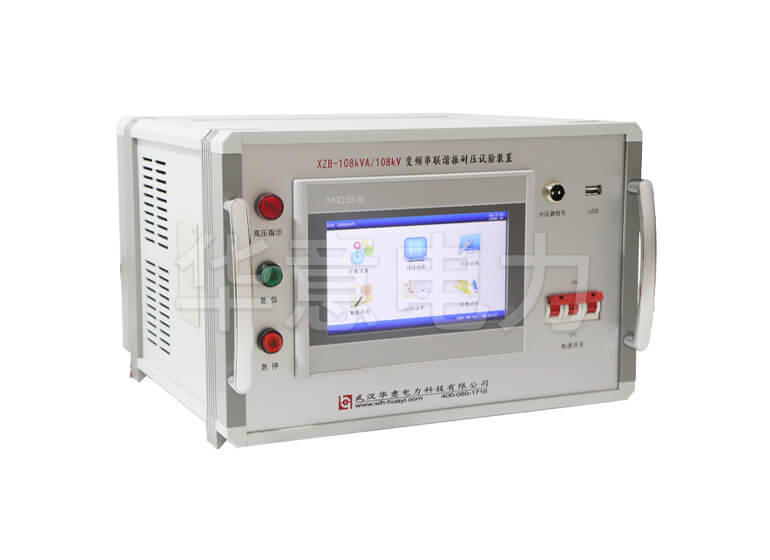

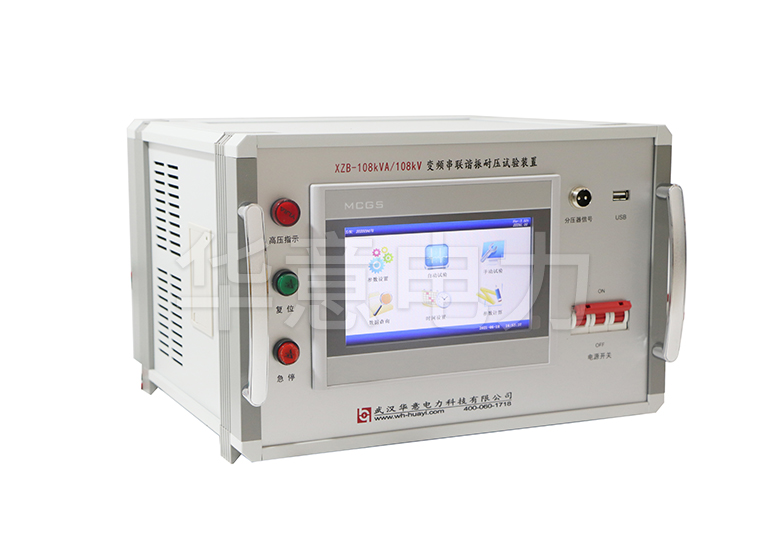

11、變頻電源控制箱容量裕度大;保護功能強;輸出波形好;穩定性好;具備多種工作模式,操作方便;單相220V或是三相380V輸入電源通用,方便現場取電;
12、配置靈活??蛇x配不同類型電抗器,滿足不同試品要求,實現一機多用,性價比高;
13、掃頻速度快,測效率高;
14、保護功能完善,經久耐用;
說明:華意電力產品嚴格按照國電力家標準及行業規程生產制造,對每一臺產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗,并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過GB/T19001-2019質量管理體系認證。精準測量、品質保障,我們始終堅持以責任和匠心做好每一臺產品。
