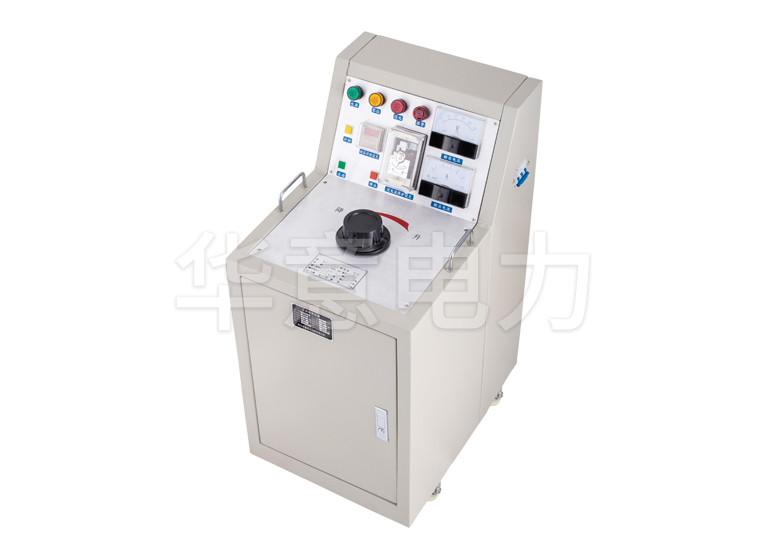

SFQ 三倍頻變壓器

SFQ三倍頻變壓器采用三芯五柱結構；操作簡單、性能可靠；穩定，有效。

參考標準：DL/T 848.4—2004

說明書檢測報告

SBQ三倍頻變壓器采用三芯五柱結構
操作簡單、性能可靠
穩定，有效

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護

咨詢熱線：400-060-1718 在線咨價

在線詢價

產品簡介
技術參數
特點優勢
產品圖集
產品推薦

SFQ系列三倍頻變壓器是根據中國標準《GB311-61》和《電氣設備預防性試驗規程》，為滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求而設計的，廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗;也可作為短時運行的150Hz電源用。

SFQ系列三倍頻變壓器采用三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上，使開口接成三角形的次級繞組中的基波電勢(正序向量)的向量和為0，而開口兩端應出同相的150Hz三次諧波(零序)。

產品別稱：三倍頻發生器、感應電壓三倍頻發生器、三倍頻電源發生器、試驗三倍頻變壓器裝置、三倍頻感應耐壓發生器、三倍頻試驗變壓器、三倍頻試驗儀、三倍頻感應耐壓儀、電壓互感器倍頻交流耐壓試驗儀、三倍頻變壓器。

SFQ 三倍頻變壓器技術參數 Technical Parameter

輸入電壓	三相380V ,50Hz ,正弦波
輸入電流	22.7A
輸出電壓	0-600V;150Hz;波形失真≤5%
輸出電流	7.5A（可定制）
輸出容量	15kVA
空載運行時間	≤5分鐘
負載運行時間	40-60S

附件清單：

序號	名稱	數量

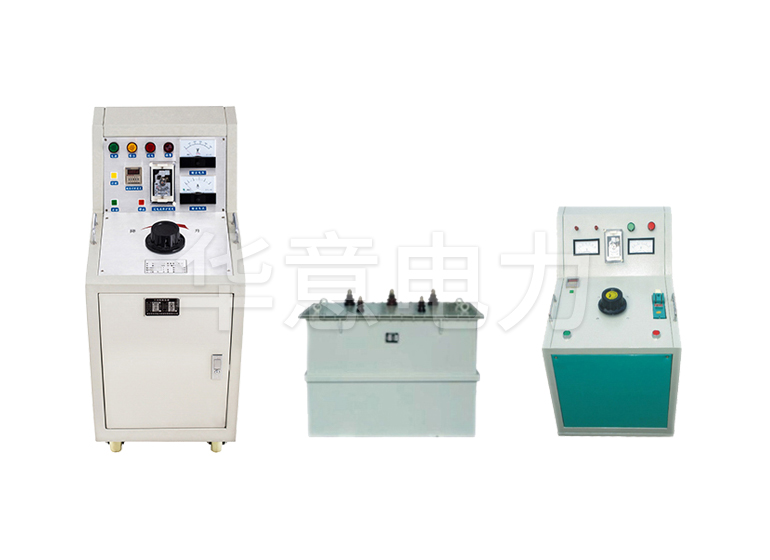

分體式三倍頻電源發生裝置

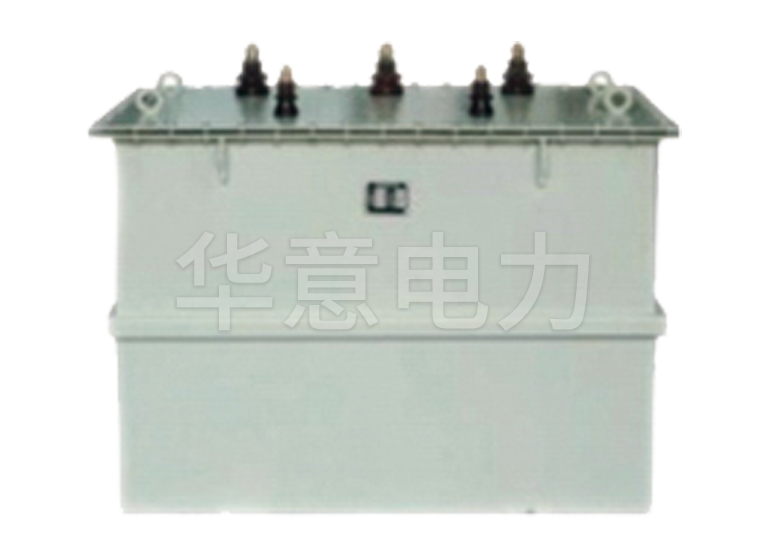

1	三倍頻電源發生器	1臺

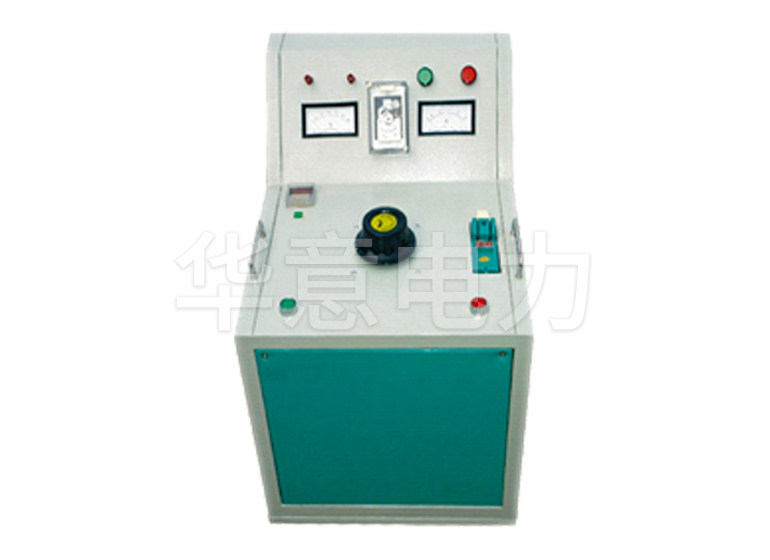

2	控制箱	1臺
3	電抗器(選配)	1臺
單體式三倍頻電源發生裝置
1	三倍頻電源發生裝置	1套
2	說明書	1本
3	檢查報告	1份
4	合格證	1張

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

SFQ 三倍頻變壓器特點優勢 Selection Reference

1、本公司生產的三倍頻變壓器操作簡單、性能可靠；

2、能很好地滿足變壓器、互感器感應耐壓的需要；

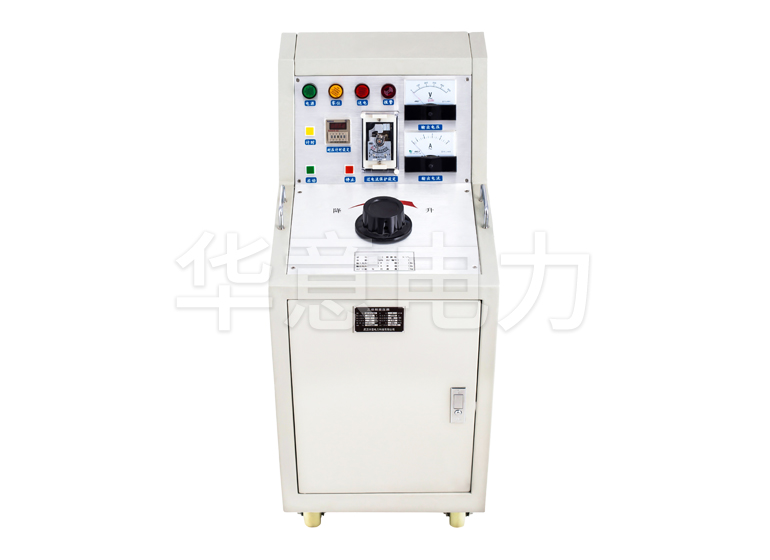

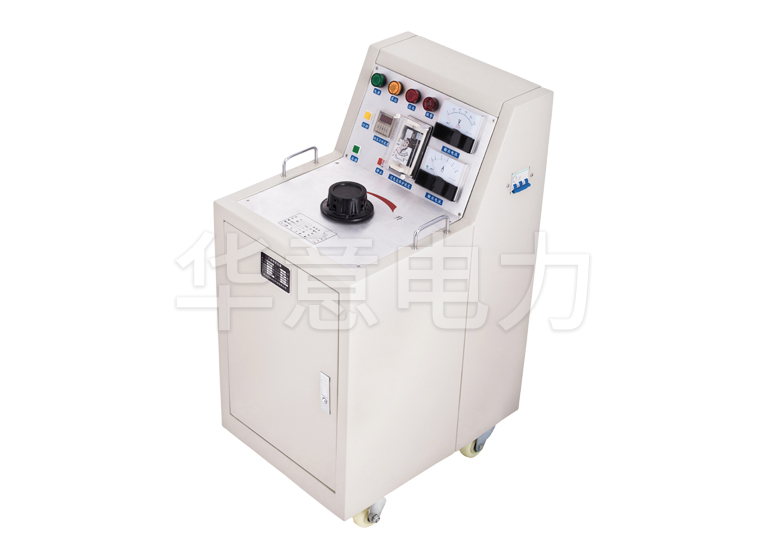

SFQ 三倍頻變壓器產品圖集 Product Atlas

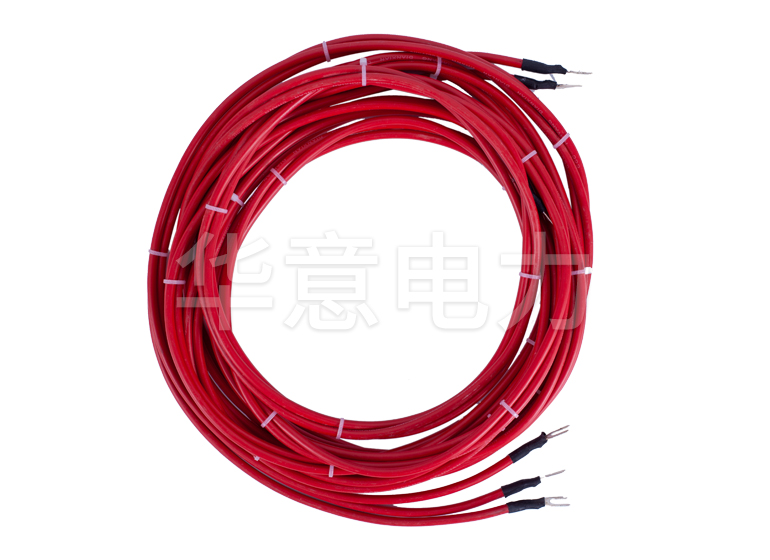

產品附件圖

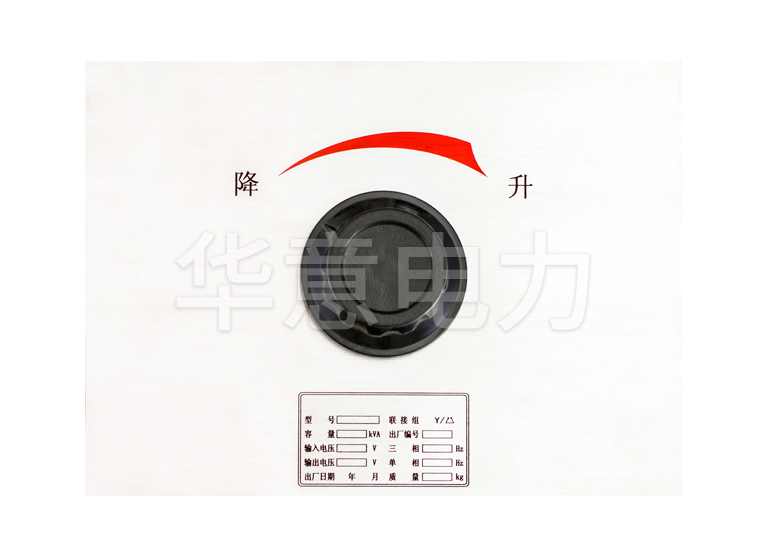

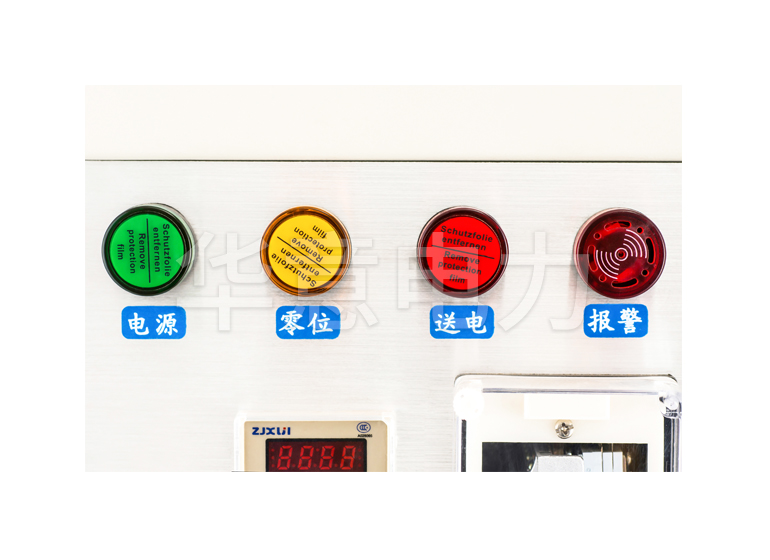

產品細節圖

SFQ 三倍頻變壓器產品證書Product Certificate

說明：華意電力產品嚴格按照國電力家標準及行業規程生產制造，對每一臺產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過GB/T19001-2019質量管理體系認證。精準測量、品質保障，我們始終堅持以責任和匠心做好每一臺產品。
