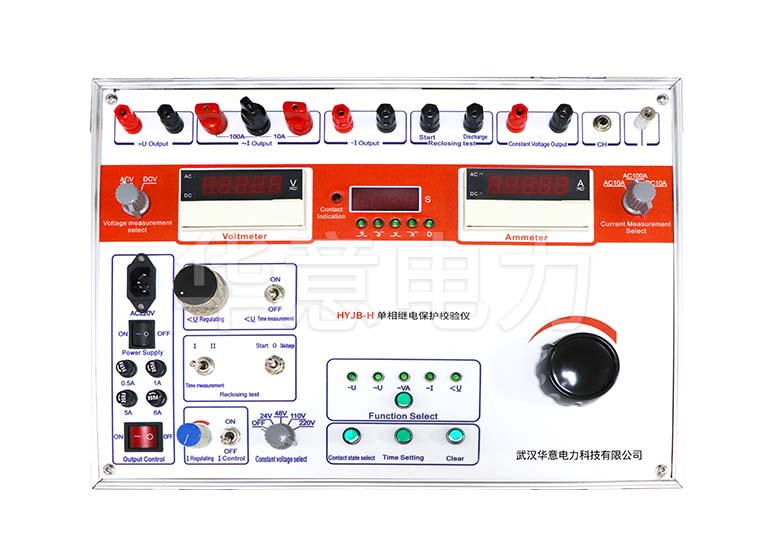

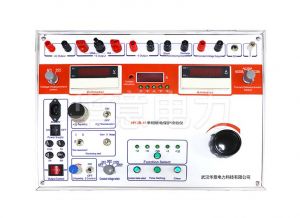

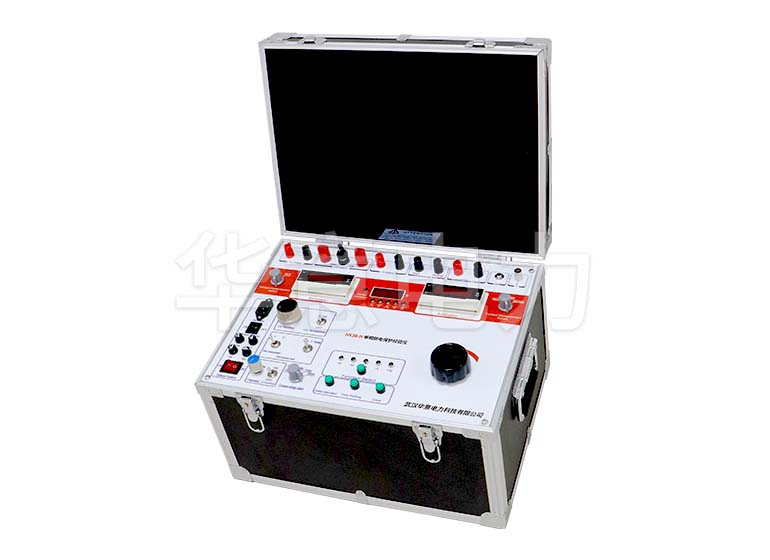

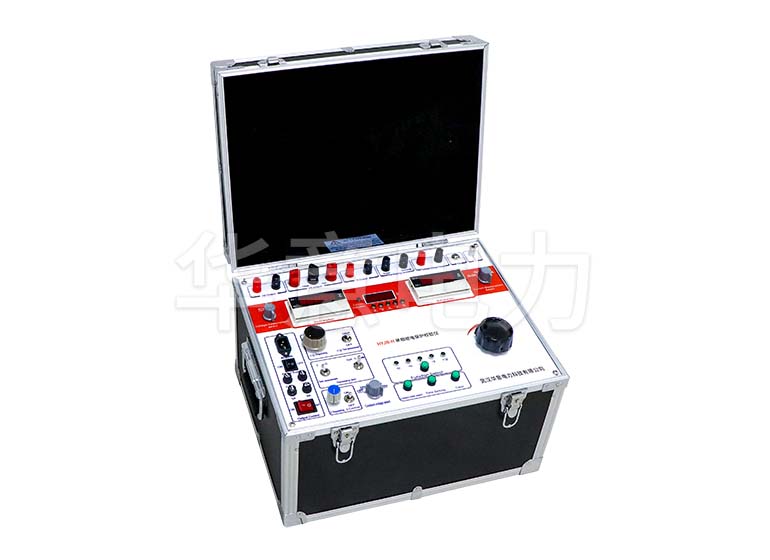

HYJB-H 單相繼電保護校驗儀

HYJB-H 繼電保護校驗儀是我公司開發成功的新一代校驗裝置。該儀器內部的交直流電壓、電流源采用了新的電源技術，使儀器在電路設計、器件選型、面板布局、內部結構設計上達到國內先進水平。

參考標準：GB7261-2008,DL/T624-2010

說明書檢測報告

測試種類多
交直流電壓、電流源采用了新的電源技術
功能完善、選材優良、測試項目數據清晰、操作簡單

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護

咨詢熱線：400-060-1718 在線咨價

在線詢價

產品簡介
技術參數
特點優勢
產品視頻
產品推薦

HYJB-H 繼電保護校驗儀是新一代校驗裝置。該儀器內部的交直流電壓、電流源采用了最新的電源技術，使儀器在電路設計、器件選型、面板布局、內部結構設計上達到國內先進水平。該儀器具有功能完善、選材優良、測試項目數據清晰、操作簡單等優點，是電力繼保部門的首選設備。

產品別稱：繼電保護測試儀、單相繼電保護測試儀、繼保測試儀、單相繼保測試儀、單相繼電保護校驗儀、繼保校驗儀、單相繼保校驗儀、繼保儀、繼電保護校驗儀。

HYJB-H 單相繼電保護校驗儀技術參數 Technical Parameter

直流電壓輸出	0—350（V）連續可調，輸出容量：960VA
交流電壓輸出	0—380（V）連續可調，輸出容量：400VA
直流電流輸出	0—10A 連續可調，輸出容量 80VA
交流電流輸出	0—10A(開口電壓 40V) 0—100A(開口電壓 14V) 容量 1000VA
交流電流輸出	最大輸出時間應≤35 秒
交流短路電壓模擬輸出	輸出電壓≤120V，電壓降范圍 15~80%（可用于低壓繼電器動作時間測試）
儀器的過載保護
交直流電壓	5A 過載保護
直流電流	10A 過載保護
直流電壓源	1A 過載保護
整機	6A 過載保護
其他
輸入電源	220V±10%，50Hz
環境溫度	-20℃~+40℃
環境濕度	不大于 85%（15~25℃時）
體積與重量	470×350×310mm

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

HYJB-H 單相繼電保護校驗儀特點優勢 Selection Reference

1、量度繼電器：可測量電流、電壓繼電器的啟動值、返回值及其返回系數；

2、時間繼電器：可測量啟動值、返回值及其動作時間；

3、中間繼電器：可測量各類帶啟動線圈和保持線圈的中間繼電器的啟動值、返回值、保持值及其動作時間；

4、重合閘繼電器：可進行電容充電試驗、充電時間、重合閘時間和中間元件的測試；

5、差動繼電器：可進行直流勵磁試驗、制動特性試驗、伏安特性試驗；

6、其他各種非常見繼電器；

HYJB-H 單相繼電保護校驗儀產品視頻Product Video

HYJB-H 單相繼電保護校驗儀產品證書Product Certificate

說明：華意電力產品嚴格按照國電力家標準及行業規程生產制造，對每一臺產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過GB/T19001-2019質量管理體系認證。精準測量、品質保障，我們始終堅持以責任和匠心做好每一臺產品。
