錄波儀是針對自動轉換開關電器設計的集成了實時監測、事件錄波的智能儀表。監測裝置采用高性能MCU,基于RTOS操作系統,高效、可靠地實現了數據采集、處理、傳輸、存儲功能。
參考標準:
錄波儀配備上位機軟件包,可安裝于基于Windows操作系統的計算機, 如筆記本電腦、工程師站、DCS主機等。軟件包運行于Windows平臺,通過RS485連接監測裝置。提供實時監視、參數設置、通道校準、數據分析等功能。
產品別稱:波形記錄儀、錄波儀器、多通道暫態記錄儀、錄波儀。

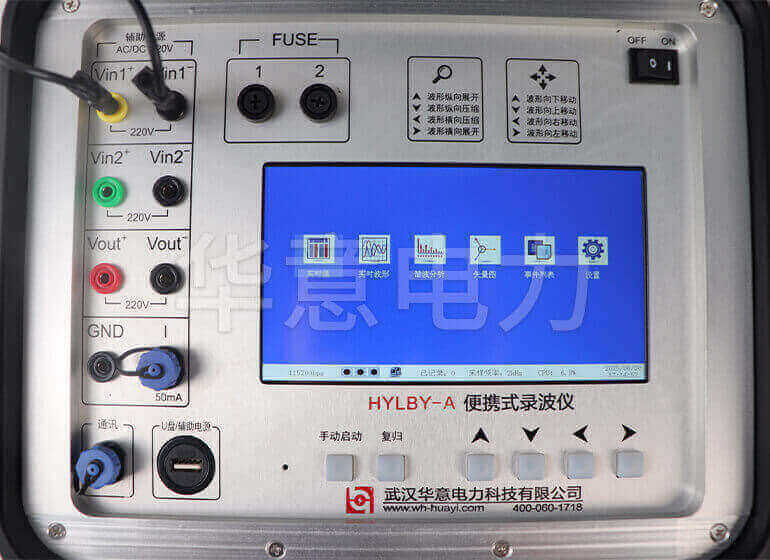

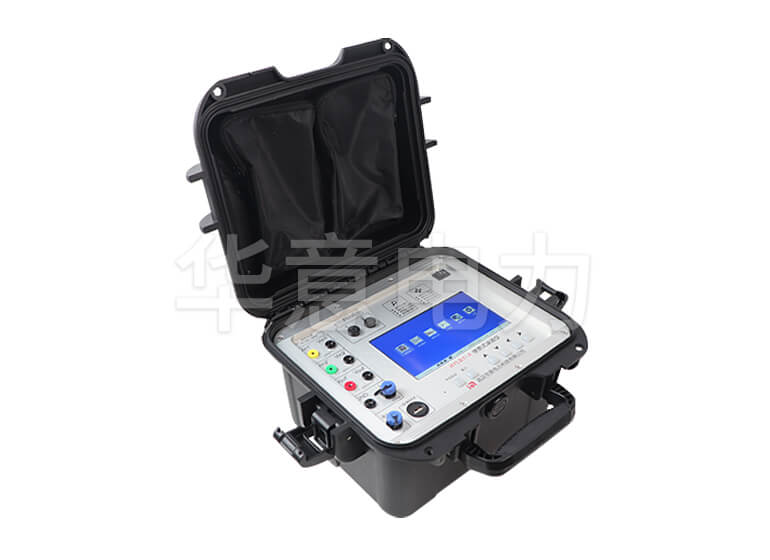

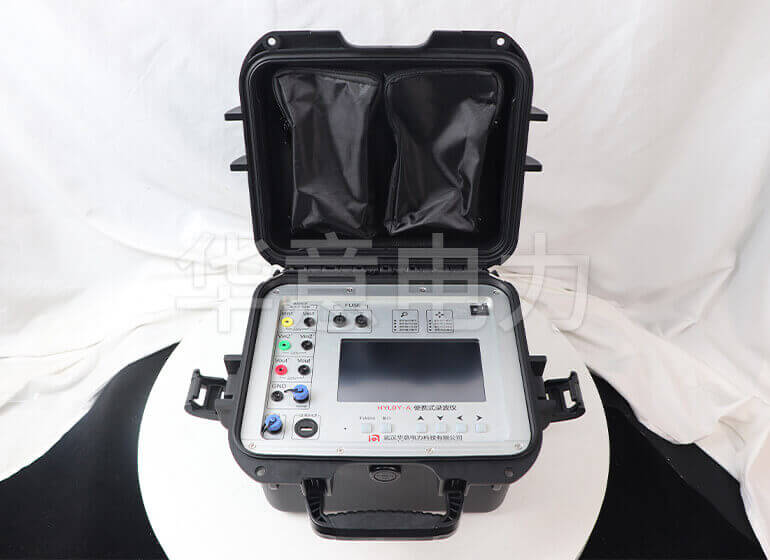

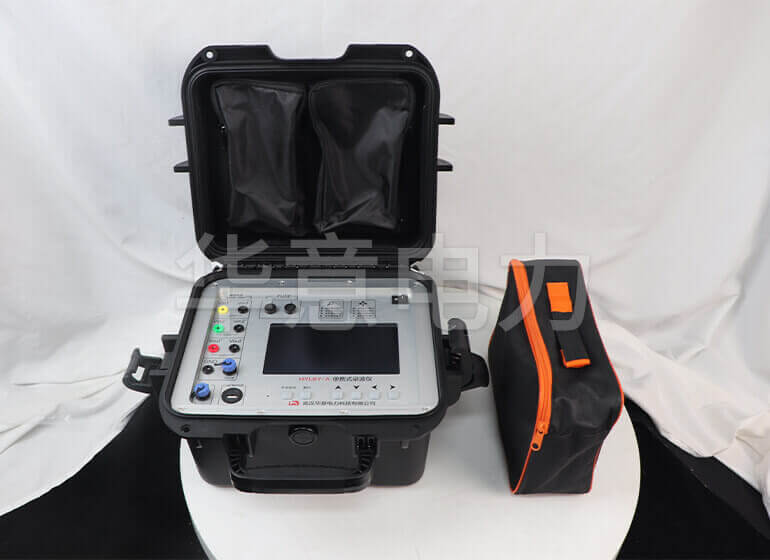

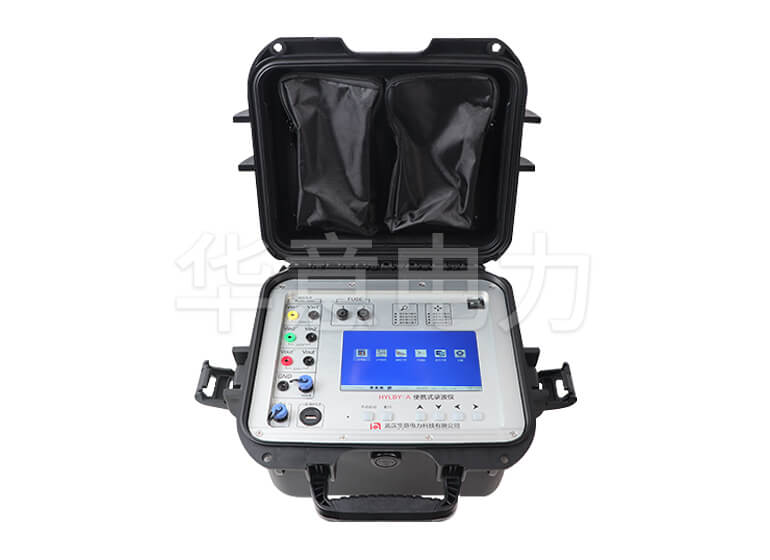

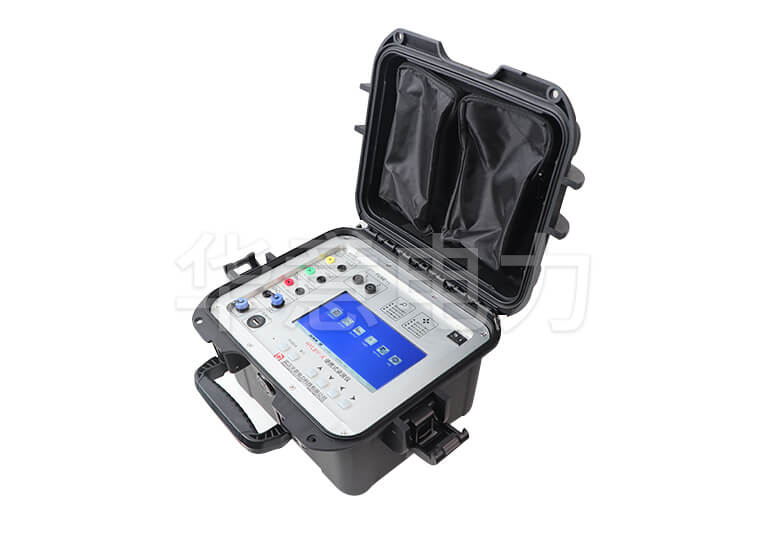

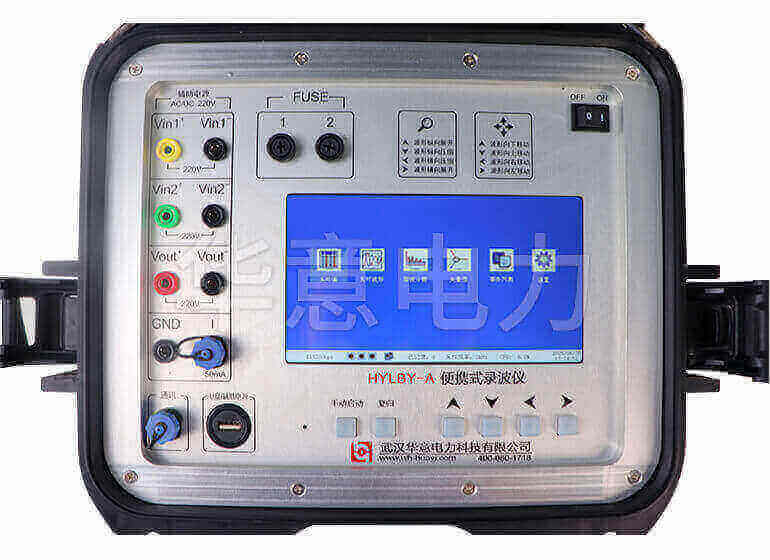

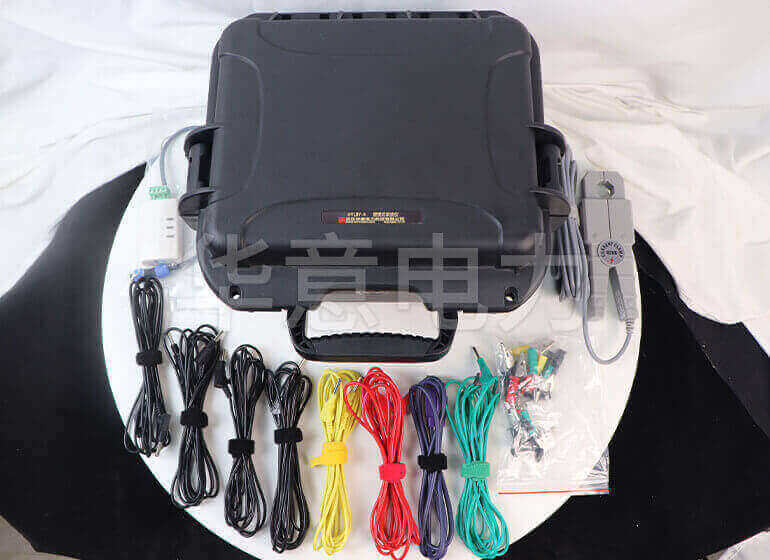

錄波儀便攜式ATS錄波儀配有3路交流電壓通道,1路交流電流通道
模擬通道:
4路
A/D分辨率:
16位
同步采樣頻率:
5kHz
有效值準確度:
0.5級
通道類型
通道名稱
輸入范圍
輸入阻抗
U
交流電壓通道
AC 220V
> 300kΩ
I
交流電流通道
AC 0~100A
< 0.05Ω
故障記錄總存儲容量32MB,最多記錄數量為200條,大于200條后,按照先進先出原則循環記錄
串行口
1個RS-485端口,最大通訊波特率115200bps
TTF顯示屏
分辨率:800×480
外形尺寸
350mm(長) ×290mm(寬)×200mm(高)
工作電壓
85~305VAC/100~430VDC
輸入頻率
47~63Hz
注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。如有盜用或復印行為,將追究法律責任 2.了解更多華意產品信息請進入產品中心。服務熱線:400-060-1718
1、電氣隔離4路模擬量同步采樣:輸入信號處理通道全部采用電氣隔離,隔離耐壓3000VDC;
2、采樣頻率:模擬量同步采樣頻率:5kHz;
3、實時有效值計算:錄波儀對模擬通道進行無延遲的有效值計算,交流量RMS每20ms生成一點;
4、實時派生量計算:最多可定義8個派生量,包括頻率、有功、無功等多個類型。派生量計算無延遲;
5、對接入通道、派生量實時監視,多種故障啟動方式:在任何運行狀態下,根據用戶設置的啟動量、啟動方式、啟動值,實時監視接入量,一旦滿足啟動判據,即按用戶設置格式記錄波形,斷電可保持3~5秒用于記錄斷電波形。故障記錄總存儲容量32MB。如果連接了上位機(PC機),錄波儀即時通知上位機;
6、實時監測:實時諧波分析、實時波形顯示、矢量圖畫面;
7、TTF顯示屏;分辨率為800×480;
8、串行口通訊 RS-485;
9、U盤記錄文件復制;
10、PC軟件運行于Windows平臺,通過串行口連接,提供實時監視、參數設置、數據分析等功能;
