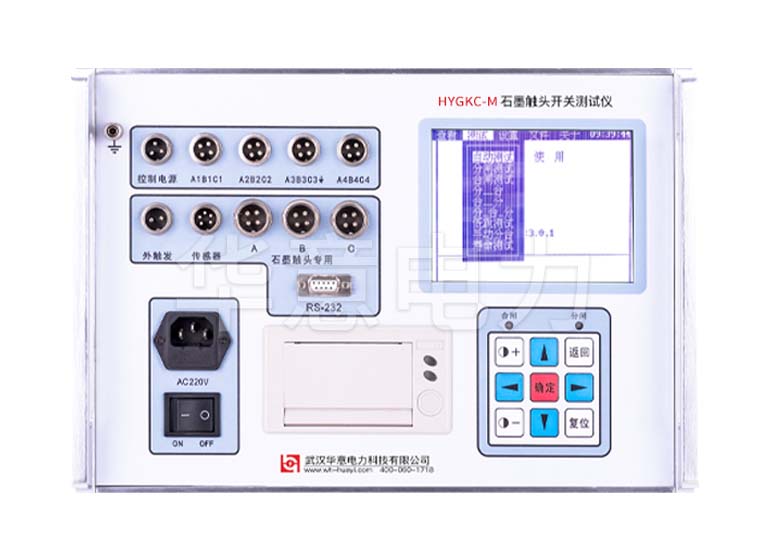

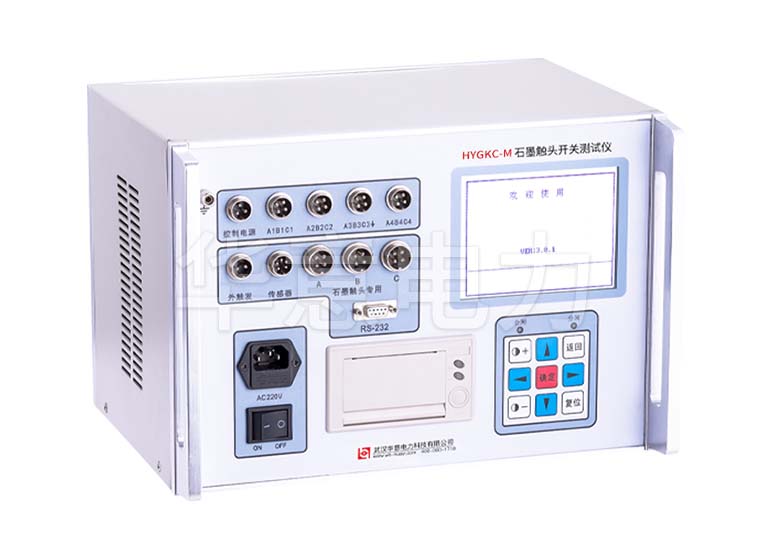

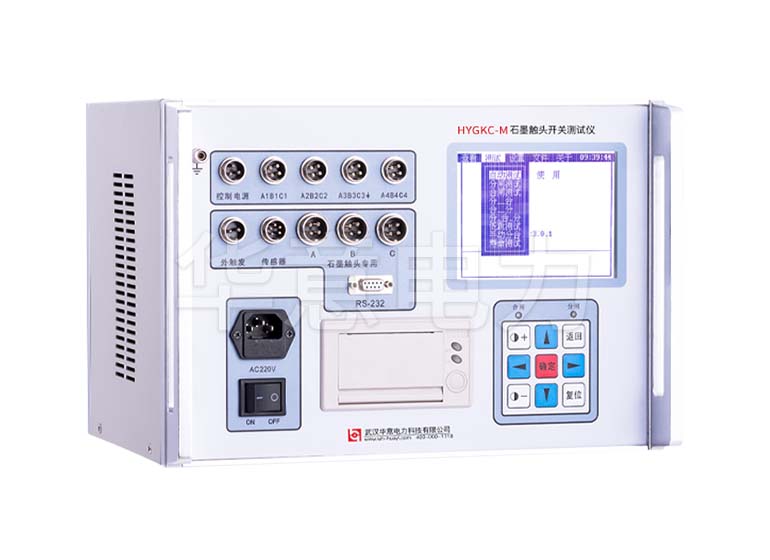

HYGKC-M 石墨觸頭開關測試儀(石墨觸頭)

HYGKC-M 石墨觸頭開關測試儀(石墨觸頭)

各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試,采用大屏幕顯示,漢字提示人機對話的方式操作,漢字顯示結果并打印輸出,具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。

參考標準:DL/GB1984-2003,DL/T846.3-2004

  • 適用于生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關
  • 主機大屏幕、直透式、背景光液晶,對比度電子調節
  • 內置快速微型打印機,打印所有數據及圖譜
注:購買本產品的用戶可享受免費技術指導、一年質保、終生維護
咨詢熱線:400-060-1718 在線咨價

HYGKC-M石墨觸頭開關測試儀(石墨觸頭)是為適應各種特殊高壓開關動作特性測試的需要,開發研制的專用儀器。它以高端工控機為核心,內置800MHZ高速處理器,開機僅需10秒。其主要特點是,除了滿足市場上一般的高壓開關的動特性測試外,還滿足西門子石墨觸頭開關的測試,能可靠測試石墨觸頭開關6個斷口的動態電阻波形。儀器采用大屏幕顯示,漢字提示人機對話的方式操作,漢字顯示結果并打印輸出,具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點,適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。本儀器最大的不同在于可以配置通用測速傳感器(加速度傳感器)。傳統的測速傳感器通常用滑線電阻器或光電傳感器(分光柵和光電編碼器兩種),這幾種都由運動和靜止兩部分組成。測速時,分別安裝于開關的運動部件(動觸頭或提升桿)和靜止部件(將軍帽座或開關基座)上,而且配合要好。這樣,針對不同的開關就需要制作很多不同的安裝支架,現場安裝和拆卸都很困難。經過多年的研究,將加速度技術運用于開關測速中,解決了開關現場測速傳感器安裝難、配合難、測試難的技術難題,通用傳感器現場安裝方便、簡單、易于操作。

產品別稱:高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀、高壓開關動特性測試儀。

HYGKC-M 石墨觸頭開關測試儀(石墨觸頭)技術參數 Technical Parameter
使用環境輸入電源220V±10% 50Hz±10%
大氣壓力86~106kpa ℃
溫度-10~45℃
濕度≦80%RH
安全性能絕緣電阻>2MΩ
介電強度電源對機殼工頻1.5KV耐壓1分鐘,無閃絡與飛弧
基本參數時間量程:16000.0ms,分辨率:0.1ms
誤差:①200ms以內,0.1ms±1個字 、②200ms以上,±2%、 ③同期,±0.1ms
速度

量程:20.00m/s,分辨率0.01m/s、誤差:①0~2m/s以內,±0.1m/s

②2ms以上,±0.2m/s

行程真空斷路器:量程:50.0mm,分辨率:0.1mm,誤差:±0.5mm
SF6斷路器: 量程:300.0mm,分辨率:0.1mm,誤差:±2mm
少油斷路器:量程:600.0mm,分辨率:0.1mm,誤差:±2mm
電流量程:20.00A ,分辨率:0.01A
斷口類型12路金屬斷口,6路合閘電阻斷口,3路石墨觸頭
輸出電源DC30~250V數字可調/20A(瞬時工作)
外形尺寸主機:360mm×290mm×280mm;附件:370mm×280mm×220mm
重量主機:6kg;附件:9kg

附件清單

序號名稱數量
1主機1臺
2附件鋁合金包裝箱1個
3分合閘控制線1根
4外觸發偵測線1根
5傳感器線1根
6接地專用線(4米)1根
7斷口測試線10根
8電源線1根
9斷口短接線2根
10短接線40cm2根
11短接線80cm2根
12旋轉測速傳感器1個
13直線傳感器1個
14旋轉測速磁性座10個
15旋轉支架3個
16旋轉絲桿4根
17永磁座(80cm)1個
18螺絲1個
19十字起6*38mm1把
20平口起3*75mm1把
21夾子16個
22插針3個
23內六角扳手2把
24保險管1個
25熱敏打印紙2卷
26說明書1本
27檢查報告1份
28合格證1張

注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。如有盜用或復印行為,將追究法律責任
  2.了解更多華意產品信息請進入產品中心。服務熱線:400-060-1718

HYGKC-M 石墨觸頭開關測試儀(石墨觸頭)特點優勢 Selection Reference

1. 適用于國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關;

2. 直線行程傳感器,旋轉傳感器,安裝極為方便,簡捷;

3. 主機大屏幕、直透式、背景光液晶,對比度電子調節。全中文菜單提示操作,開關動作一次,顯示所有數據及波形圖譜;

4. 主機可存儲多組現場分、合閘試驗結果,機內實時時鐘,便于存檔保存試驗日期、時間;

5. 內置快速微型打印機,打印所有數據及圖譜;

6. 儀器具有強大的數據分析功能,能對斷路器機械特性的各項指標參數進行有效分析;

性能介紹:

1. 時間:12個普通金屬斷口的固有分、合閘時間。同相同期,相間同期;

2. 重合閘:每斷口的合-分,分-合,分-合-分過程時間:一分時間、一合時間、二分時間、金短時間、無電流時間值;

3. 彈跳:每斷口的合閘彈跳時間,彈跳次數,彈跳過程,彈跳波形;每斷口的分閘反彈幅值;

4. 速度:剛分、剛合速度,最大速度,時間-行程特性曲線;

5. 電流:分、合閘線圈的分、合閘電流值、電流波形圖;

6. 動作電壓:機內提供DC30~250V/20A數字可調斷路器動作電源,自動完成斷路器的低電壓動作試驗,測量斷路器的動作電壓值;
