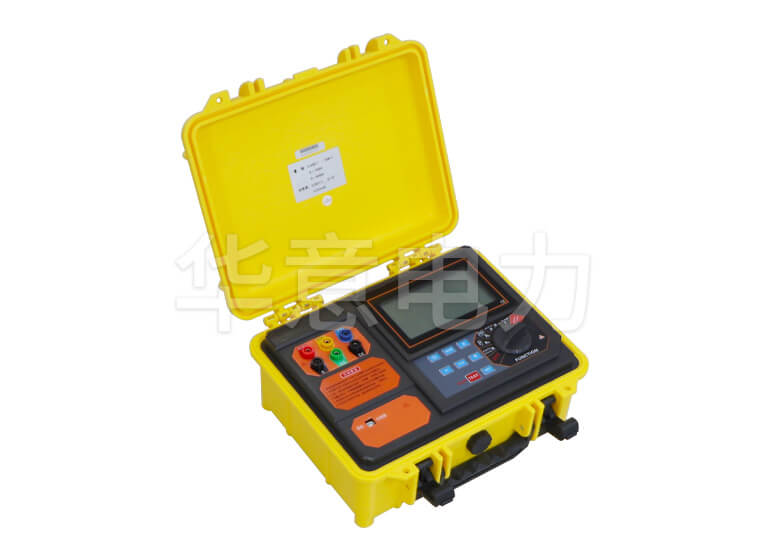

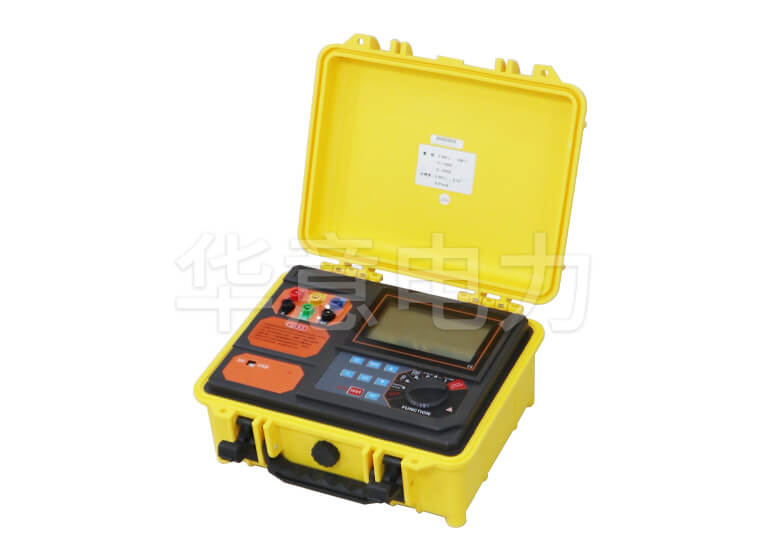

ET3100 雙鉗接地電阻測試儀

ET3100 雙鉗接地電阻測試儀

適用于電信、電力、氣象、機房、配電線路、輸電線路、加油站、工廠、避雷針等,華意電力生產的鉗形接地電阻測試儀是一種手持式的接地測量?jī)x。鉗形接地電阻測試儀配備有測試所必需的附件。操作簡單、直觀。

參考標準:DL/T845.2-2004,JJG1054-2009

  • 雙鉗口非接觸測量技術實現在線測量、適合任意接地場所
  • 雙鉗法/地樁法雙重測量方式,華意電力接地專利產品技術
  • 大鉗口設計、大容量數據存儲、分辨率高
注:購買本產品的用戶可享受免費技術指導、一年質保、終生維護
咨詢熱線:400-060-1718 在線咨價

雙鉗多功能接地電阻測試儀是結合新的防雷接地電阻檢測標準,專為現場測量接地電阻、土壤電阻率、接地電壓、接地線漏電流、交流電流、直流電阻而精心設計制造的,測試電流達20mA,采用最新數字處理技術,精密4線法、3線法和簡易2線法、選擇法、雙鉗法測量接地電阻,大口徑電流鉗設計,可測量使用大型接地引下線的接地系統,可靈活準確測量單點和網狀接地等各種復雜接地情況的任意接地電阻值,并聯接地測量時無需斷開任何并聯接地電極,最大程度地提高測量的方便性。導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術,具有獨特的抗干擾能力和環境適應能力,重復測試一致性強。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電流、漏電流測量。

雙鉗多功能接地電阻測試儀又名雙鉗接地電阻測試儀、雙鉗接地電阻儀,由主機、電流鉗(雙鉗)、數據軟件、測試線、輔助接地棒、通訊線等組成。主機專用工具箱式設計,用聚丙烯塑膠作為原料,添加新型復合填充料一次注塑成形,密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越,其箱體能承受約200kg的壓力,確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示,具有背光、棒圖指示,一目了然。同時能存儲2000組數據,通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。

產品別稱:鉗型接地電阻測試儀、雙鉗型接地電阻儀、鉗形接地電阻儀、鉗形接地電阻表、接地電阻、接地表、地阻儀、接地電阻儀、接地電阻測量?jī)x、鉗式數字接地電阻測試儀。

ET3100 雙鉗接地電阻測試儀技術參數 Technical Parameter
功  能接地電阻、土壤電阻率、直流電阻、導通電阻、等電位連接電阻、接地電壓、交流電流、漏電流測量
電  源DC 7.4V 1.8Ah可充鋰電池
背  光可控背光,適合昏暗場所使用

測量方式

精密四線、三線法測量、簡易二線、選擇法、雙鉗法測量接地電阻






測量方法

二三四線法測量:變極法,短路測量電流20mA Max
選擇法測量:變極法,短路測量電流20mA Max
雙鉗法:非接觸互感測量法,測試電流1mA Max
土壤電阻率:四極法(溫納法)
直流電阻:變極法
交流電流:平均值整流(鉗形)
對地電壓:平均值整流(P(S)-ES接口間)





量  程

二三四線法測量接地電阻(Re)、直流電阻:0.000Ω~30000Ω

選擇法測量接地電阻(Re):0.00Ω~3000Ω
雙鉗法測量接地電阻(Re):0.01Ω~200Ω
土壤電阻率(ρ):0.00Ωm~9000kΩm
接地電壓(50Hz/60Hz): AC 0.0~100.0V
交流電流(50Hz/60Hz): AC 0.00mA~600.0A







分辨率

二三四線法測量接地電阻(Re)、直流電阻:0.001Ω(0.000Ω~29.999Ω)、0.01Ω(30.00Ω~299.99Ω)、0.1Ω(300.0Ω~2999.9Ω)、1Ω(3000Ω~30000Ω)

選擇法測量接地電阻(Re):0.01Ω(0.00Ω~29.99Ω)、0.1Ω(30.0Ω~299.9Ω)、1Ω(300Ω~3000Ω)

雙鉗法測量接地電阻(Re):0.01Ω(0.01Ω~0.99Ω)、0.1Ω(1.0Ω~29.9Ω)、1Ω(30Ω~200Ω)

土壤電阻率(ρ):0.01Ωm(0.00Ωm~99.99Ωm)、0.1Ωm(100.0Ωm~999.9Ωm)、1Ωm(1000Ωm~9999Ωm)、10Ωm(10.00kΩm ~99.99kΩm)、100Ωm(100.0kΩm~999.9kΩm)、1kΩm(1000kΩm~9000kΩm)

接地電壓(50Hz/60Hz):0.1V
交流電流(50Hz/60Hz):0.01mA







精度

二三四線法測量接地電阻(Re)、直流電阻(R—):±2%rdg±0.05Ω (0.000Ω~29.999Ω)、±2%rdg±3dgt (30.00Ω~299.99Ω)、±2%rdg±3dgt (300.0Ω~2999.9Ω)、±4%rdg±3dgt (3.000kΩ~30.00kΩ)

注:1、rC max或rP max時的附加誤差≤±5%rdg±5dgt。(rC max:4kΩ+100R<50kΩ, rP max:4kΩ+100R<50kΩ)

2、5V干擾電壓時的附加誤差≤±5%rdg±5dgt。

選擇法測量接地電阻(Re):±2%rdg±5dgt(0.00Ω~29.99Ω)、±2%rdg±3dgt(30.0Ω~299.9Ω)、±2%rdg±3dgt (300Ω~3000Ω)

雙鉗法測量接地電阻(Re):±10%rdg±5dgt(0.01Ω~100Ω)、±20%rdg±5dgt(101Ω~200Ω)

土壤電阻率(ρ):根據R的測量精度而定(ρ=2πaR  a:1 m~100m;π=3.14)

接地電壓(50Hz/60Hz): ±2%rdg±3dgt
交流電流(50Hz/60Hz): ±2%rdg±3dgt
測試電壓波形正弦波
測試頻率128Hz/111Hz/105Hz/94Hz(自動選頻)
短路測試電流AC 20mA max
開路測試電壓AC 40V max
電極間距范圍1m~100m

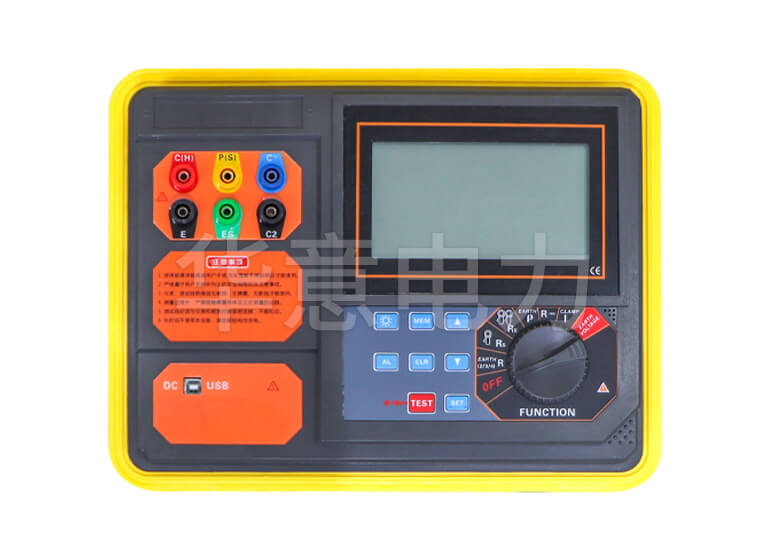

顯示模式6位超大LCD顯示,帶背光
測量指示測量中LED閃爍指示,LCD倒計數顯示
LCD尺寸128mm×75mm
LCD顯示域124mm×67mm


設備尺寸

儀表長寬高:約320mm×275mm×145mm
電流鉗長寬高:約220mm×100mm×27mm
包裝尺寸外包裝長寬高:約400mm×245mm×335mm
測 試 線紅色15m,黑色15m,黃色10m,綠色10m各1條
簡易測試線2條:紅色1.6m,黑色1.6m各1條
輔助接地棒4根:φ10mm×150mm
電 流 鉗2把: CT1鉗紅黑插頭,CT2鉗藍黑插頭各1把
電流鉗口徑φ52mm
電流鉗匝比1000:1
電流鉗引線長2m


測量時間

交流電流:約2次/秒
對地電壓:約2次/秒
接地電阻:約7秒/次
測量次數5000次以上(短路測試,測1次,停30秒再測)
線路電壓AC 100V以下測量

通訊接口

具有USB接口,存儲數據可以通過軟件上傳電腦
通 訊 線USB通訊線1條,長1.5m

數據保持

保持?jǐn)?shù)據時“HOLD”符號指示

數據存儲

2000組,“MEM”存儲指示,顯示“FULL”符號表示存儲已滿

數據查閱

查閱數據時“READ”符號指示

溢出顯示

超量程溢出時“OL”符號指示
電流鉗低電流指示選擇法或者雙鉗法測量時,當CT2鉗接收的電流信號低于0.5mA時,顯示“   ”符號,此時應檢查CT2電流鉗的鉗入方向

干擾測試

自動識別干擾信號,干擾電壓高于5V“NOISE”符號指示
輔助接地測試具有輔助接地電阻值測試功能,0.00kΩ~30.00kΩ(100R+rC<50kΩ,100R+rP<50kΩ)

報警功能

測量值超過報警設定值時,“嘟--嘟--嘟--”報警提示

電池電壓

當電池電壓不足時,電池電壓低符號顯示,提醒需要給電池充電。

自動關機

開機15分鐘后自動關機


功    耗

背光:25mA Max(單獨背光耗電)
待機:25mA Max(開機后背光關閉)
測量:150mA Max(背光關閉)


質    量

主機:2.66kg(含電池)
總質量:7.87kg(含測試線、接地針、包裝)

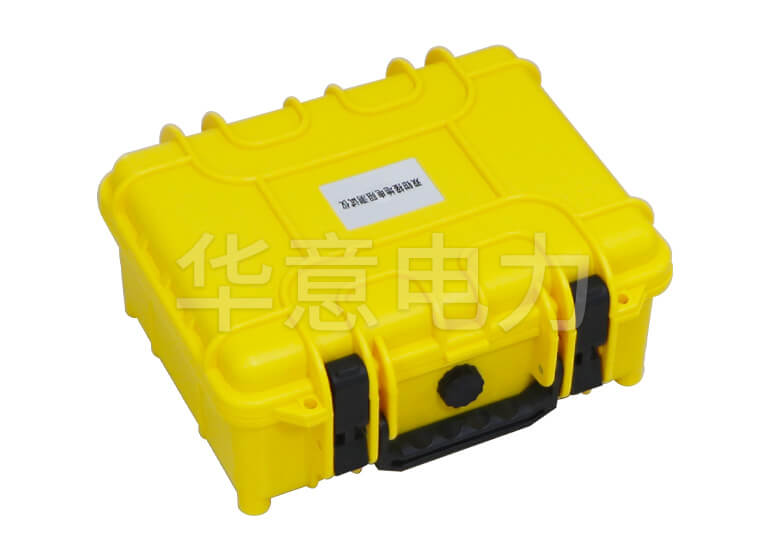

工 具 箱軍用工具箱設計,可承重200kg
工作溫濕度-10℃~40℃;80%rh以下
存放溫濕度-20℃~60℃;70%rh以下
過載保護測量接地電阻: C(H)-E、P(S)-ES各端口間AC 280V/3秒

絕緣電阻

20MΩ以上(電路與外殼之間500V)
耐壓AC 3700V/rms(電路與外殼之間)

電磁特性

IEC61326(EMC)



適合安規

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)
IEC61010-031;IEC61557-1(接地電阻)
IEC61557-5(土壤電阻率);JJG 366-2004(接地電阻表)
JJG 1054-2009(鉗形接地電阻儀)

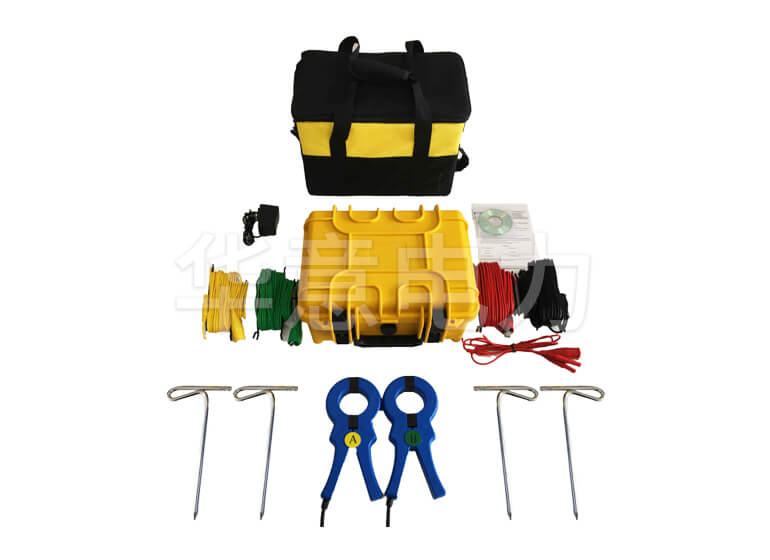

附件清單:

1

儀表

1臺

2

工具包

1個

3

輔助接地棒

4根

4

簡易測試線

2條(紅1.6米;黑1.6米)

5

電流鉗

2個

6

USB充電器、充電線(通訊線)

1套

7

軟件光盤

1份

8說明書1本
9檢查報告1份
10合格證1張

注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。如有盜用或復印行為,將追究法律責任
  2.了解更多華意產品信息請進入產品中心。服務熱線:400-060-1718

ET3100 雙鉗接地電阻測試儀特點優勢 Selection Reference

1、主機專用工具箱式設計,用主機專用工具箱式設計,用聚丙烯塑膠作為原料;

2、添加新型復合填充料一次注塑成形,密度小、強度、剛度、硬度、耐磨性、耐熱性;

3、絕緣性能更優越,其箱體能承受約200kg的壓力,確保各種環境測試的高精度、高穩定性和高可靠性;

4、主機超大LCD顯示,具有背光、棒圖指示,一目了然;

5、同時能存儲2000組數據,通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能;

ET3100 雙鉗接地電阻測試儀產品證書Product Certificate

說明:華意電力產品嚴格按照國電力家標準及行業規程生產制造,對每一臺產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗,并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過GB/T19001-2019質量管理體系認證。精準測量、品質保障,我們始終堅持以責任和匠心做好每一臺產品。

  • 檢定證書
    ET3100 雙鉗接地電阻測試儀檢定證書
  • 專利證書
    ET3100 雙鉗接地電阻測試儀專利證書
  • 質量管理
    ET3100 雙鉗接地電阻測試儀質量管理
  • 環境管理
    ET3100 雙鉗接地電阻測試儀環境管理
