HYDS-V 帶電電纜識別儀

用于將某一特定電纜從一束電纜中識別出來的專用儀器,以克服施工現場經常發生的因試扎錯誤或鋸錯電纜所造成的重大停電事故或人身安全事故，大大提高施工、維修效率，是普通電纜識別儀的升級換代產品?？山恢绷鲀捎霉ぷ鞲奖悻F(xiàn)場使用。

參考標準：DL/T 409-2005

說明書 檢測報告

感應鉗，大徑口，各種電纜隨便夾
配備發射卡鉗，通過卡鉗耦合的方式實現帶電識別的功能，一機多用
接收機，高度靈敏，信號識別更精準

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護

咨詢熱線：400-060-1718 在線咨價

在線詢價

產品簡介
技術參數
特點優勢
產品圖集
產品推薦

HYDS-V 帶電電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。

產品別稱：帶電電纜識別儀、電纜識別儀,識別儀、電纜故障測試儀、電纜故障識別儀、電纜識別儀、多功能電纜識別儀、智能電纜識別儀。

HYDS-V 帶電電纜識別儀技術參數 Technical Parameter

基準條件和工作條件：

影響量	基準條件	工作條件	備注
環境溫度	23℃±1℃	-10℃~40℃	/
環境濕度	40%~60%	＜80%	/
被測電壓電流頻率	50Hz±1Hz	45Hz~70Hz	測試電壓電流時
接收機工作電壓	7.4V±0.5V	7.4V±1V	/
發射機工作電壓	11.1V±0.5V	11.1V±1.5V	/
外電場、磁場	應避免
被測電纜位子	被測電纜處于柔性電流鉗的近似幾何中心位子

發射機規格	功能	發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示
	電源	11.1V大容量可充鋰電池，充滿電連續工作約8小時
	輸出方式	帶點識別時卡鉗耦合；停電識別時直連輸出
	發射頻率	帶電識別時：625Hz、1562Hz、2500Hz、10000Hz
		停電識別時：1562Hz、2500Hz
		按上下箭頭鍵調節發射頻率
	測試線長	3米，帶鱷魚夾，紅黑各1條
	發射鉗尺寸	長寬厚250mm×140mm×35mm
	發射鉗內徑	φ105mm
	發射鉗線長	3m
	接地針尺寸	長寬厚225mm×100mm×10mm
	發射機尺寸	320mm×275mm×145mm
	顯示模式	超大LCD實時顯示剩余電池電壓，具有背光燈
	LCD尺寸	長寬128mm×75mm；顯示域124mm×67mm
	外包裝尺寸	長寬高400mm×245mm×335mm
	工作溫度	-10℃～40℃
	存儲條件	-20℃~50℃，≤95％RH, 無結露
	背光控制	有，白色背光燈
	工作溫度	-10℃～40℃
	存儲條件	-20℃~50℃，≤95％RH, 無結露
	儀表質量	發射機2.5kg；發射鉗1.12kg；總質量4.44kg（含接收機）
	電池電量	當電池電壓低于9.65V時，電池電壓低圖標顯示，提醒給電池充電；低于9.5V時，設備自動關機
	充電器	12.6V 1A DC充電器
	充電接口	圓形充電接口，DC標識
	抗壓	發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力
	耐壓	AC 3700V/rms(儀器箱頂面與底面之前)
	電磁特性	IEC61326(EMC)
	參考安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)

接收機規格	功能	帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量
	電源	7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時
	額定電流	約300mA max
	顯示模式	3.5寸真彩液晶屏顯示，彩色圖標指示
	信號標定	有，標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一
	信號標定	標定好后不能改變測試頻率和放大倍數；測試不同的電纜需要重新標定
	方向識別	有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一
	電纜識別成功	綠色打鉤圖標指示（√）
	非目標電纜	紅橙色打叉圖標指示（×）
	接收機尺寸	長寬厚207mm×101mm×45mm
	柔性電流鉗	長約620mm，線徑約8 mm
	線圈內徑	φ200mm（可以根據需要定制更大口徑）
	引線長度	柔性電流鉗引線長度：約3m
	電壓測試線	長1m (紅黑各1條)
	檢測范圍	停電識別：可檢測阻抗為0Ω～10kΩ的線路；若線路阻抗回大于8kΩ時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-10公里，主要由接地電阻與線纜阻抗決定)
	檢測范圍	帶電識別：可檢測阻抗為0Ω～200Ω的線路；若阻抗為200Ω時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-5公里，主要由接地電阻與線纜阻抗決定)
	量程	交流電壓： 0.00V～600V(50Hz/60Hz)
		交流電流： 0.00A～5000A(50Hz/60Hz)
		電流頻率： 45Hz~70Hz
	精度	交流電壓：±2%±3dgt
		交流電流：±2%±3dgt
		電流頻率：±2%±3dgt
	識別信號	彩色信號幅度和數字顯示
	檢測速率	約1次/秒
	充電器	8.4V 1A 充電器
	充電接口	USB充電接口
	工作溫濕度	-10℃～40℃；80%Rh以下
	存放溫濕度	-10℃~50℃，≤95％RH, 無結露
	接收機質量	電流鉗172g；接收機370g(帶電池)
	耐壓	AC2000V/rms(外殼前后兩端之前)

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

HYDS-V 帶電電纜識別儀特點優勢 Selection Reference

1、識別準確無誤、大識別鉗口適合各種電纜、操作極為簡單、指示清楚直觀、主、輔件便攜、美觀、手感好、整機工作可靠不怕短路、電源輸出頻率可調、接收機靈敏度可調；

2、同時兼具帶電電纜識別及停電電纜識別兩大功能；

3、運行狀態的電纜下在線識別，極大地提高了工作效率，減少了停電所造成的經濟損失，不需斷開運行電纜兩端與配電設備的連接，保證了電氣設備的正常運行；

4、采用間接耦合方式，操作者與電纜不存在電氣上的接觸，極大程度保證了操作者的安全；

5、直流供電、每次充電待機時間大于8小時，現場使用非常方便；

6、帶電電纜識別儀具有大鉗口ф120適合各種截面積的電纜識別；

7、數字、光柵、聲音三種界面同時提示信號強弱，識別直觀；

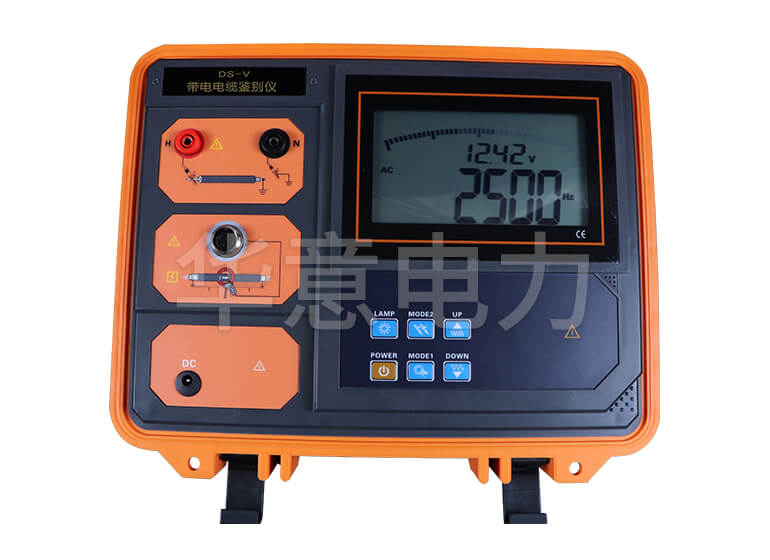

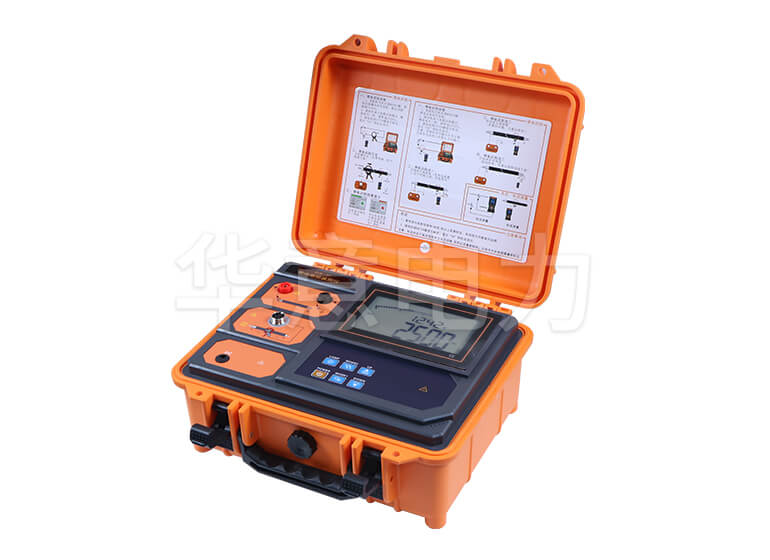

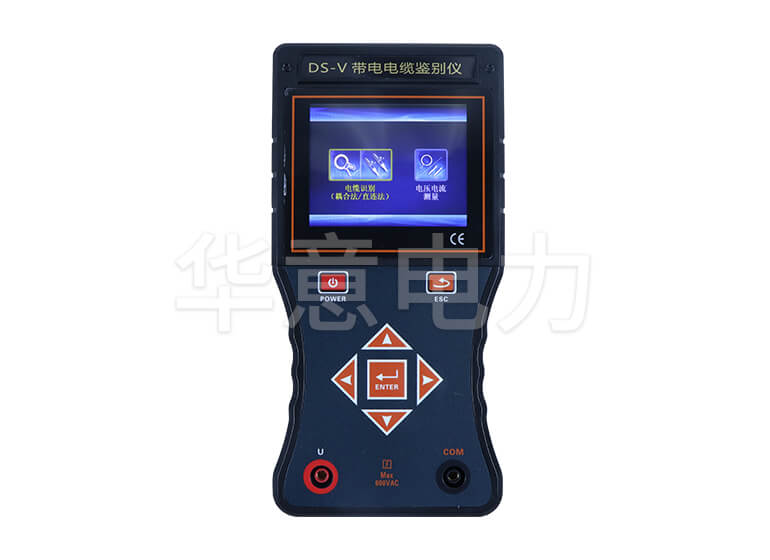

HYDS-V 帶電電纜識別儀產品圖集 Product Atlas

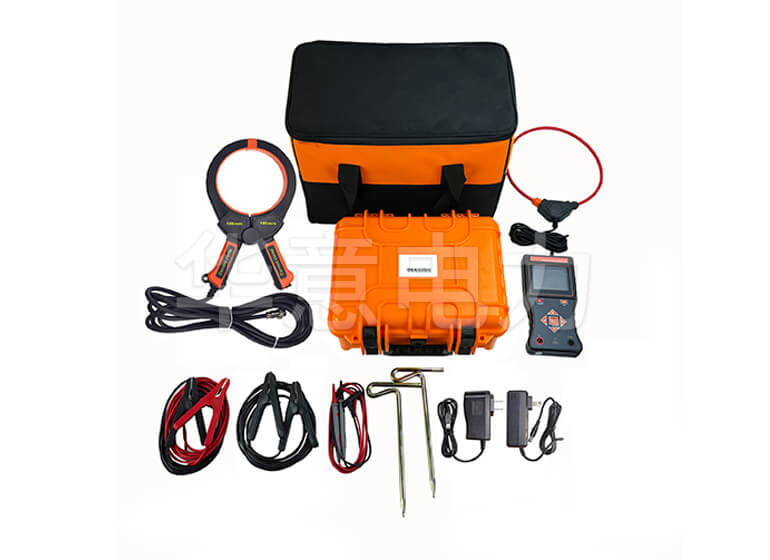

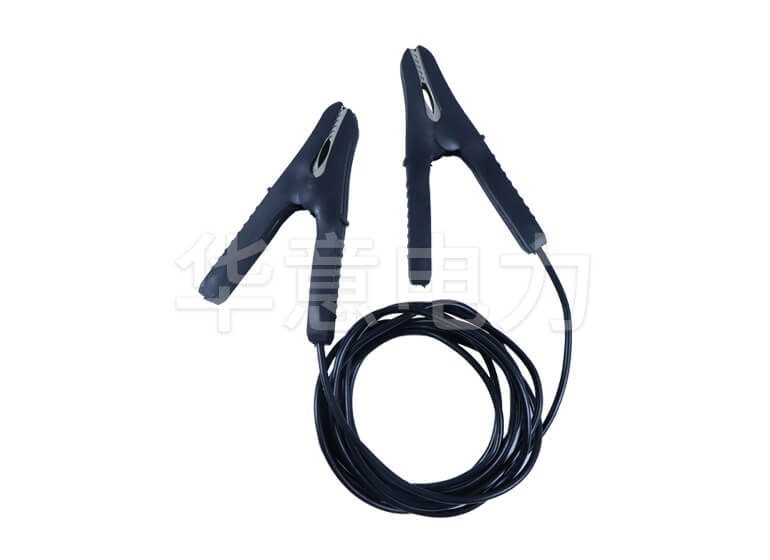

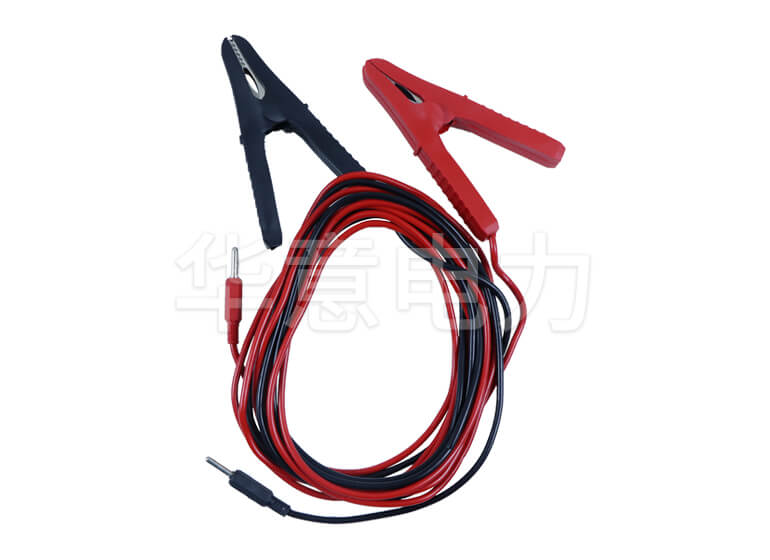

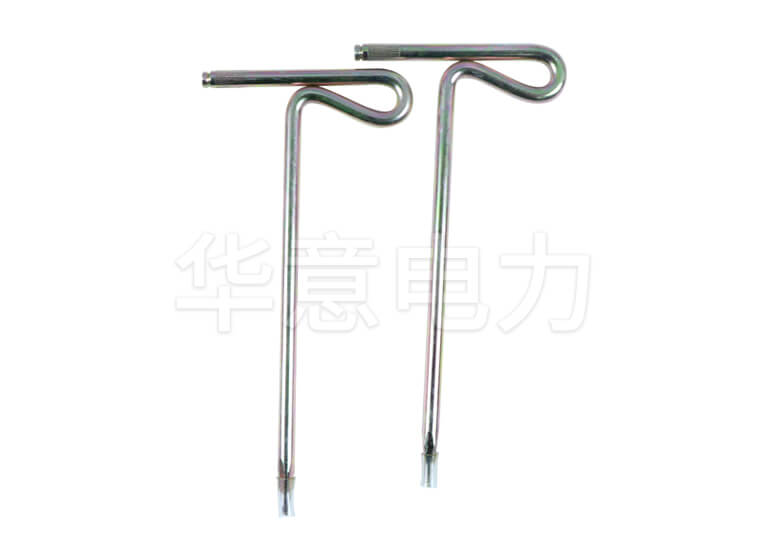

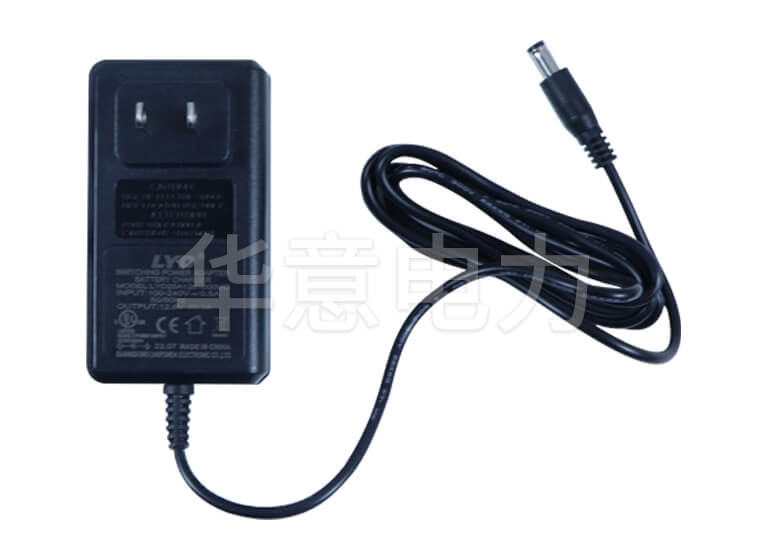

產品附件圖

HYDS-V 帶電電纜識別儀產品證書Product Certificate

說明：華意電力產品嚴格按照國電力家標準及行業規程生產制造，對每一臺產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過GB/T19001-2019質量管理體系認證。精準測量、品質保障，我們始終堅持以責任和匠心做好每一臺產品。
