11月，華意電力接到紹興電力的售后服務邀請，我司售后同事于當月月底抵達客戶所在地——浙江省紹興市。到達目的地后他們迅速與對方客戶石經理聯系，雙方經過溝通，一致決定于次日進行設備的安裝、調試、培訓等。

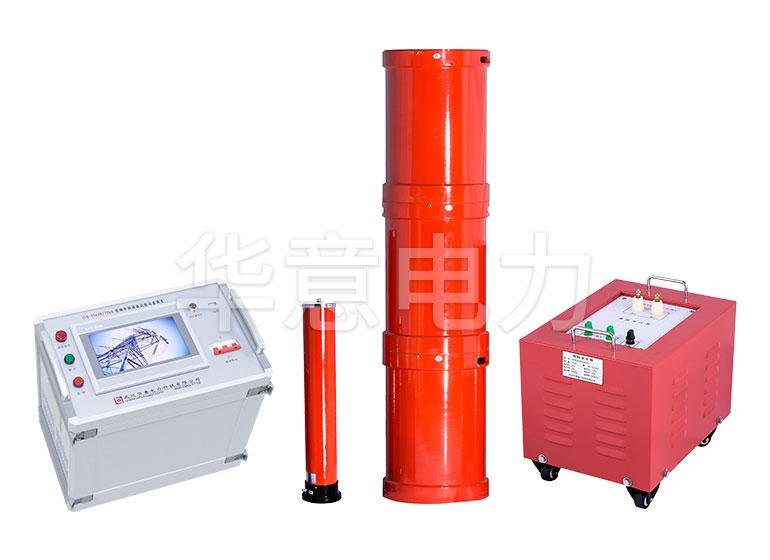

25日上午，在石經理的帶領下大家很快組織好了試驗現場，本次主要培訓的設備為：XZB-405kVA/108kV變頻串聯諧振交流耐壓試驗裝置。

 首先，我司售后同事對變頻串聯諧振交流耐壓試驗裝置的相關理論進行了系統講解。該裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成，適用于大容量、高電壓、電容性試品的效驗及預防性試驗。

 勵磁變壓器激發串聯諧振回路，通過調節變頻控制器的輸出頻率，使回路電感L和電容C串聯諧振。變頻控制器為整套設備提供電源，勵磁變壓器將變頻電源輸出的電壓升到合適的試驗電壓，高壓電抗器L與試品C發生串聯諧振，諧振電壓即為加到試品C上的電壓，通過調節變頻電源的輸出電壓就可以實現對電容試品C的高壓試驗了。

此次，被試品為35kV/16000kVA主變，電容量≤0.01uF，客戶指定電抗器大小為40.5kVA/27kV/1.5A/70H，通過華意電力串聯諧振參數計算器計算，我們需要用10節電抗器串聯，計算出諧振頻率為52.76Hz，電流為0.23A。

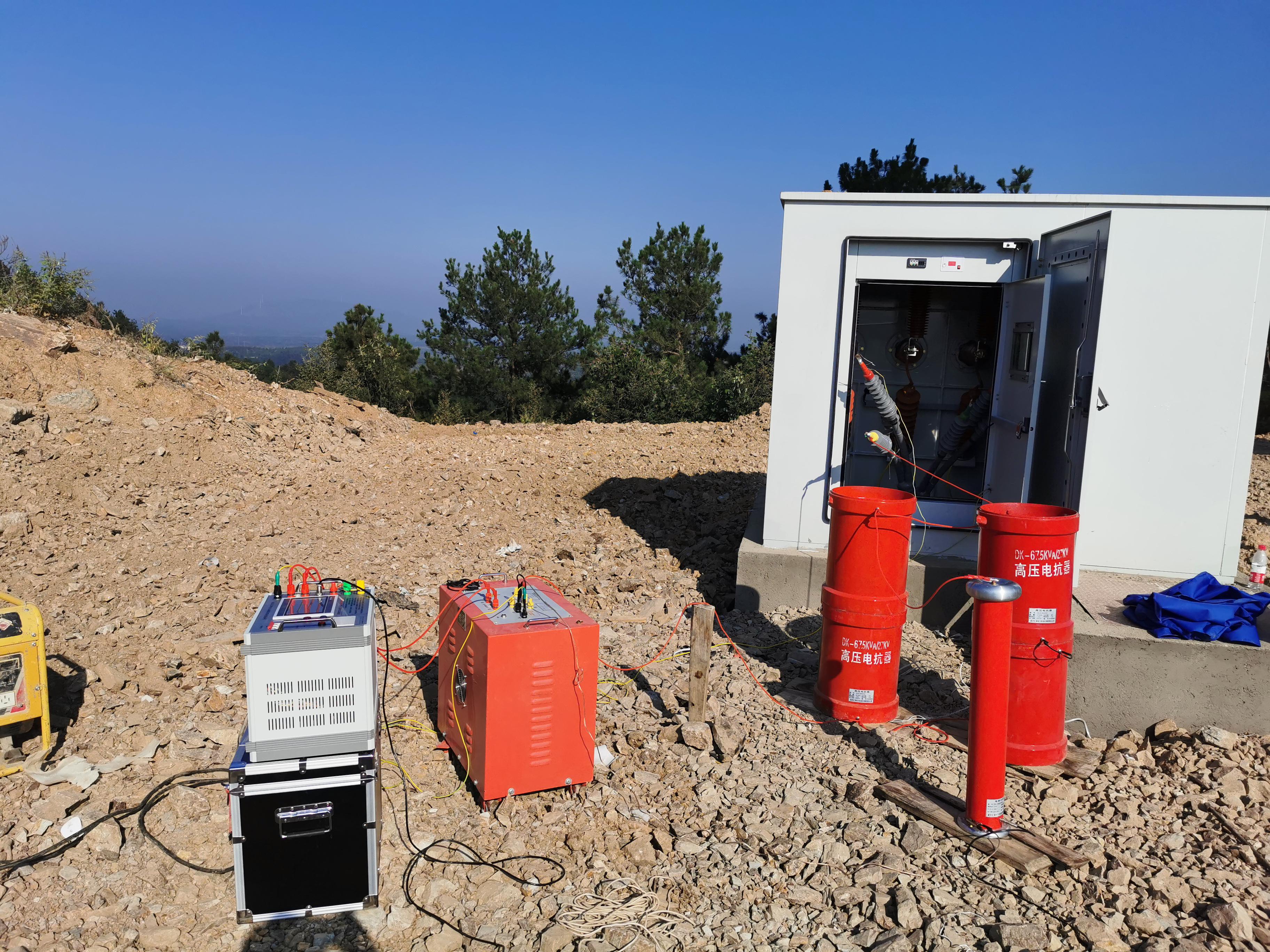

在客戶對設備的理論知識有了充分的認知與把握之后，我司售后同事開始進行接線與試驗實操演示。

1、接線：

先將變頻源主機接上電源，變頻源主機的輸出接在激勵變壓器的“輸入”端子上，接地端接地。然后將激勵變壓器的抽頭連接方式改為相應的連接方式，高壓尾端口和接地端短接，激勵變輸出端口通過高壓輸出用專用的高壓硅膠線接在電抗器的尾端，高壓輸出端接在電容分壓器的高壓端，下端用信號線接在變頻源分壓器信號端口上。從電抗器或者分壓器的高壓端接一根線到被試品（線需懸空），這樣接線就完成了。

2、試驗開始

打開變頻源電源開關，儀器進入開機畫面，點擊“參數設置”進入?yún)?shù)設置界面，按要求設置試驗電壓與試驗時間，其中，過壓保護、過流保護、閃絡保護是根據試驗電壓儀器自動設置的，這樣參數就設置好了。

然后，返回主界面點擊“手動試驗”進入手動試驗界面，點擊“開始試驗”，再點擊“調諧”，儀器開始自動尋找諧振頻率，經過大約40s的時間，最終找到諧振頻率，然后連續點擊“升電壓”，直到試驗電壓到達先前設置的為止，此時點擊“開始計時”，儀器開始耐壓計時，當計時時間到達1min之后，點擊“降壓停機”，儀器自動降電壓，回到0V，此時可以點擊“保存”、“打印”，保存和打印出數據參數，試驗完成。

據各種試品接線方法，保證各點的接觸良好，保證一點接地，且接地點距分壓器最近；確保連接無誤后接通電源；打開主機電源開關會顯示主菜單；將光標移至：試驗參數設置；按確認鍵。進行各項參數的修改，用上下左右和確認鍵執行。然后返回主菜；將光標移至：系統參數設置：按確認鍵。進行時間參數的修改，用上下左右和確認鍵執行；將光標移至：進入試驗：按確認鍵；電壓選擇試驗方法，進行試品的試驗，用確認鍵執行；選擇手動試驗時，首先進行的是找到試品諧振點，用上下鍵進行，使試驗電壓在最高點；在完成了此項操作后請按面板調壓鍵用左右鍵移位，上鍵増加激勵功率當接近試驗電壓后用右移鍵將光標移至小數點后慢慢増加功率防止試品擊穿，到額定電壓后主機開始自動計時至設定時間退出試驗。選擇自動試驗時要按了確認鍵就不要這些操作了；進入試驗前注意試品的安全距離，確保人生安全；主菜單的測試操作項請你不要任意改動，防止丟失。

在實操培訓結束后，我司售后同事張工進一步介紹了串聯諧振耐壓試驗的注意事項和常見問題，并且把自身的實踐經驗與客戶進行了分享，并在現場逐一為對方答疑解惑，直到完全掌握設備為止。

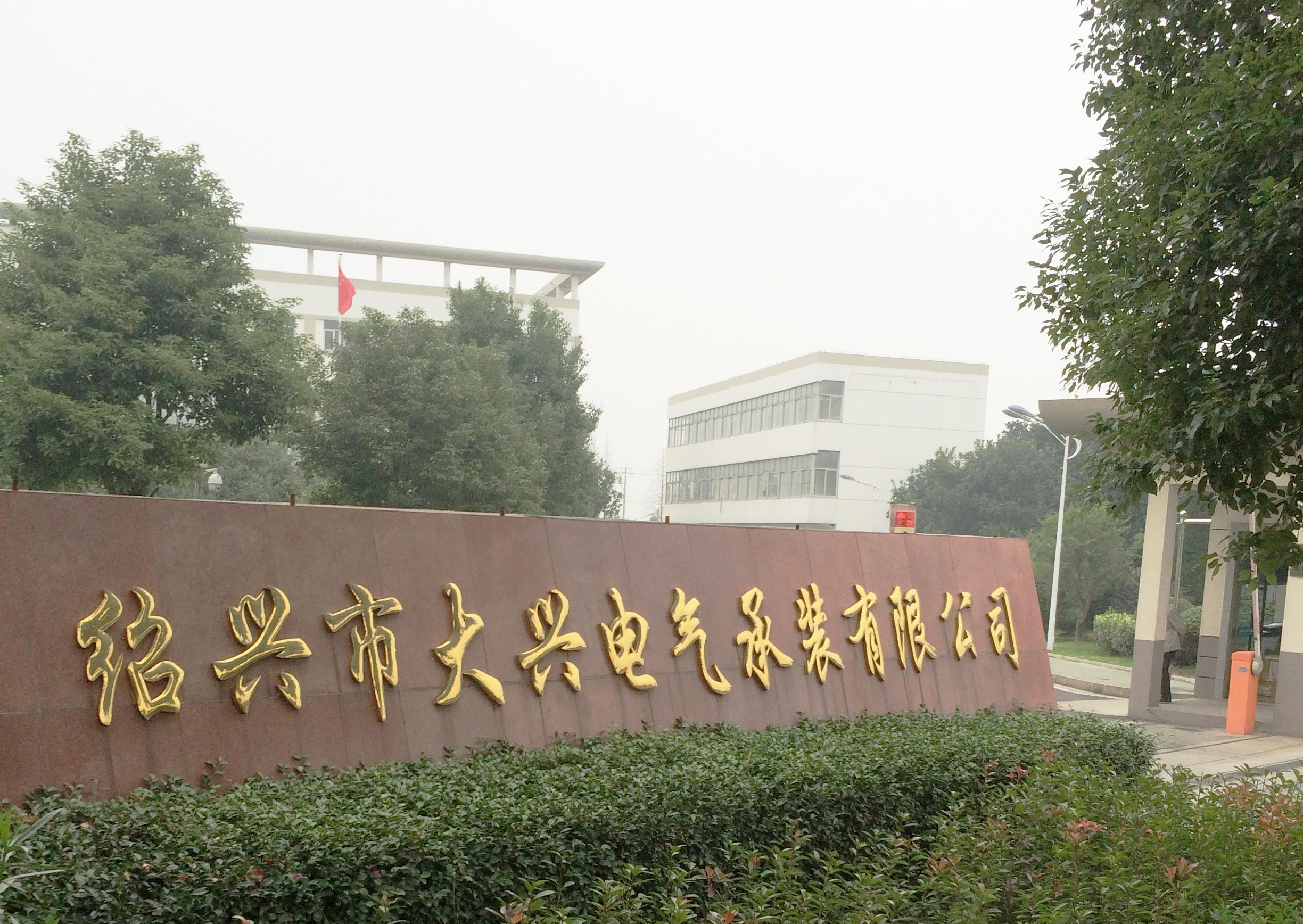

至此，為紹興市大興電氣承裝有限公司提供售后服務圓滿結束，我司產品的優良性能和售后服務水平得到了客戶充分認可與高度贊揚。
