微機繼電保護測試儀直流實驗

發布時間:2016-05-18 09:00:00 瀏覽次數:3791

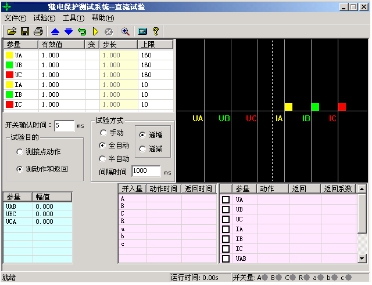

微機繼電保護測試儀直流實驗模塊提供專門的直流電壓和電流輸出,主要是為了滿足做直流電壓繼電器、時間繼電器以及中間繼電器等試驗的要求。直流模塊的主界面如圖所示:

?

?

?

?

?

?

?

?

?

?

?

?

?

第一節 ??界面說明

“微機繼電保護測試儀直流實驗”模塊和“交流試驗”模塊的界面相似,使用方法也基本相同,使用時,請參照“交流試驗”?,F將其不同之處簡述如下:

1. 參數設置

???每相電壓最大輸出為±160V,當需要輸出更高的電壓時,可采用兩相電壓輸出,數值上一正一負,這樣輸出電壓最高可達320V。比如UA=100V,UB= -100V,則UAB=100-(-100)= 200V,右圖所示。線電壓的幅值顯示在主界面的左下角。UA 和UB的值不一定要求相等,但需注意正、負極性。

???單相最大電流輸出為10A,如需要輸出更高的電流,可采用兩路或三路電流并聯輸出的方式,每相幅值應基本相等。

注意:

???在做時間繼電器試驗時,由于一般動作時間較長,應選用“手動”試驗方式,給繼電器加上額定電壓后不需變化,一直等待其動作。接線時,應將繼電器的延時接點接至測試儀的開入量。

2. 獨立的直流輸出

???裝置的后面板上都有一路獨立的大功率直流輸出電源。現場試驗時,若需要為保護提供一路直流電源,可以采用該直流電源。該電源提供了110V或220V兩個檔位輸出,并且在一定范圍內可調。

???使用時請先從保護說明書中弄清楚其額定直流工作電壓。然后正確撥好110V或220V檔位,并用萬用表測量輸出,手調調節旋鈕將輸出電壓調節至所需電壓值后,再接入保護裝置的電源回路中。

???如果保護的顯示不正常,請先用萬用表測量測試儀輸出的直流工作電壓,看是不是電壓不對,或保險管燒懷。

注意:該直流電源在測試儀通電后即有輸出,請注意用電安全!

?

第二節 ??試驗指導

1. 時間繼電器測試

???試驗接線如右圖所示:

???在軟件中可設UA=110V,UB=-110V,將測試儀的UA、UB分別接在繼電器的電壓線圈的兩端。此時測試儀對外輸出的直流電壓為220V。測試儀的開入量應接在繼電器的延時接點上。

???選擇“手動”試驗方式。開始輸出一定時間后,就能測試出其動作時間。

???如果要測試繼電器的動作電壓,可將UA、UB中的某個電壓設置為變量,按一定步長從小到大改變UAB的大小至保護動作。做該試驗時,測試儀的開入量應接在繼電器的瞬時接點上。
