ETCR2000鉗形接地電阻測試儀現場應用

1.?電力系統的應用

（1）輸電線路桿塔接地電阻的測量

通常輸電線路桿塔接地構成多點接地系統，只需用ETCR2000系列鉗表鉗住接地引下線，即可測出該支路的接地電阻阻值。

（2）變壓器中性點接地電阻的測量

變壓器中性點接地有二種情形：如有重復接地則構成多點接地系統；如無重復接地按單點接地測量。

測量時，如鉗表顯示“L 0.01Ω”，可能同一個桿塔或變壓器有兩根以上接地引下線并在地下連接。此時應將其它的接地引下線解開，只保留一根接地引下線。

（3）發電廠變電所的應用

??ETCR2000系列鉗表可以測試回路的接觸情況和連接情況。借助一根測試線，可以測量站內裝置與地網的連接情況。接地電阻可按單點接地測量。

2.?電信系統的應用

（1）樓層機房接地電阻的測量

電信系統的機房往往設在樓房的上層，使用搖表測量非常困難。而用ETCR2000系列鉗表測試則非常方便，用一根測試線連接消防栓和被測接地極（機房?jī)?nèi)都設有消防栓），然后用鉗表測量測試線。

鉗表阻值 = 機房接地電阻 + 測試線阻值 + 消防栓接地電阻

如果消防栓接地電阻很小，則：

機房接地電阻 ≈ 鉗表阻值 - 測試線阻值

（2）機房、發射塔接地電阻的測量

機房、發射塔接地通常構成二點接地系統，如下圖。

?

?

?

?

?

?

如果鉗表的測量值小于接地電阻的允許值，那么機房、發射塔的接地電阻都是合格的。如果鉗表的測量值大于允許值，請按單點接地進行測量。

3.?建筑物防雷接地系統的應用

建筑物的接地極如互相獨立，各接地極的接地電阻測量見下圖。

?

?

?

?

???

?4.?加油站接地系統的應用

在爆炸性氣體環境下，如加油站、油田、油槽等設備必須使用防爆型產品。

根據JJF2-2003《接地式防靜電裝置檢測規范》，加油站主要需測試如下設施的接地電阻及連接電阻。測試時使用的儀器必須滿足GB3836-2000《爆炸性氣體環境用電氣設備》的要求。

?

?

?

ETCR2000B鉗表已通過防爆認證。其防爆標志為ExiaⅡBT3。防爆合格證號：CE032036。它可應用于相應的易燃易爆環境中。

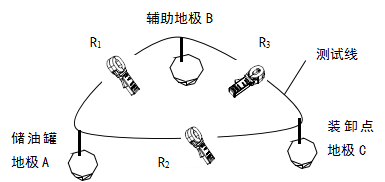

（1）儲油罐、裝卸點接地電阻的測量

?

?

?

?

如上圖，在加油站接地系統中，儲油罐接地極A與加油機相連接，裝卸點接地極C是一個獨立的接地極。再找一個獨立的接地極作為輔助接地極B（如自來水管等），按三點法用鉗表分別測出R1、R2和R3。

則可計算出：

?

注：測R1時BC、AC間不能有導線連接。測R2、R3時類推。

（2）加油機接地電阻的測量

?

?

?

?

如上圖，找一個與加油機接地極互相獨立的接地極，如裝卸點接地極等。用測試線將兩點連接起來，用鉗表測出讀數RT。則可計算出：

???

其中: RT為鉗表所測阻值。RC為裝卸點接地電阻

（3）加油機輸油軟管連接電阻的測量:?

?

?

?

?

?

用一根測試線將加油槍和加油機連接起來。用鉗表測出讀數RT。則可計算出：

???

?其中: RT為鉗表所測阻值。

RL為測試線的電阻。

第三章 ?注意事項及其他

3.1 測量接地電阻的注意事項

1.?用戶有時會用ETCR2000和傳統的電壓電流法進行對比測試，并出現較大的差異，對此，我們敬請用戶注意如下問題：

???（1）用傳統的電壓電流法測試時是否解扣了（即是否把被測接地體從接地系統中分離出來了）。如果未解扣，那么所測量的接地電阻值是所有接地體接地電阻的并聯值。
????測量所有接地體接地電阻的并聯值大概是沒有什么意義的。因?yàn)槲覀儨y(cè)量接地電阻的目的是將它與有關標準所規定的一個允許值進行比較，以判定接地電阻是否合格。

例如：在GB50061-97 “66KV及以下架空電力線路設計規范”中所規定的接地電阻允許值是針對所謂“每基桿塔”而規定的。在標準的條文解釋中明確指出：“每基桿塔的接地電阻，是指接地體與地線斷開電氣連接所測得的電阻值。如果接地體未斷開與地線的電氣連接，則所測得的接地電阻將是多基桿塔并聯接地電阻”。
這個規定是相當明確的。
????前已述及， 用ETCR2000系列鉗表測量出的結果是每條支路的接地電阻，在接地線接觸良好的情況下，它就是單個接地體的接地電阻。
????十分明顯，在這種情況下，用傳統的電壓電流法和ETCR2000系列鉗表測試，它們的測量結果根本就沒有可比性。被測對象既然不是同一的，測量結果的顯著差異就是十分正常的了。

???（2）用ETCR2000系列鉗表所測得的接地電阻值是該接地支路的綜合電阻。它包括該支路到公共接地線的接觸電阻、引線電阻以及接地體電阻。而用傳統的電壓電流法在解扣的條件下，所測得的值僅僅是接地體電阻。
????十分明顯，前者的測量值要較后者大。差別的大小就反映了這條支路與公共接地線接觸電阻的大小。
????應該說明，國家標準中所規定的接地電阻是包括接地引線電阻的。在DL/T621-1997 “交流電氣裝置的接地”中的名詞術語中有如下規定：“接地極或自然接地極的對地電阻和接地線電阻的總和，稱為接地裝置的接地電阻”。
????這種規定同樣十分明確。這是因?yàn)橐€(xiàn)電阻和接地體接地電阻在防雷安全上來說是等效的。 ??

?2.?測量點的選擇

????在某些接地系統中，如下圖所示，應選擇一個正確的測量點進行測量，否則會得到不同的測量結果。

?

?

?

?

在A點測量時，所測的支路未形成回路，鉗表顯示“OLΩ”，應更換測量點。

在B點測量時，所測的支路是金屬導體形成的回路，鉗表顯示“L 0.01Ω”或金屬回路的電阻值，應更換測量點。

在C點測量時，所測的是該支路下的接地電阻值。
