? 鐵路信號電纜是鐵路信號設備的重要傳輸工具，電源與信號的正常傳送，關系著信號設備的正常運轉，在保障鐵路的順利運行與車輛的安全形勢中占有舉足輕重的地位。信號一旦發生問題，信號設備將無法正常運行。信號電纜一般埋在地下，維護人員將無法快速準確的查找故障點，判斷故障狀態。一旦發生故障，通常需要大量人力物力將電纜從地下挖出進行排查。此類排查方法最容易造成排查效率低、查找時間長、測試精確度不高等問題。利用現有設備最大程度將故障范圍縮小，盡快找到故障點，解決故障問題，是信號人員所探究的重要問題。本文將結合近幾年的工作經驗，探究信號電纜故障類型、主要原因以及利用DGC-H型電纜故障測試儀查找電纜故障的方法與技巧。
? 電纜故障類型及主要原因
? 由于地理環境因素、電纜本身以及施工等因素，信號電纜故障的類型越來越多，電纜故障的情況也越來越復雜。電纜故障的主要類型有斷線、混線、浸水、絕緣不良。其產生的原因有：
1. 人為地面開挖、施工因素：施工時，如果沒有及時了解地下信號電纜的走向以及其他鋪設情況，沒有做好地下電纜防護措施，就會造成因地面開挖或施工而造成的電纜損壞。
2. 電纜本身的因素：信號電纜本身的質量問題或者由于使用時間太長而造成的電纜老化、電纜層的折斷與漏氣、絕緣層的破損都是電纜損壞的重要原因。
3. 地理環境因素：由于地理環境的限制而造成的電纜埋藏深度不足、電纜線外漏都有可能使信號電纜在施工或者雨雪天氣的作用下?lián)p壞。
4. 其他原因：鼠害、蟲害或人為盜竊而造成的信號電纜的損壞。

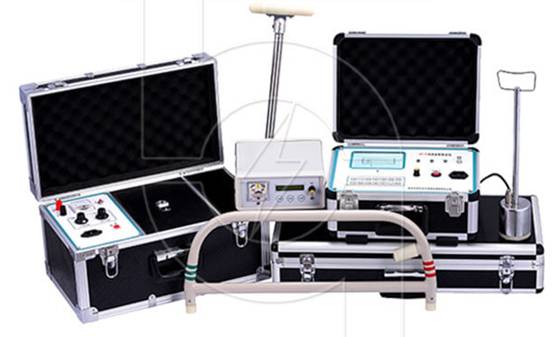

? DGC-H型電纜故障測試儀簡介
? 電纜故障日趨多樣化使得信號電纜維護人員的工作量大大增加，要及時及準確查找故障點，利用相關的故障檢測儀器必不可少。
? DGC-H型電纜故障測試儀是一種常用的電纜故障測試儀，儀器采用脈沖法探測。由于每條線路都有一定的阻抗性，這種性質是由線路的材料和結構所決定的。在傳輸線上，任一點的輸入阻抗等于特性阻抗，如果終端所接負載等于特性阻抗，線路始端發送的電流波或電壓波沿線傳送，到達終端被負載全部吸收而無反射。但是，當線路上任一點阻抗不等于特性阻抗時，電波在該點將產生全反射或部分反射。
查找電纜故障的方法與技巧
1.判斷故障線對法
? 混線是指電纜一相或多相道對導體之間的絕緣發生貫穿型故障。判斷混線時，盡量選擇絕緣阻值小的線對。若有多芯線絕緣不良，相互間分別進行測試并同時觀察反射波；若其中有一組測試時的反射波更為明顯，受外界影響更小時，則以其測試結果為依據。斷線是指電纜一相或數相導體不連續的故障。在斷線測試中，斷線可與同一電纜的任何一芯線進行測試，若反射波形影響起點判斷可更換與其進行測試的芯線。
2.測試比較法
? 用故障線進行測試并記錄下來，再對好線進行測試并與其進行比較，可判斷故障點在何處。用故障線進行測試并記錄下來，再對其它故障線進行測試并與其進行比較，可判斷故障點是否在一處的同時，還可選擇故障反射更為明顯的線作為故障線進行測試，并以其測試結果作為故障點距離。
3.對測法
? 對測法在長纜測試中應用廣泛。因電纜制作的不均勻性，發射波經過電纜傳輸時，會產生或大或小的反射，若此時故障點在長纜的遠端，而且故障點阻抗大，此時故障波形可能存在不易識別的問題。若此時對這幾個反射波進行了解，再用對測進行確認，即可判斷故障點。
? 具體方法為分別在電纜兩端對故障進行測試，通過兩端的測試結果和全長進行比較以確定故障點的準確性，若兩端的測試結果和全長不吻合，有可能存在以下兩種情況：故障點的判斷存在問題；此電纜可能有多處故障。
? 首先以反射波的幅度大小為依據，確認主要的故障點，然后逐一解決。一般情況下故障點以對測中距離故障點近的一端的測試結果進行查找，此時，會出現以下情況：
(1)對測中若兩端測試時故障反射故障波都很清晰，就以距離點近的一端的測試結果為準。
(2)若兩端(A, B)中距離起端(A)幾米至十幾米有故障，而忽視近端的測試波形，將會出現事倍功半的效果。這時用對測法很容易識別：如果短路故障，可以從對端(B)進行測試。以起端(A)開路，觀察波形變化，若波形朝下又沒什么變化，說明故障點在起端(A)；再進一步確定故障點（此時也可再回起端進行測試，查看近端波形特征，再確定故障點，這種情況有可能存在二次、三次反射，即在近端存在連續反射波形）。若近端(A)開路故障，可從遠端(B)測試，近端(A)做短路，若波形朝上，沒有大的變化，即可以確認近端有開路故障，用上述相同的方法確認故障點。
