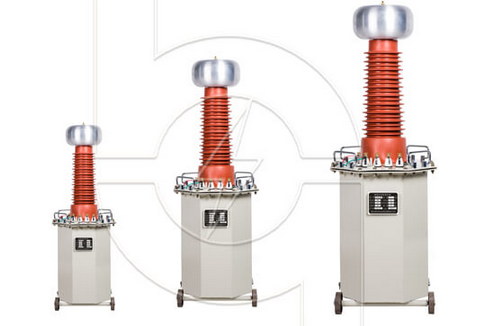

實驗變壓器的串級
發布時間：2016-06-30 09:00:00
瀏覽次數：3887
? 實驗變壓器的串級的作用：得到更高的電壓，更大的容量！方便用戶做大容量設備的交流耐壓實驗，便于運輸和組合！
? 實驗變壓器的串級的參數的確定：多級變壓器的串級電流不變，電壓相加！
? 實驗變壓器的串級的容量確定（實例解釋）
? 2臺變壓器的串級，A臺為5/50，B臺為10/50的，先確定電流
? A臺的電流為：I=P/V=5/50=0.1A（100MA）
? B臺的電流為：I=P/V=10/50=0.2A(200MA)
? 2臺變壓器串級的電流取2臺變壓器的最小電流為總輸出電流，故為0.1A（100MA）
? 2臺變壓器串級的電壓為2臺變壓器的電壓之和為總輸出電壓, 故為100KV
?計算得出總得容量為:P=VI=100KV×0.1A=10KVA
?注意:串級變壓器中的第一級的容量應該是下一級的2倍，否則會找出激勵繞組無法工作，無法在下級變壓器中升壓！
