關于電力電纜故障測試新技術的分析

發布時間:2016-07-05 09:00:00 瀏覽次數:4318

?華意電力是一家專業研發生產電纜故障測試儀的廠家,本公司生產的電纜故障測試儀在行業內都廣受好評,以打造最具權威的“電纜故障測試儀“高壓設備供應商而努力。

? 目前電力電纜的故障檢測已經受到人們廣泛的關注,且是伴隨先進的電子技術出現的。電力電纜故障的檢測技術發展經歷一個比較漫長的歷程,20 世紀70 年代,一般是使用低壓的脈沖法與電橋法,也就是時域的反射法,低壓的脈沖法與電橋法一般是對電纜開路故障與接地故障兩個方面進行測量。而在尋測高阻故障的過程中,這種方式還存在諸多缺陷,需要結合其他的測量方式,以便更好地進行電纜故障的檢測。

單片機主要用在故障檢測的階段

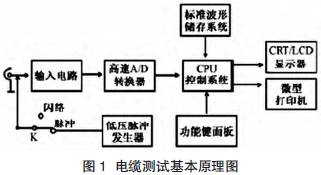

? 在20 世紀90 年代的初期, 我國電力電纜故障的檢測儀在整個電路設計過程中主要是使用單片機的編程控制、CPU的處理器與高速A/D 的轉換器,且基本實現半自動化的檢測。其中連線和基本原理從圖1 中可以看出。和第一代電力電纜故障的檢測儀比起來, 該階段電力電纜故障的檢測儀對于信號處理的技術有了很大的進步, 其充分使用了微處理器處理龐大數據的功能與各種先進軟件。從某種意義上說,這種技術改變了傳統使用貯存的示波管來對瞬態模擬的波形進行觀察的形式;以及通過人工讀取故障波形距的方法,都只是用微處理器可以自動化跟蹤故障的波形變化, 并對故障的點距離進行換算,以及自動打印與自動的數字顯示等。此外,還能按照各種類型的電力電纜波傳輸?shù)乃俣葋?lái)自動校正測試的距離,可見微處理器基本實現電力電纜故障的測試半智能化與半自動化。

計算機與網絡技術的階段

1.測試波形改變

? 第一代、第二代電力電纜故障的監測儀儀器通常使用的是高壓與分壓, 以及電感的取波形方法。當故障點被擊穿以后,自然而然形成LC 振蕩的電路,因此,故障點的放電電壓波形一般會在余弦大的振蕩波上進行疊加, 同時被其他波形淹沒。但是使用感應法與新一代的監測儀取樣之后,波形基本是時保持在同一水平的基線上, 這樣可以同時反映出不同的周期,在分析過程中一般選擇一個相對理想的波形,也就是測試區域全貌波形與放大的波形,并同時進行記錄與顯示,再加上現有各種波形比較的功能,利用起來也就會相對快捷與容易。尤其在實時波形打印的功能方面, 可以有效解決測試波形的歸檔保存問題,便于分析與查閱。

2. 技術進步

? 技術進步時期關于產品采樣頻率可以提高到40MHz,這在很大程度上提升了儀器分辨率與響應速度。整個測試過程中測試的距離最大值可以達到40km, 測試的盲區在15m 左右。此外,儀器使用了SMT 技術與高集成化的技術,這樣也就更可靠、小巧與便攜,而軟件方面則是從編程語言發展至高級語言的編程,整個工作平臺也上升到Windows 系統,可見軟件功能既豐富又強大,可以更好地進行人機對話。也就是因?yàn)椴蓸宇l率加快與信號采集的技術創新,產生了新新取樣的方式,達到高壓和測試工程安全的隔離,確保工作人員人身安全。

電纜產生故障的主要原因和其分類

1.故障分類

? 一般情況下電力電纜的故障包含短路故障與斷路故障,當下為了可以更好地區分電力電纜的故障原因, 經常按照電纜故障位置絕緣電阻的大小將電纜故障劃分成閃絡故障、低阻短路的故障與高阻故障三種, 而這三種故障僅僅是籠統的概括,并沒有比較明確的界限,其測試過程一般和使用設備測試結果與故障測試的方式相關。

2.產生故障的原因

(1)過壓

電力電纜整個運行的過程中, 因?yàn)槭艿絻?nèi)部過壓或者是外部大氣等因素的影響,會導致絕緣層被擊穿,進而出現電力電纜的故障。

(2)機械的損傷

在電纜故障中,比較常見的故障之一就是機械的損傷,且在電力電纜的運行安全性與穩定性方面有著重要影響。事實上,機械損傷就是在電纜的運行過程中,因?yàn)闆_擊性的負荷或者是震動而受到影響,致使電纜結緣皮受到損壞,加之相關工作人員沒有及早發現電纜的損傷, 在長時間運行的情況下就會嚴重影響到電纜運行。

(3)絕緣老化

? 由于部分電力電纜所處環境比較復雜,因此,在整個運行的過程中會因?yàn)橥饨绲沫h(huán)境因素而受到影響, 致使電力電纜的絕緣老化的速度不斷加快,漸漸產生絕緣性能減小、絕緣開裂與穿孔等諸多問題,從而出現電纜故障。

測試電纜故障的方法

1.電橋法

? 通常情況下電橋法是用在完全短路的故障或者是開路故障的測試過程中, 該檢測技術可以在高精度的電橋測試基礎上精確計算電纜故障的發生點距離。在實際測試的工作中,電橋法雖然操作起來相對簡單, 但會因?yàn)楣收蠝y(cè)試的范圍受限與電纜材質等因素而受到影響,因此,在電力電纜故障測試的過程中基本不會使用這種測試的方式。

2.燒穿法

? 燒穿法主要包含大容量高壓的直流法、交流法、體育高壓的沖擊法三種測試方式,因?yàn)椴僮鬟^(guò)程相對簡單,因此在傳統電纜故障的測試過程中比較常用。該種方式在電纜故障測試過程中,主要就是對故障的發生點實行定點測試。這種方式雖然操作比較簡單,但是測試效果非常不理想,偶爾還會出現故障點的碳化情況,這在很大程度上加大了電纜的故障。例如:有的時候產生故障點的碳化現象,導致故障阻值不斷升高,加上長時間高壓運行,會造成部分絕緣出現潛在故障。

3.高壓的脈沖法

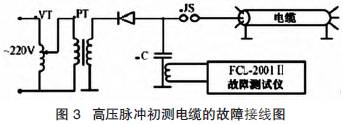

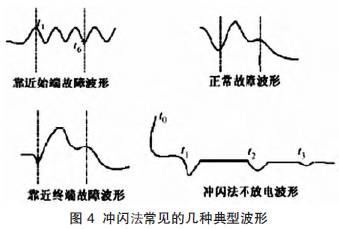

? 目前高壓的脈沖法能夠?qū)Ω鞣N類型的故障實行測試,特別是測試泄漏高阻情況比較有效。但是電纜所加沖擊電壓的大小時,選擇的故障點需要可以充分進行閃絡并放電,以及儀器可以自動記錄沖閃波形最好,堅決不可以在開始就把球隙調到很大。一旦故障點的放電比較困難,需要盡可能加大沖擊電壓或者是提高貯能電容的容量, 不可以加壓與沖閃。其中圖3 與圖4 就是高壓的脈沖法初步測試電流故障的接線圖和波形圖。

4.低壓的脈沖法

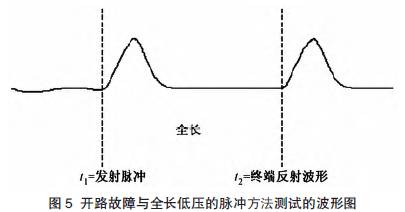

? 目前低壓的脈沖法主要是按照微波的傳輸理念, 在電力電纜故障的相上加上脈沖的信號, 一旦電波傳送到故障的位置就會反射會部分電波, 然后仔細分析反射波和入射波之間時間的差值,精確計算故障點距離。因?yàn)檩敵鲂盘?hào)電力比較低且安全,所以經常將這種測試方式叫做低壓的脈沖法,這種方式能夠用來測試電纜長度、低阻故障與開路故障等,具體波形的規律從圖5 中可以看出。

? 需要注意的是,電纜只有進行充分放電以后,才可以采用低壓脈沖法來測試,通常用于測試的是起始波的同極性、開路與全長的反射波。如果出現低阻短路的故障,整個波形中就不會產生全長的反射波。如果電纜中間接頭反射波通常和發射波保持同極,就會產生負性,而脈沖幅度與電纜終端、故障點反射脈沖的幅度比起來相對較小。
