?華意電力是一家專業(yè)研發(fā)生產(chǎn)直流高壓發(fā)生器的廠家，本公司生產(chǎn)的直流高壓發(fā)生器在行業(yè)內(nèi)都廣受好評，以打造最具權(quán)威的“直流高壓發(fā)生器“高壓設(shè)備供應(yīng)商而努力。
? 隨著電力系統(tǒng)地位的不斷提升, 加強對變壓器的監(jiān)測至關(guān)重要, 雖有多種技術(shù)可以完成對其監(jiān)測, 但沒能達到預(yù)期的效果, 不能很好的將變壓器絕緣性能顯現(xiàn)出來。
? 其主要原因就是監(jiān)測過程中存在各種的影響因素需要相關(guān)人員給予重視, 并采取相應(yīng)的解決措施, 更好地提高變壓器的監(jiān)測效果, 保證電力系統(tǒng)各個環(huán)節(jié)正常運行。
1.溫度因素對變壓器高壓試驗結(jié)果的影響及解決措施
? 對于變壓器高壓監(jiān)測試驗中, 溫度是最重要的決定性因素, 其會對測試結(jié)果產(chǎn)生較大的影響, 因此要針對性采取相應(yīng)的解決措施,盡最大努力將影響程度降到最低。在進行變壓器高壓試驗絕緣性能測試時, 要將溫度控制在適當(dāng)?shù)姆秶畠?nèi), 才能更好發(fā)揮監(jiān)測系統(tǒng)的科學(xué)性和準(zhǔn)確性。

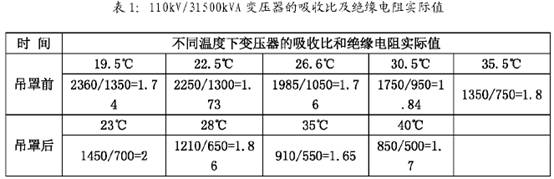

經(jīng)研究發(fā)現(xiàn), 變壓器絕緣物質(zhì)的吸收比是根據(jù)溫度的不同而變化的, 當(dāng)溫度升高時, 對于那些干燥絕緣的變壓器其吸收比一般隨溫度升高而升高, 當(dāng)溫度升高到一定程度（30一40℃ ）時其吸收比將會達到一定的極限,如果溫度繼續(xù)升高其吸收比將會下降, 相反對于那些受潮絕緣的變壓器來說其吸收比會隨著溫度的升高而逐漸降低。表1是某中高壓測電壓110KV、容量為31500KVA變壓器的吸收比及絕緣電阻實際值。
2.升壓速度對高壓測試變壓器過程中泄漏電流的影響
? 理論上, 泄漏電流與升壓速度沒有關(guān)系,其僅僅代表著變壓器的一種性質(zhì), 但在實際的高壓測量過程中大量的結(jié)果顯示, 兩者存在一定的關(guān)系, 如果我們用微安電表去測量電流,其結(jié)果與泄漏電流還是存在較大差距的, 其測量的電流并不是真實泄漏電流, 因為測量的結(jié)果中還包含著微量的吸附電流。因此, 升壓速度的快慢將會在一定程度上影響泄漏電流測量的準(zhǔn)確度, 尤其是對于一些容量比較大的變壓器來說其影響程度更大。
? 除此之外, 大型的變壓器具有更強的吸收現(xiàn)象, 對其進行高壓測量時必須掌握合理的方法和措施, 并且具有一定的耐心, 合理把握時間, 這樣才能準(zhǔn)確測量它的泄漏電流。在變壓器的實際高壓測量過程中,有些工作員缺乏一定的耐心, 沒能等夠充足的時間就讀取了高壓后的電流值, 這樣的結(jié)果會含有微量的吸收電流, 導(dǎo)致測量結(jié)果偏大, 因此泄露電流與升壓速度具有一定的相關(guān)性。
? 如果升壓的速度是逐漸增高的, 而在其升高過程中會吸收一定的電流, 導(dǎo)致最終的讀取值小于實際的真實電流值。但是, 如果電壓在較短的時間內(nèi)迅速升到較高的電壓或者升壓的速度過快時, 會導(dǎo)致電流的吸收過程不夠充足, 讀取的數(shù)值會比實際測量值偏大, 使測量人員出現(xiàn)誤判的現(xiàn)象, 影響了電力系統(tǒng)的安全運行。因此, 為了保證高壓測量值的準(zhǔn)確性, 就必須控制好升壓速度, 將其對變壓器的影響程度降到最低, 保證輸電系統(tǒng)的安全、可靠運行。下圖為單相電源模擬三相短路故障的典型接線圖。
3.電壓極性對高壓試驗中變壓器的影響及解決措施
? 在對變壓器進行高壓絕緣測試過程時,電壓極性的變化會對高壓絕緣測試產(chǎn)生一定程度的影響, 尤其是變壓器在工作過程中, 若相關(guān)設(shè)備的絕緣層發(fā)生受潮現(xiàn)象, 將會導(dǎo)致設(shè)備的絕緣層發(fā)生水解作用, 并產(chǎn)生較多的正極電荷附著在上面, 給相關(guān)設(shè)備的繞組加上一定的正電壓, 將會降低泄漏電流的測量結(jié)果。相反, 相關(guān)設(shè)備的繞組加上一定的負(fù)電壓時會增加設(shè)備的泄漏電流值。除此之外, 如果高壓測試變壓器時將外壓電壓值控制在試驗電壓的60%一80%時, 這時電壓的極性會對高壓測量試驗的泄漏電流產(chǎn)生較大的影響。這樣的現(xiàn)象在設(shè)備絕緣層受潮的時候最易出現(xiàn), 并且影響程度也是最大的。針對電壓極性對高壓試驗中變壓器的影響這一問題, 首先要采取措施加強設(shè)備防潮性能的控制, 降低電壓極性對泄漏電流的影響, 進而提高變壓器整體設(shè)備的絕緣險能, 提高電力系統(tǒng)的穩(wěn)定性。
4.鐵芯接地對高壓試驗變壓器過程的影響及解決措施
? 對變壓器設(shè)備進行高壓絕緣試驗時, 鐵芯的接地情況會對其測量結(jié)果產(chǎn)生一定的影響, 嚴(yán)重的時候甚至影響整個電力系統(tǒng)的正常運行。在對變壓器設(shè)備進行絕緣測試時, 要對設(shè)備鐵芯的接地問題給予足夠的重視, 如果為對其進行合理的處理, 那么將會導(dǎo)致變壓器的鐵芯出現(xiàn)不同程度的電容問題, 增加了變壓器設(shè)備中鐵芯的抗容, 使設(shè)備的鐵芯電壓增大,影響了變壓器絕緣的試驗, 導(dǎo)致結(jié)果存在一定的誤差。鐵芯接地不僅會對變壓器絕緣測試產(chǎn)生影響, 還會對其它設(shè)備產(chǎn)生一定的影響, 首先, 在進行變壓器高壓絕緣測試時, 設(shè)備的鐵芯沒有有效的實現(xiàn)接地, 這時試驗過程中電壓升高時, 會導(dǎo)致變壓器設(shè)備電壓升高, 進而引起泄漏電流的測量結(jié)果變大。其次, 如果鐵芯未能有效的接地, 對變壓器電阻進行高壓測試過程中會引起變壓器設(shè)備的絕緣電阻值升高。最后, 在高壓測試時, 鐵芯未接地, 極易導(dǎo)致變壓器設(shè)備的吸收比降低。因此在高壓下進行變壓器測試時要保證相關(guān)設(shè)備的鐵芯實現(xiàn)有效的接地, 進而保證電力系統(tǒng)安全、可靠運行。
? 綜上所述, 雖然高壓狀態(tài)下對變壓器測試會存在多方面的因素影響, 如果對其給予高度的重視, 并采取相關(guān)的應(yīng)對措施, 會有效的降低其影響結(jié)果, 保證測量的各項數(shù)據(jù)都真實可靠, 為電力系統(tǒng)的正常運行打下良好的基礎(chǔ)。
