淺析電力繼電保護裝置問題

發布時間:2016-07-22 09:00:00 瀏覽次數:4029

?華意電力是一家專業研發生產大電流發生器的廠家,本公司生產的大電流發生器在行業內都廣受好評,以打造最具權威的“大電流發生器“高壓設備供應商而努力。

? 在電力系統的安全運行中繼電保護裝置起著至關重要的作用, 它也是整個電力系統的重要組成部分。電力系統故障以及相關異常狀態如果沒有快速、準確地做出相關反映往往導致慘痛的悲劇事故。因此繼電保護的各個環節都必須正常有效運行從而為電力系統的安全健康運行保駕護航。

? 繼電保護裝置使用條件

? 電力系統的正常穩定運行要有切實可行、科學先進的繼電保護裝置。沒有先進科學的繼電保護設備,電力系統的安全有效運行就得不到保證。要實現繼電保護離不開相關繼電保護裝置隨著電力系統要求的不斷提高,系統對繼電保護裝置的相關要求也不斷提高。在繼電保護裝置的性能要求上保護裝置的靈敏度、可靠性、快速性, 選擇性是整個裝置設計的關鍵。

? 在繼電保護設備的靈敏度上繼電保護設備對電力系統的各種故障, 以及相關異常情況都要做出及時的反映。給出及時有效的反映能夠幫助相關工作人員采取積極有效的預防措施,以降低事故危險發生的概率。在繼電保護設備的可靠性上股備要對各種故障給出準確的判斷,不能出現誤動或者不動現象。在繼電保護設備的快速性上,為了避免故障在有限時間內得不到判斷而導致大面積故障事故的發生繼電器接線要保證高質量以確保設備對各種故障和異常問題做出快速反應。快速的繼電保護也能將故障損壞降到最低程度,以確保系統長期安全有效地運行。在繼電保護設備的選擇性上要求繼電保護設備斷開故障發生點最近的相關斷路設備。選擇性保護的目的是使系統故障發生后繼電保護能使故障小區以外的其他系統能安全有效運行。

? 電網繼電保護裝置現狀及存在的問題分析

? 目前繼電保護裝置主要分為35 k v 、10 k v。35 k v 及以下電力線路保護技術相對較為成熟其保護設備一般都是簡單的電流保護。目前常用的保護技術有升流器在電流互感器一次側加電流,電壓閉鎖等相關技術, 這些技術即可對電力系統進行有效正確性地保護。分析當前存在的問題著先是大電流發生器在進行單獨加電流時保護無法進行整組的傳動試驗; 對于保護測試儀而言它只能進行裝置二次整組的傳動試驗無法對檢測電流回路的正確性進行檢查。

? 其次高頻保護造成的干擾也會引發繼電保護誤動作。如: 在實際工作中遇到過這樣的情況: 某電力回路中發生了單相接地故障,與之相鄰的線路出現了縱聯保護誤動作。進行高頻收信錄波后發生其主要原因是發信機的信號發生了中斷線路對此沒有接收到閉鎖信號,所以出現了誤跳閘。對于高頻電纜的屏蔽層來說,如果將其中的兩點接地,可以減小干擾電壓,收發信機的安全運行也會得到保障。

? 如果高壓電網出現了接地故障在地網中存在接地電流時,接地的兩點之間出存在電位差從而造成高頻電纜回路中引入縱向電壓。當收發信機以及結合濾波器接到高頻芯線上出現接地故障的情況下高頻電纜中出現工頻電流造成輸出電壓器達到飽和從而中斷高頻信號最終導致相應的保護誤動作。

防范措施分析

? 相位問題

? 對于實驗設備來說大電流發生器與保護測試儀是相互獨立的。在使用過程中首先要對它們的電流和電壓相位關系進行確定; 在試驗過程中將電源電壓的相位作為基準對保護測試儀的電壓和電流之間的相位進行調節使得測試儀的輸出電流和電源電壓之間保持一個固定的相位差; 同時狽口試儀的電壓與電源的電壓之間的相位差應該是設定的相位角; 當保護測試儀的相位角發生變化時相位差也會發生相應的變化。另外,對于大電流發生器而言對其與試驗電源的電壓相位進行試驗,它們之間的相位角應該保持不變。以上試驗證明河以將大電流發生器和測試儀器組合起來洪同組成一套保護傳動設備。

? 時間同步配合問題

? 對于由于時間不同步而形成的問題本文給出了三種方法。

? ①采用對講機實現室內外的同步。在傳動試驗時著先將室內的測試儀器調節到故障之前的狀態將室外的大電流發生器調節到故障電流處并且將電源斷開。采用對講器實現故障量的同時加入。

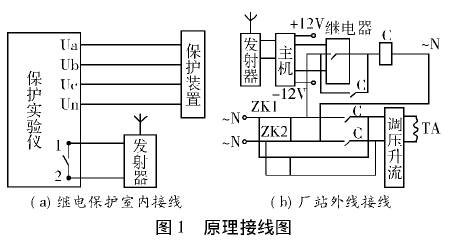

? 在實際使用中發現將以上兩種設備配合使用后能夠?qū)崿F(xiàn)距離保護和零序保護并且是從一次加入電流二次加入電壓 但是 在實時 間的配合上依然存在 問題 ,成功率較低。②通過對刀閘和接觸器控制回路的利用實現時間同步問題并進行了相應的傳動試驗。③通過對遙控器控制回路的利用完成同步的配合并進行傳動試驗。圖1 給出了其原理接線。

? 在我國的電力系統中,繼電保護起著重要作用,要想做好相關工作應該充分注意到: 引起繼電保護裝置誤動作的原因是多種多樣的除本文所列的原因之外還有: 元件的損壞、自身的保護性能較差、定值出現錯誤等等。在實際操作中,只有找到問題的根源,才能有針對性地予以消除提高其正確動作率。
