? 華意電力是一家專業研發生產電纜故障測試儀的廠家，本公司生產的電纜故障測試儀在行業內都廣受好評，以打造最具權威的“電纜故障測試“高壓設備供應商而努力。
? 伴隨電纜生產廠家生產規模、電力電纜生產類型、銷售數量的逐年增多。出于電纜生產過程故障的解決及客戶現場電纜故障定位的實際需要，很多電纜生產廠家都購買配置了電纜故障檢測儀，用以解決電纜實際生產過程及客戶使用現場出現的各類電纜故障。
? 由于電纜故障類型分為高阻、低阻、斷線及復合型故障，因此，目前市場銷售的電纜故障檢測儀一般都是高低壓成套配置，包括的組件和附件較多，一套設備組件少則5-6件，多則10-11件之多。做為電纜生產廠家，既要對廠內生產過程中出現的各種電纜故障進行及時定位處理，保證產品及時交貨;同時還要兼顧到客戶現場電纜敷設完畢后或運行中電纜突發故障的定位。因此，做為電纜生產廠家，在購買電纜故障檢測儀時，都是高低壓成套購買配置，設備組件都在6-10件，在遇到客戶現場出現的直埋電纜故障定位時，整套設備的搬運和運輸必須的有專用電纜故障檢測車裝運，否則，儀器的運輸質量不好保證。
? 市場上目前銷售的電纜故障檢測儀主要分為兩大類型，一是按照回波法原理設計的電纜故障檢測儀：組件主要包括智能化波形檢測分析儀、路徑儀、直流高壓發生器(包括操作臺和交直流兩用高壓試驗變壓器)、電容、球隙、定點儀等;還有一種是按照電橋法原理設計制造的電纜故障檢測儀，組件主要包故障定位電橋(高低壓電橋)、定點儀、路徑儀、波反射法故障定位儀等。上述兩種電纜故障檢測儀都包括電纜故障粗側定位部分和精確定點部分。
? 電纜故障檢測儀在生產現場和客戶服務現場使用過程中，經常被搬運或長途運輸，為確保電纜故障檢測儀的運輸和使用的完好性，對電纜故障檢測儀的日常維護和管理尤為必要?，F(xiàn)在有很多供電局都購買配有電纜故障檢測儀，并配有專門的檢測使用人員，同時電纜故障檢測儀的實際使用頻率不是太高，因此，設備本身因運輸使用導致故障出現的幾率不是太高。但是對于電纜生產廠家，受到其電纜產品類型、實際生產量、銷售量限制，故障儀在廠內和客戶現場使用率要較供電局高一些。有時在電纜廠內，可能多個車間會同用一套電纜故障檢測設備，導致電纜故障檢測儀會經常被搬來搬去，組件中的一些小配件，如耳機，信號線有時在各車間來回搬運，會出現丟失和損壞現象。至于電纜故障檢測儀經長途運輸(空運貨客運)到客戶現場進行電纜故障定位服務顯得就更加復雜，出現故障的電纜可能敷設在礦井下、野外風電廠、沙漠邊緣的油田、高海拔山區(如西藏阿里地區)。
? 由于電纜故障檢測儀屬于精密試驗檢測設備，在這些些惡劣條件下使用，常常會對其一些部件的使用造成不良影響。電纜故障檢測儀屬于精密貴重設備，其市場價格在幾萬到幾十萬之間，為保證設備實際使用的完好性，做為已購買并使用電纜故障儀的電纜生產廠家，對于電纜故障檢測儀的實際使用必須做好日常維護和管理，以便在生產和客戶現場出現電纜故障的關鍵時刻，能夠充分發揮其作用，保證產品及時交貨和客戶現場電纜故障的迅速解決恢復供電?，F(xiàn)對電纜故障檢測儀的日常維護管理作出以下建議：
? 一、電纜故障檢測儀的使用人員必須經過專業培訓上崗，確保設備安全使用，防止設備使用出現過程中發生設備損壞和人員觸電事故的發生。
? 二、建立電纜故障檢測儀使用設備臺賬，對電纜故障檢測儀的使用和管理必須指定專人專管，有合適固定的場所進行存儲管理。每次在電纜故障檢測儀使用前要對電纜故障檢測儀各組件的數量，完好性，使用人，使用時間進行嚴格檢查并記錄。并打設備使用借條留底歸檔。電纜故障檢測儀使用完畢返廠或車間使用完畢歸還后必須對其進行二次清點檢查，清點要包括設備的數量和所有配件的數量，同時對設備驗收入庫前必須對其完好性進行驗證檢查，發現設備出現故障和配件丟失的，要及時處理并記錄，并追究使用者應負的責任并承擔相應的經濟損失，確保設備每次使用前必須完好，所有的記錄都必須有使用者和管理者進行簽字確認。

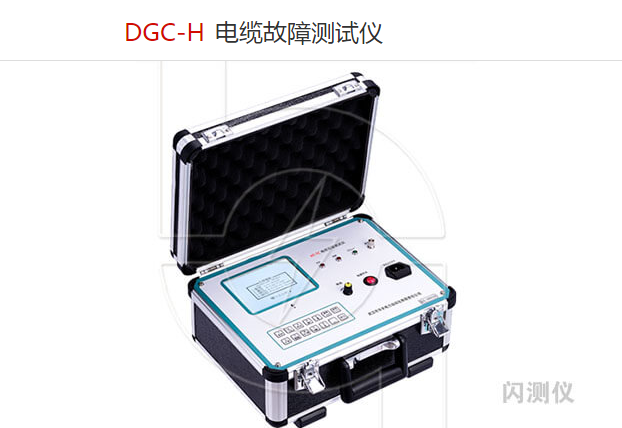

電纜故障的測試是基于電波在傳輸線中的傳輸時遇到線路阻抗不均勻而產生反向的原理。華意電力研發的電纜故障測試儀能準確測定故障點的位置，接 ?下來我們介紹一下該電纜故障測試儀的使用方法。
? 測試前的準備工作
? 1.儀器正常狀態的檢查
? 使用儀器前，可按以下步驟，檢查儀器是否正常工作。
? (1)脈沖觸發工作狀態下，按下電源開鍵，液晶顯示屏上將顯示儀器主視窗口，顯示屏上有故障距離、波速、測量范圍，比例等字樣及數據。
? (2) 按面板左右鍵，儀器中間位置的活動光標將會移動，此時，故障距離數據相應變動。
? (3)調節增益電位器，儀器屏上顯示的波形幅度將會增大或減小。按照前述范圍菜單操作步驟，改變測量范圍，儀器顯示屏上測量范圍和發射脈沖寬度將發生相應變化，至此，表明儀器工作正常。
? 2.故障種類的初步判斷
? 測試前對故障原因和種類的分析是很必要的?？蛇x用通用儀表如歐姆表、兆歐表等結合現場情況和實際經驗作初步分析判斷。
? 3.選擇觸發工作方式
? 如果是斷線、接觸不良、低阻接地與短路故障，應采用脈沖法。若為電力電纜的高阻閃絡故障則應采用閃絡法。并將觸發工作方式選擇開關置于相應的位置。
? 儀器的使用和故障測試方法
? 1.低壓脈沖法
? 低壓脈沖法的適用范圍是通信和電力電纜的斷線，接觸不良，低阻性接地和短路故障以及電纜的全長和波速的測量。
? 一般步驟如下：
? a．將面板上觸發工作方式開關置于“脈沖”位置。
? b．將測試線插入儀器面板上輸入插座內，再將測試線的接線夾與被測電纜相連。若為接地故障應將黑色夾子與被測電纜的地線相連。
? c．?dāng)嚅_被測電纜線對的局內設備。
? d．搜索故障回波及判斷故障性質。
? 使儀器增益最大，觀察屏幕上有無反射脈沖，若沒有，則改變測量范圍，每改變一檔范圍并觀察有無反射脈沖，一檔一檔地搜索并仔細觀察，至搜索到反射脈沖時為止。故障性質由反射回波的極性判斷。若反射脈沖為正脈沖，則為開路斷線故障，若反射脈沖為負脈沖，則為短路或接地故障。
? e．距離測試，按增益控制鍵使反射脈沖前沿最徒。然后按光標移動鍵三秒左右快速移動，光標自動移至故障回波的前沿拐點處自動停下，此時屏幕上方顯示的距離即為故障點到測試端的距離。為了提高精度，按波速的方法改變波形比例，將波形擴展后，按上述方法進行精確定位。
? 2.直流高壓閃絡法
? (1)首先檢查觸發工作方式選擇開關位置于閃絡位置，傳播速度應為被測電纜的波速值。
? (2)適用范圍：故障點電阻很高，尚未形成穩定通道，在一定的直流高壓作用下，可產生閃絡放電故障的電力電纜（即高阻閃絡性故障）。預防性擊穿電壓試驗一般采用此法測試。
? (3)直流高壓閃絡故障持續時間有長有短，短的僅閃絡幾次即消失。直閃法波形簡單，容易判斷，故障測量的準確度較高，因此應珍惜該過程的測試。

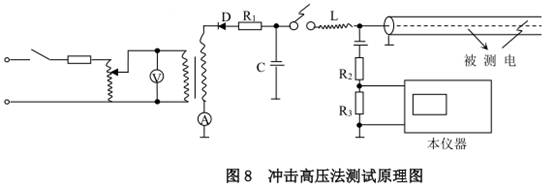

? (4)直閃法的測試原理。在實際測試時利用高壓設備和本公司高壓測試裝置，按圖 8 所示線路連接。
? T1 調壓器 2KVA
? T2 高壓變壓器 0～50KV，2KVA
? D 高壓磚硅堆 反向電壓 100KV，正向電流 100mA
? C 高壓電容器 0.1μF＞10KV
? 交直流電壓表：0～300V，直流電流表：100mA
? 放電球隙內，電阻阻值：30±20/5kΩ
? 輸出電阻：500Ω±10%
? (5)接通儀器電源，屏幕出現視窗。然后逐步調節調壓器升高測試電壓，當故障點產生閃絡現象時，毫安表中電流突然增大，電壓表指針抖動。
? (6)高壓直閃法的試驗電壓高幾千伏至幾十千伏，應遵守高壓操作規程。應將高壓試驗設備的接地端，放電球隙的地線端和儀器的地線直接接至電纜鉛包，鉛包要可靠地接大地。使用前應檢查高壓測試裝置內的水阻及分壓電阻是否正確。
