一、電纜故障性質的分析
電力電纜故障是由于故障點的絕緣損壞而引起的，一般故障的類型大體上分為①低阻（短路）故障和斷路故障；②高阻泄漏故障和閃絡性故障兩大類。
（一）低阻故障和開路故障
凡是電纜故障點絕緣電阻下降該電纜的特性阻抗，甚至直流電阻為零的故障均稱為低阻故障或短路故障（注：這個定義是從采用脈沖反射法的角度，考慮到波阻抗不同對反射脈沖的極性變化的影響而下的。對于電橋法，低阻故障的定義不受特性阻抗概念的限制。）
這里給出一個電纜特性阻抗的參考值： 鋁芯 240m ㎡截面積的電力電纜的特性阻抗約為 10Ω； 鋁芯 35m ㎡截面積的電力電纜的特性阻抗約為 40Ω。 其余截面積的鋁芯電力電纜的特性阻抗可據此估算。 凡是電纜絕緣電阻無窮大或雖正常電纜的絕緣電阻值相同，但電壓卻不能饋至用戶端的故障均稱為開路（斷路）故障。
（二）高阻故障（包括高阻泄漏故障和閃絡性故障）
電纜故障點的直流電阻大于該電纜的特性阻抗的故障均為高阻故障。
（1）高阻泄漏。在作電纜高壓絕緣試驗時，泄漏電流隨試驗電壓的增加而增加。在試驗電壓升高到額定值時（有時還遠遠達不到額定值），泄漏電流超過允許值，稱為高阻泄漏故障。
（2）閃絡性故障，試驗電壓升至某值時，監視泄漏電流的電表指值突然升高，表針且呈閃絡性擺動；電壓稍下降時，此現象消失，但電纜絕緣仍有極高的阻值，這表明電纜存在有故障。而這種故障點沒有形成電阻信道，只有放電間隙或閃絡表面的故障便稱為閃絡性故障。

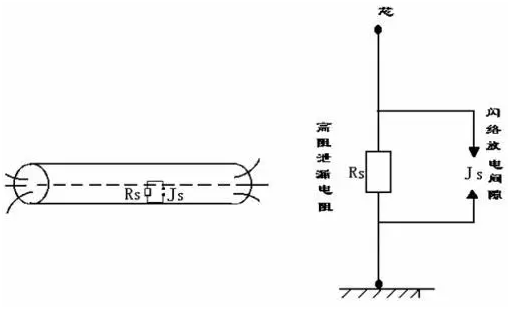

一般的高阻故障點的性質，可用圖 1 等效電路表示。
圖1
高阻故障的表現形式盡管多種多樣，但其本質均表現在圖 1 等效電路中的“高阻泄漏故障”上，“高阻泄漏故障”的阻值直接決定了高阻故障的特性，它們可以或者是“高阻泄漏故障”，或者是“高阻閃絡性故障”，或者是二者兼有之的故障。
例如：當 Rs 近似無窮大時，故障點 Js 兩端的直流電壓可以增至相當高而泄漏電流還不至于超過額定值，完全可能在電壓升至額定值前 Js被擊穿，從而形成閃絡性故障。
當 Rs 小于一定值，作耐壓試驗時，由于 Rs 的存在而產生較大的泄漏電流，這樣大的泄漏電流將在高壓電源的內 阻上產生較大壓降，而使Js 兩端的電壓無法升高，Js 可能就不會被擊穿，欲升高壓電，泄漏電流勢必增加，因此完全可能因泄漏電流大大超過允許值而使繼電器保護動作，Js 也就不會再現閃絡現象。
二、電纜故障發生的原因
致使電纜發生故障的原因是多方面的，現將常見的幾種主要原因歸納如下。
（1）機械損傷。很多故障是由于電纜安裝時不小心造成的機械損傷或安裝后靠近電纜路徑作業造成的機械損傷而直接引起的。有時如果損傷輕微，在幾個月甚至幾年后損傷部位的破壞才發展到鎧裝鉛皮穿孔，潮氣浸入而導致?lián)p傷部位徹底崩潰形成故障。
（2）電纜外皮的電腐蝕。如果電力電纜埋設在附近有強力地下電場的地面下（如大型行車、電力機車軌道附近），往往出現電纜外皮鉛包腐蝕致穿的現象，導
（3）化學腐蝕。電纜路徑在有酸堿作業的地區通過或煤氣站的苯蒸汽往往造成電纜鎧裝和鉛包大面積長距離被腐蝕。
（4）地面下沉。此現象往往發生電纜穿越公路、鐵路及高大建筑物時，由于地面的下沉而使電纜垂直受力變形，導致 電纜鎧裝、鉛包破裂甚至折斷而造成各種類型的故障。
（5）電纜絕緣物的流失。電纜鋪設時地溝凹凸不平，或處在電桿上的戶外頭，由于電纜的起伏、高低落差懸殊，高處的電纜絕緣油流向低處而使高處電纜絕緣性能下降，導致故障發生。
（6）長期過荷運行。由于過荷運行，電纜的溫度會隨之升高，尤其在炎熱的夏季，電纜的溫升常常導致電纜的較薄弱處和對接頭處首先被擊穿。在夏季，電纜故障率高的原因正在于此。
（7）震動破壞。鐵路軌道下運行的電纜，由于劇烈的震動導致電纜外皮產生彈性疲勞而破裂形成故障。
（8）拙劣的技工、拙劣的接頭與不按技術安全要求鋪設電纜往往都是形成電纜故障的重要原因。
（9）在潮濕的氣候條件下作接頭，使接頭封裝物內混入水蒸氣而耐不住試驗電壓，往往形成閃絡性故障。
在對電纜故障發生原因的分析中，極重要的是要特別注意了解高壓電纜鋪設中的情況，若電纜外表觀察到可疑之 點，則應查閱電纜安裝鋪設工作完成后的正確記錄，這些記錄應包括這 樣的細節：銅芯或鋁芯導線的截面積；絕緣方式；各個對接頭的精確位置；三通接頭的精確位置；電纜路徑的走向；在地下關系中，某一電纜到別的電纜或接頭的情況（這一點，特別要注意）以及兩種不同截面積的電纜對接頭的精確位置；有無反常的鋪設深度或者有特別的保護措施，如鋼板、穿管和排管等；電纜鋪設中的技工和技術員的姓名（這也常常是提供重要線索的來源之一）；歷次發生故障的地點及排除經過。
當欲快速定位故障時，所有這些資料是非常有價值的。由于制造缺陷而造成的電纜故障是不多的，因而，對于事故的其它原因分析，如果充分考慮到上述細節，將使電纜維修技術人員得到巨大的好處。
當電纜發生故障后，如何準確快速地查找故障點，修復故障，盡快恢復供電，是長期困擾我們的一項難題。華天電力根據技術人員多年的工作經驗，羅列了一些主要的故障類型，淺析了故障原因，介紹常用的故障點的查找方法并在此基礎上提出一些故障的防范措施。
（一） 據電纜故障點的絕緣電阻分類
1、開路（斷路）故障：
凡是電纜絕緣電阻無窮大或雖與正常電阻的絕緣電阻值相同，但電壓不能饋至用戶端的故障。（低壓脈沖測試時故障有反射，且反射波與發射波同相）。
2、低阻（短路）故障：
凡是電纜故障點的絕緣電阻小于該電纜的特性阻抗，甚至直流電阻為零的故障均稱為低阻故障或短路故障（低壓脈沖測試時故障有反射，且反射波與發射波反相）。
3、高阻故障：
電纜故障點的直流電阻大于該電纜的特性阻抗的故障均稱為高阻故障（低壓脈沖測試時故障無反射）。
高阻故障可分為兩種故障形式：
高阻泄漏性故障：在做電纜高壓絕緣試驗時，泄漏電流隨試驗電壓的升高而增加，試驗電壓升高到額定值時（有時還遠遠達不到額定值），而泄漏電流超過了允許值。
高阻閃絡性故障：試驗電壓升至某值時，泄漏電流突然升高，監視泄漏電流的表針閃絡性擺動，電壓稍下降時，此現象消失，但電纜絕緣仍有極高的阻值。
（二） 據電纜故障發生的方式分類
1、擊穿故障
電纜在做預防性試驗時，由于較高直流電壓的作用，使電纜隱患處被擊穿。這種故障多為相對地的閃絡性高阻故障。
2、行擊穿故障
這種故障是電纜運行在工作電壓時所發生的故障，一般多為相間或相對地的高阻或低阻故障。
（三）根據故障發生的部位分類
1、本體故障
由于各種原因，諸如人為因素，如過負荷運行，外力破壞等，還有物理化學性腐蝕，自然老化等造成的各種性質的故障。
2、接頭故障
電纜始終端頭，中間接頭等部位發生的故障。一般多見于泄漏性高阻故障。
電纜故障的防范措施
1. 抓施工源頭，確保新投電纜不留隱患，2015年加強電纜工程施工驗收管理，嚴格按照電纜驗收標準化指導書執行。建立標準化驗收流程，對新投運的電力電纜，提前介入，參與審核設計圖紙、施工圖紙。加大對電纜施工中過程的監督管理，對施工單位資質的審定和開工，對土建工程、使用材料和設備的驗收，對敷設過程的監督，以及交接試驗等進行全過程有效控制。著重培養專職驗收人員的業務素質和責任心，對施工的電纜線路，實施有效的監督和驗收。
2. 防止二次施工造成電纜事故，由于重復施工極易造成對原有電纜碰傷和刮傷。針對此類加強巡視，對有可能與運行電纜交錯的，多與施工單位勤溝通，施工單位在施工時要通知運行單位，相互協商，必要時進行現場安全監護。
3. 抗水樹電纜的應用，由于電纜在長期運行電壓的作用下產生水樹狀放電，最終導致電樹放電擊穿。目前國家電網采用的抗水樹電纜占總數的10％.而國外發達的歐美國家應用抗水樹電纜已達到90％以上。加大對電纜防護宣傳工作。首先本單位員工自身樹立超前預防外力事故的思想。對重點施工工地成立反外力領導小組，加強《電力法》及《電力設施保護條例》的學習，電纜運行維護人員必須做到腿勤、嘴勤，走進施工工地，對建筑施工人員進行電纜防護宣傳。本著互利互惠的原則，從“利他”角度，宣傳保護電纜的重要性。與施工單位負責人簽訂《電纜設備保護協議書》。在電力電纜路經上及附近2米內，禁止使用機械挖掘。
4. 加大對電纜線路標準化巡視力度，根據電纜線路運行狀況，制定巡視計劃，對電纜蓋板破損嚴重的，設立臨時圍欄。對在電纜線路附近有施工情況的，增設電纜標識樁，并在電纜線路上插入明顯“下方有高壓電纜，嚴禁挖掘碾壓”的彩色警示牌，同時安排專人負責進行不間斷蹲守，及時與施工方溝通解決問題。
5. 按照常規試驗周期，制定試驗計劃，通過試驗發現電纜絕緣的老化程度，及時處理。嚴格按照公司規定，堅決不允許使用直流耐壓。
6. 對電纜直接入變電所開關柜的電纜，我們加大對電纜的巡視次數，在檢修季節，將電纜終端頭的清潔工作列為重點檢修項目。同時保證電纜在溝槽、橋架、開關柜內的敷設條件滿足單相電纜外無閉合磁路。
7. 加強電纜溝、井的維護工作，保證溝道內排水設施良好，定期排水，嚴禁出現電纜接頭被水長期浸泡的現象。
8. 選用技術先進，工藝成熟，質量可靠，能適用所使用的環境和條件的電纜附件產品，同時保證電纜附件現場安裝質量。
9. 對長期浸泡水在的電纜接頭加裝中間接頭保護盒，內灌環氧樹脂，能充分保證中間接頭的良好運行環境。
