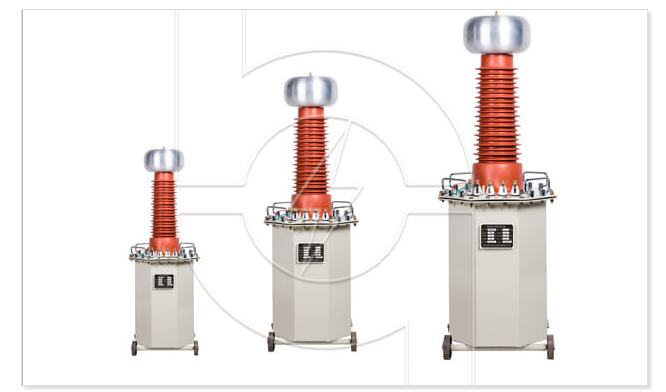

一、?充氣式試驗變壓器 的概述

? YDQ 充氣式試驗變壓器 是根據《試驗變壓器》標準，在油浸式試驗變壓器的基礎上而設計生產的。SF6氣體具有良好的電氣絕緣性能及優異的滅弧性能，其耐壓強度為同一壓力下氮氣的2.5倍，擊穿電壓的空氣的2.5倍。在0.25MPa下與油的擊穿電壓相等，在0.45MPa壓力下是油的擊穿電壓的2倍，是一種優于油的新一代超高壓絕緣介質材料。該產品技術要求完全符合《ZBK-41006-89》標準，它是油浸式輕型 試驗變壓器 的換代產品。該產品具有體積小、重量輕、不受氣候變化影響、電暈小、現場搬運無需靜止可使用，使用壽命長、免維修等特點。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電氣元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。華意電力是一家專業研發生產充氣式試驗變壓器的廠家，本公司生產的充氣式試驗變壓器在行業內都廣受好評，以打造最具權威的“充氣式試驗變壓器“高壓設備供應商而努力。

二、 充氣式試驗變壓器 的使用方法

1、 接好工作線路，并良好接地。

2、 按照說明書先設定電壓、電流整定值。

3、 升壓按規程要求進行，其升壓速度必須小于3000V/s。

4、 當電壓升至試驗電壓時，應開始計時，到1分鐘后，迅速降壓到1/3試驗電壓以下時，方能切斷電源。

5、 再升壓或耐壓試驗過程中，如發現以下不正常情況時，應立即降壓，切斷電源，停止試驗并查明原因。

⑴? 電壓表指針擺動(或數字跳動)很大

⑵? 電流表直線上升

⑶? 被試品內有不正常的聲音

6、 第9項系壓力閥及壓力表，為長期關閉狀態。每6個月開閥一次，以檢查SF6壓力，應不小于0.4MPa(檢查壓力后立即關閉閥門)，低于0.4MPa時應加SF6氣體，以增加氣絕緣。

7、 耐壓實驗前后應測量被試設備的絕緣電阻，檢查絕緣情況。

8、 操作必須嚴格執行國家有關標準和操作規程，可參照GB311-83《高壓輸變設備的絕緣配合、高壓試驗技術》、《電氣設備預防性試驗規程》等。

?

三、 充氣式試驗變壓器 的配套產品

1、 操作系統

XCJH系列操作箱：容量：1～5kVA，輸入電壓：0.22kV

HTC、HTDC系列操作臺：容量：10～300kVA，輸入電壓：0.22、0.38kV

2、 保護式數字微安表 QSA

3、 阻容式交直流分壓器 FRC—50、100、150、200kV

4、 高壓直流放電棒 FZ—70、140、210kV

5、 高壓硅堆 2DL—150、300、450kV

6、 絕緣支架 50、100、200、300kV

7、 高壓濾波電容 0.01μF～0.1μF，40～100kV

8、 均壓球

9、 保護球隙 Q—50、100、150、200、250、500

10、標準試油杯 400ml

11、介質油杯

12、折疊式小推車 150、300型

13、水電阻

14、高壓驗電器 10、35kV

15、高壓定相器 10、35、110、220kV

16、各種萬用表、兆歐表及測試線

?

四、 充氣式試驗變壓器 的使用注意事項

1、 當試驗變壓器長期不使用時，應放置于通風、干燥、無陽光直射的地方。

2、 該產品不允許在高于45℃的溫度下長期存放、使用、放氣。

3、 運輸搬運途中不得重力沖擊。

4、 產品緊固件及壓力閥、壓力表不得擅自松動。
