??華意電力是一家專業研發生產回路電阻測試儀的廠家，本公司生產的回路電阻測試儀在行業內都廣受好評，以打造最具權威的“回路電阻測試儀“高壓設備供應商而努力。

? 按《電力設備交接和預防性試驗規程》要求，各種開關設備導電回路電阻的測量，其測試電流不得小于100A。對此華意電力按新規程要求設計開發出新一代智能回路電阻測試儀產品，該產品適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。智能回路電阻測試儀采用100A恒流輸出。最高輸出電壓達10V可采用載面細的測試線，大大減輕了現場測試人員的勞動強度。測試過程全部由單片控制自動實施，精度高，復測性好，單按鍵操作，簡單易行，測試數據液晶顯示，結果打印。適用于不同的工作環境。

? 工作原理

? 本機內置100A開關電源，使之達到恒流100A兩套回路實時跟蹤測試。保證測試結果正確。

? 產品特點

? 1、高精度回路電阻測試儀采用最新電源技術，能長時間連續輸出大電流.

? 2、在嚴重干擾條件下，讀數穩定，重復性好

? 3、最高分辨力達到0.01μΩ，是目前國內 唯一能達到0.01μΩ分辨率的接觸電阻測試儀。

? 4、使用進口高性能CPU，測量時系統根據信號大小自動切換量程。

? 接線方法步驟

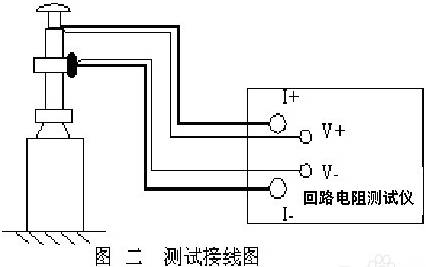

? 1. 儀器接線：如圖二所示，將專用測試線按照顏色紅對紅，黑對黑，粗的電流線接到對應的I+、I-接線柱扭緊，細的電源線插入到V+、V-的插座內，兩把夾鉗夾住被測試品的兩端。

? 2. 儀器測試線接好后，插上電源線，打開儀器開關，開機菜單顯示如下：

? 3. 選擇電流為固定值100A，按確認鍵進行時間選擇，其中選擇時間包括：脈沖、30秒、1分鐘、5分鐘、10分鐘、連續。選擇好時間后按確認鍵進行測試—查詢—設置詢環選擇，如果要進行測試，可直接按確認鍵進行測試。

? 4. 選擇測試后進行對試品的電阻測試，儀器液晶首先如下界面

? 5. 此時說明儀器正在對試品加電等待電流穩定，幾秒鐘后進行正在測試界面，開始對測試，說明充電電流已經穩定，此時界面為：

? 6. 此時說明儀器正在對試品加電等待電流穩定，幾秒鐘后進行正在測試界面，開始對測試，說明充電電流已經穩定，此時界面為：

? 7. 此時按存儲鍵將對當前測試數據進行存儲，顯示如下界面

? 1. 什么叫接觸電阻？

? 接觸電阻是靜觸頭與動觸頭相互接觸時所出現的附加電阻。

? 2. 斷路器接觸電阻有哪幾部分組成？

? 由動、靜觸頭接觸部分的收縮電阻和表面電阻兩部分組成。

? 3. 斷路器接觸電阻不合格的原因？

? 1) 開斷較大短路電流時觸頭燒壞。

? 2) 因機構調整不佳固定不牢，致使行程變化，當超行程嚴重不合格時，引起接觸壓力或接觸面積的變化。

? 3) 斷路器調試安裝完后，長期未投入運行，使動，靜觸頭表面氧化，接觸表面電阻增大。

? 4) 長期運行使彈簧變形，使接觸壓力下降。

? 5) 機械部分長期操作后引起的機械磨損。

? 6) 對少油斷路器，還可能因絕緣油酸值不合格呈酸性反應，浸蝕觸頭表面。或油中漂浮雜質，動、靜觸頭之間因開斷短路電流后。殘留的微粒碳質，金屬粉末，使接觸電阻增大。

? 4. 影響接觸電阻的因素？

? 1) 材料性質：電阻率、硬度、化學性質、金屬化合物的機械強度與電阻率。

? 2) 接觸形式：點接觸、線接觸、面接觸。

? 3) 接觸面狀況：當接觸面形成氧化膜時（銀例外）氧化膜比金屬本身的電阻要大得多。

? 4) 接觸壓力。
