? 華意電力是一家專業研發生產微機繼電保護測試儀的廠家，本公司生產的微機繼電保護測試儀在行業內都廣受好評，以打造最具權威的“微機繼電保護測試儀“高壓設備供應商而努力。

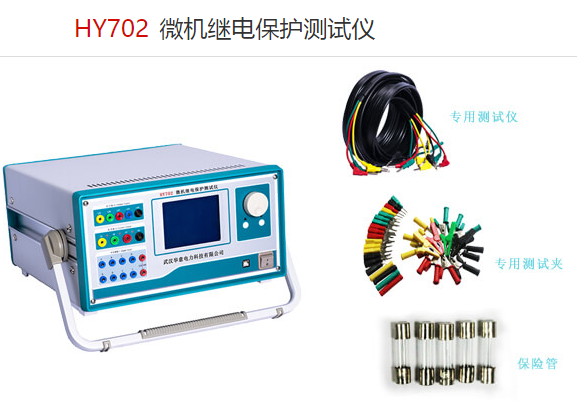

? 三相繼電保護測試儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件（討論稿）》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高。

? 三相繼電保護測試儀是近十年來發展起來的一個新型智能化測試儀器，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能 滿足現代繼電保護測試儀的校驗工作。繼電保護測試儀隨著科學技術的不斷發展，繼電保護測試儀已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域。

? 三相繼電保護微機型測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，應用最新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。三相繼電保護測試儀，它在參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，廣泛聽取上海日行電氣有限公司意見，認真總結前幾代產品的開發、生產經驗，并采用現代最新數字技術、高精密電子器件、微機系統及新線路、新結構研制而出。可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。

? 微機繼電保護測試儀器分為主回路和輔回路兩個回路，主回路采用大旋鈕調節，輔回路采用小旋鈕調節，主回路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，并且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔回路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。

? 儀器特性

? 1.微機繼電保護測試儀滿足現場所有試驗要求。具有標準的四相電壓，三相電流輸出，電壓125V/相，電流30A/相。三相并聯可達90A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。

? 2.各種技術指標完全達到電力部頒發的DL/T624-1997 《繼電保護微機型試驗裝置技術條件》的標準。

? 3.國內同行業首先采用進口拉絲不銹鋼面板，不銹鋼鍵盤，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸,分辨率為800*600的TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用.

? 4.主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每用2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度.

? 5.微機繼電保護測試儀電流、電壓采用高性能線性放大器直接耦合輸出方式，使電流，電壓源可直接輸出交流和直流波形，并可通過軟件計算輸出各種如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流，電壓特征。功放電路采用進口大功率高保真模塊式功率器件做功率輸出級，結合精心合理設計的散熱結構，具有足夠大的功率冗余和熱容量，功放電路具有完備的過熱、過流、過壓及短路保護，電流回路允許開路，不會損壞裝置。

裝置硬件組成

? 1 、 內置高性能工業控制計算機

? 本裝置采用高性能工控機作為控制計算機，配有自還原 CF 卡，8.4″800×600 分辨率 TFT 真彩 LCD 顯示器。本機帶高性能專用工業鍵盤和鼠標，無須另接外設就可直接使用，軟件在 Windows XP 操作系統下運行，操作簡便。裝置面板配有三個 USB 接口，可方便地進行數據存取、數據通信和軟件升級等。

? 2 、 DSP 數字信號處理系統

? 采用6000 系列 DSP控制器作為核心，FPGA可編程邏輯器件輸出波形，由于采用的是 DDS 硬件輸出波形的技術，使波形頻率和相位精度相當高，同時，該系統與工控機通訊直接采用 USB2.0 接口，使得數據通訊穩定可靠。

? 3 、 D/A 和 A/D 轉換

? 采用高精度 D/A 轉換器，同時采用有源低通濾波器，使輸出波形平滑，幅頻特性優良。同時控制系統還保留了 12 路 12 位 A/D 轉換電路，可實時采集 12 路模擬量的輸出波形并通過軟件在屏幕上顯示實際輸出的波形，幅值和相位。

? 4 、 高精度線性電壓，電流功率放大器

? 電流、電壓采用高性能線性放大器直接耦合輸出方式，使電流，電壓源可直接輸出交流和直流波形，并可通過軟件計算輸出各種如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流，電壓特征。功放電路采用進口大功率高保真模塊式功率器件做功率輸出級，結合精心合理設計的散熱結構，具有足夠大的功率冗余和熱容量，功放電路具有完備的過熱、過流、過壓及短路保護，電流回路允許開路，不會損壞裝置。面板有電流開路指示燈，以方便用戶檢查接線正確與否。同時面板還有電壓過載或短路指示燈，當電壓回路（在有輸出情況下）發生短路時，該指示燈發亮。大電流限時采用獨特的硬件，限時電路，克服了傳統的軟件限時的缺點，使大電流使用更安全更可靠。

? 5 、 開關量輸入、開關量輸出

? 裝置共有開關量輸入端子 8 對，開關量輸出端子 4 對。開入量、開出量都由光電隔離器和 24V 直流繼電器組成，其工作電源為獨立的 24V 工作電源，所以在 COM 端與開入量之間有 24V 的直流電壓。以下是幾種常見的開入量的接線示意圖：

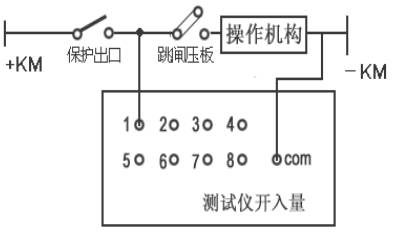

(1)帶電位的空接點

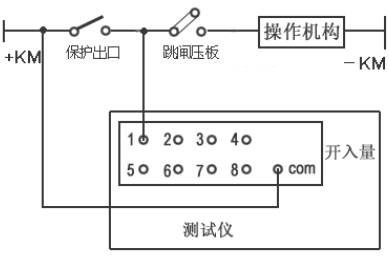

(2)電位翻轉

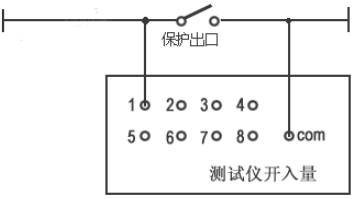

(3)空接點

? 6 、 專用獨立的直流電源輸出

? 裝置配有兩路 110V 直流電源電壓輸出，頭尾相接組成+110V、0V、-110V 三個端子輸出，只能作保護裝置的工作電源，不能作直流操作電源使用。+110V、-110V 兩端子可輸出 220V 直流電壓。
