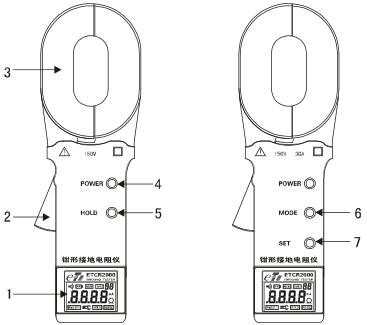

鉗表結構
1.液晶顯示屏
2.扳機：
1.液晶顯示屏
2.扳機：控制鉗口張合
3.鉗口：長鉗口 65×32mm；圓鉗口Φ32mm
4.POWER 鍵：開機/關機/*退出
5.HOLD 鍵：鎖定/解除顯示
*6.MODE 鍵：功能模式切換鍵（電阻測量/電流測量/數據查閱）
*7.SET 鍵：組合功能鍵（與 E MODE 鍵組合實現：鎖定/解除/存儲/設定/查看/翻閱/清除數據）
注：“*”僅限于 ETCR2000C。

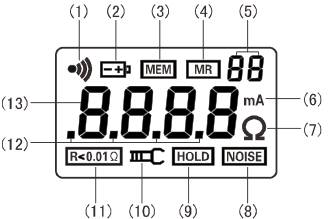

液晶顯示
1.液晶顯示屏
⑴. 報警符號
⑵. 電池電壓低符號
⑶. 存儲數據已滿符號
⑷. 數據查閱符號
⑸. 2 位存儲數據組編號數字
⑹. 電流單位
⑺. 電阻單位
⑻. 雜訊信號
⑼. 數據鎖定符號
⑽. 鉗口張開符號
⑾. 電阻小于 0.01Ω符號
⑿. 十進制小數點
⒀. 4 位 LCD 數字顯示
2.特殊符號說明
⑴. 鉗口張開符號，鉗口處于張開狀態時，該符號顯示。此
時，可能人為扣壓扳機；或鉗口已嚴重污染，不能再繼續測量。
⑵. 電池電壓低符號，當電池電壓低于 5.3V，此符號顯示，
此時不能保證測量的準確度，應更換電池。
⑶. “OLΩ”符號，表示被測電阻超出了鉗表的上量限。
⑷. “L0.01Ω”符號，表示被測電阻超出了鉗表的下量限。
? 鉗形接地電阻測試儀又名鉗形接地電阻儀，廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備的接地電阻測量。鉗形接地電阻儀在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，安全快速、使用簡便。鉗形接地電阻儀能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因?yàn)殂Q形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。鉗形接地電阻儀有長鉗口及圓鉗口之分。長鉗口特別適宜于扁鋼接地的場合。
測量原理
1．電阻測量原理
? 鉗形接地電阻儀測量接地電阻的基本原理是測量回路電阻。鉗表的鉗口部分由電壓線圈及電流線圈組成。電壓線圈提供激勵信號，并在被測回路上感應一個電勢E。在電勢E的作用下將在被測回路產生電流I。鉗表對E及I進行測量，并通過下面的公式即可得到被測電阻R。
2． 電流測量原理
? 鉗形接地電阻儀測量電流的基本原理與電流互感器的測量原理相同。被測量導線的交流電流I，通過鉗口的電流磁環及電流線圈產生一個感應電流I1，鉗表對I1進行測量，通過下面的公式即可得到被測電流I。
雙鉗特性
雙鉗法/地樁法雙重測量方式：
? 適合任意接地場所，多點或單點接地，都可正常測試。
抗干擾能力強：
? 自產生高頻電流，從而過濾市電中50HZ 、100HZ等諧波干擾電流，即使在500KV變電站環境下，也能精確測量。
測量范圍廣、分辨率高：
? 量程從0.01Ω～1000Ω，分辨率0.01Ω，對0.7Ω以下接地電阻，也能準確測量。
大鉗口設計：
? 鉗口直徑50mm，滿足用扁鐵/鋼作接地引線的情況，特殊鉗口尺寸可按客戶要求定制。
大容量數據儲存：
? 可儲存200組測量數據。
