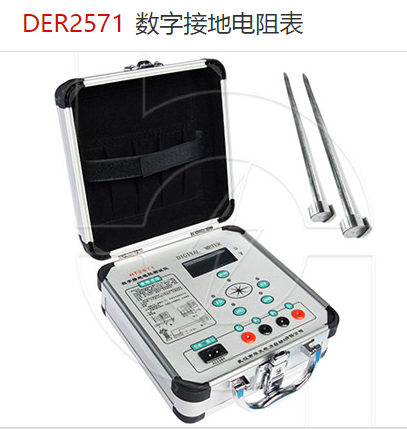

產品概述?

1、儀表工作原理?

? 數字接地電阻測量?jī)x摒棄傳統的人工手搖發電工作方式，采用先進的中大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻測量?jī)x。?

? 工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0~2Ω，0~20Ω，0~200Ω。?

2、儀表使用范圍?

? 本表適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。?

3、儀表特點?

? 結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器使儀表有較好的抗干擾能力。?

采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量。允許輔助接地電阻在0~2KΩ（RC），0~40KΩ（RP）之間變化，不致于影響測量結果。本儀表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。?

如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。

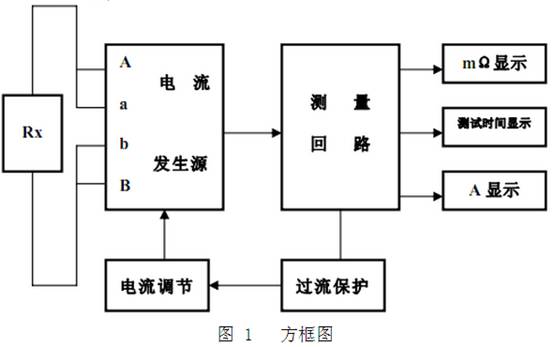

測試原理

?

注意事項

1.?產品應保存在室內保持其環境溫度0℃～40℃，相當濕度不超過80﹪，且在空氣中含有足以引起腐蝕的有害物質。?

2.?測試儀在使用、搬運、存放時應避免強烈震動。?

3.?測試儀和附件自制造廠發貨日起12月內，當用戶在完全遵守使用說明書中所規定的使用規則，且原出廠封印仍完整的條件下，發現測試儀不能正常使用時，則制造廠應負責免費給予更換或修理。?

4.?制造廠有權對測試儀進行更改恕不另行通知。

使用方法

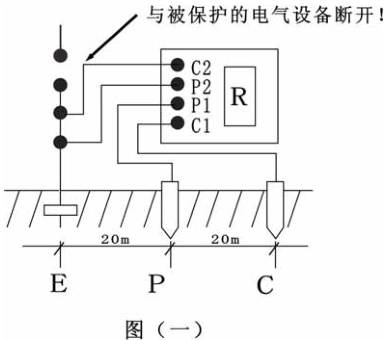

1. 接地電阻測量（如圖一）

? 沿被測接地極 E（C2、P2）和電位探針 P1 及電流探針 C1，依直線彼此相距20 米，使電位探針處于 E、C 中間位置，按要求將探針插入大地。用專用導線將地阻儀端子 E（C2、P2）、P1、C1 與探針?biāo)谖恢脤?duì)應聯接。開啟地阻儀電源開關“ON”，選擇合適擋位輕按一下鍵該檔指標燈亮，表頭LCD 顯示的數值即為被測得的地電阻。

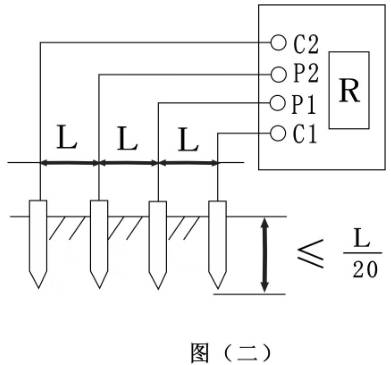

2．土壤電阻率測量（如圖二）

1) 測量時在被測的土壤中沿直線插入四根探針，并使各探針間距相等，各間距的距離為 L，要求探針入地深度為 L/20cm，用導線分別從 C1、P1、P2、C2各端子與四根探針相連接。若地阻儀測出電阻值為 R，則土壤電阻率按下式計算：

Ф=2πRL

其中：

Ф—土壤電阻率（Ω·cm）

L—探針與探針之間的距離

R—地阻儀的讀數（Ω）

用此法測得的土壤電阻率可近似認為是被埋入探針之間區域內的平均土壤電阻率。

2) 測地電阻、土壤電阻率所用的探針一般用直徑為 25mm，長 0.5～1m 的鋁合金管或圓鋼。

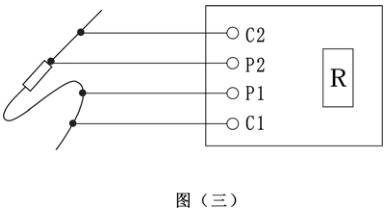

3．導體電阻測量（圖三）

4．地電壓測量

? 測量接線如圖一，撥掉 C1 插頭，E、P1 間的插頭保留，啟動地電壓（EV）檔，指示燈亮，讀取表頭數值即為 E、P1 間的交流地電壓值。

5．測量完畢按一下電源“OFF”鍵，儀表關機。
