系統設計總體結構框圖

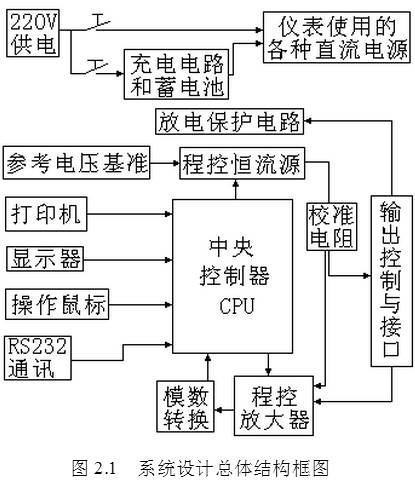

? 系統設計總體結構框圖如圖2-1所示。

? 直流電阻快速測試裝置的結構如圖2.1所示，本設計需要各種大小不同的恒流源，程控恒流源由CPU控制，產生各種大小不同的恒定電流。打印機和RS232通訊是提供測量數據的輸出裝置。顯示器是提供給測試人員操作儀器時使用的。模數轉換與程控放大器是針對各種大小不同的信號而設計的。輸出控制與接口提供恒流與電壓信號測量的。直流電阻快速測試裝置，采用多恒流源、對比采樣實現寬量程、高精度、交直流兩用的直流電阻測量。系統的設計思路是讓一個待測的電阻通過電流，再在兩邊測量電壓，然后經過放大器將電壓放大，放大的電壓經過AD轉換器輸送給單片機進行處理。?

? 本系統裝置集大小量程于一體，采用典型的四線制測量法，恒流源的穩定設計，高精度AD及對比采樣，保證信號穩定，提高測量標準電流的不確定度。電平供電，實現直流測量，控制器完成數據采集、信號處理、恒流源控制、顯示、打印、鼠標及串口通訊，是一種高精度寬量程的新型的直流電阻快速測試裝置。本發明采用全新電源技術，具有性能穩定，測量迅速、體積小巧、便攜式、量程大，測量精度高，數據重復性好等特點。是測量變壓器繞組以及大功率電感等設備直流電阻的理想裝置。

按鍵的介紹?

? 鍵盤在單片機應用系統中，實現輸入數據、傳送命令的功能，是人工干預的主要手段。鍵盤分兩大類：編碼鍵盤和非編碼鍵盤。編碼鍵盤：由硬件邏輯電路完成必要的鍵識別工作與可靠性措施。每按一次鍵，鍵盤自動提供被按鍵的讀數，同時產生一選通脈沖通知微處理器，一般還具有反彈跳和同時按鍵保護功能。這種鍵盤易于使用，但硬件比較復雜，對于主機任務繁重之情況，采用8279可編程鍵盤管理接口芯片構成編碼式鍵盤系統是很實用的方案。非編碼鍵盤：只簡單地提供鍵盤的行列與矩陣，其他操作如鍵的識別，決定按鍵的讀數等僅靠軟件完成，故硬件較為簡單，但占用CPU較多時間。有：獨立式按鍵結構、矩陣式按鍵結構。
