? 電纜故障定位儀采用多種探測方式，應用當代最先進的電子技術成果。采用計算機技術及微電子技術，具有智能化程度高、功能齊全、使用范圍廣、測試準確、使用方便等特點。定位儀設計檢測飛機電纜故障,在民航機務中是非常重要的;根據飛機電纜的自身特點,提出一種能對其進行有效測試與診斷的方法一低壓脈沖法,并利用單片機和CPLD技術,設計出飛機電纜缺陷檢測定位裝置;該定位儀主要由三部分構成,即:信號采集電路、系統控制電路、人機交互電路;同時,采用兩套品振,既保證了信號的高速采集,又滿足系統的低速處理,具有低成本、輕便靈巧、測試準確等特點;同時,除了應用于飛機電纜檢修外,還可進一步應用于電信、電力等部門的短距離電纜測試缺陷檢測.

工作原理

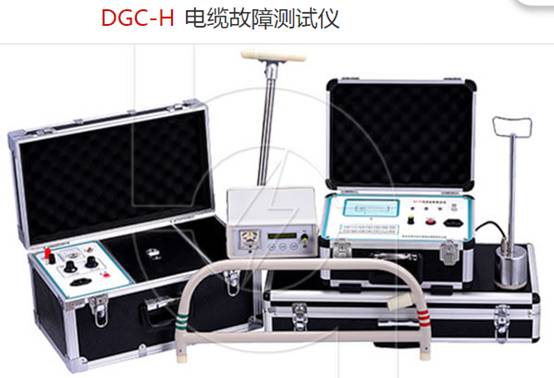

　　電力電纜故障測試儀由電力電纜故障測試儀主機、電纜故障定位儀、電纜路徑儀三個主要部分組成。電纜故障測試儀主機用于測量電纜故障故障性質，全長及電纜故障點距測試端的大致位置。電纜故障定點儀是在電纜故障測試儀主機確定電纜故障點的大致位置的基礎上來確定電纜故障點的精確位置。對于未知走向的埋地電纜，需使用路徑儀來確定電纜的地下走向。電力電纜故障進行測試的基本方法是通過對故障電力電纜施加高壓脈沖，在電纜故障點處產生擊穿，電纜故障擊穿點放電的同時對外產生電磁波并同時發出聲音。

弧反射法

? (二次脈沖法)在電纜故障定位中的應用的工作原理：首先使用一定電壓等級、一定能量的高壓脈沖在電纜的測試端施加給故障電纜，讓電纜的高阻故障點發生擊穿燃弧。同時，在測試端加入測量用的低壓脈沖，測量脈沖到達電纜的高阻故障點時，遇到電弧，在電弧的表面發生反射。由于燃弧時，高阻故障變成了瞬間的短路故障，低壓測量脈沖將發生明顯的阻抗特征變化，使得閃絡測量的波形變?yōu)榈蛪好}沖短路波形，使得波形判別特別簡單清晰。這就是我們稱之為的“二次脈沖法”。接收到的低壓脈沖反射波形相當于一個線芯對地完全短路的波形。將釋放高壓脈沖時與未釋放高壓脈沖時所得到的低壓脈沖波形進行疊加，2個波形會有一個發散點，這發散點就是故障點的反射波形點。這種方法把低壓脈沖法和高壓閃絡技術結合在一起，使測試人員更容易判斷出故障點的位置。與傳統的測試方法相比,二次脈沖法的先進之處，是將沖擊高壓閃絡法中的復雜波形簡化為最簡單的低壓脈沖短路故障波形，所以判讀極為簡單，可準確標定故障距離。

三次脈沖法

? 采用雙沖擊方法延長燃弧時間并穩弧,能夠輕易地定位高阻故障和閃絡性故障。三次脈沖法技術先進,操作簡單,波形清晰,定位快速準確,目前已經成為高阻故障和閃絡性故障的主流定位方法。三次脈沖法是二次脈沖法的升級，其方法是首先在不擊穿被測電纜故障點的情況下，測得低壓脈沖的反射波形，緊接著用高壓脈沖擊穿電纜的故障點產生電弧，在電弧電壓降到一定值時觸發中壓脈沖來穩定和延長電弧時間，之后再發出低壓脈沖，從而得到故障點的反射波形，兩條波形疊加后同樣可以發現發散點就是故障點對應的位置。由于采用了中壓脈沖來穩定和延長電弧時間，它比二次脈沖法更容易得到故障點波形。相對于二次脈沖法由于三次脈沖法不用選擇燃弧的同步時長，操作起來也跟加簡便。

相關應用

? 在電力行業和一些使用電纜的行業，非凡是在一些復雜的電力系統中，要找到地下電纜線路的故障是十分困難的事。但是，在這方面功能多樣且操作簡便的設備不斷出現，不但可以降低探測故障的高額成本，而且可以減少艱苦查找電纜故障時不可避免的長時間停電，給排除故障帶來了很多方便。

直埋電阻

? 在地下直埋電纜和地下住宅配電(URD)系統中探測故障是一件非常費時的事，并且會對用戶引起十分不便的停電，某些技術還可能會損壞電纜。而對一些技術要求高的設備，其操作較為復雜，只有受過嚴格培訓的操作人員才能使用，這給這類技術設備的推廣應用帶來了許多不便。因此，選擇合適的技術，部分地取決于故障探測器的設計人員了解的電纜系統設計的知識，也部分地取決于設備和操作人員對這方面的專業技術知識的了解。有了合適的設備和在現場工作的專業技術，是快速有效地探測故障的第一步。錘擊(脈沖)法

　　許多電力公司采用錘擊(脈沖)法。這種技術在一個簡單的電纜系統中探測高阻故障是最有效的。錘擊法包括采用一個脈沖或沖擊電壓來沖擊停電的電纜，當一個有效的高壓脈沖擊中故障區域時，故障點就閃絡，并產生一個操作人員可聽見的沿電纜表面?zhèn)鬏數腻N擊聲。但探測電纜故障往往需要幾次錘擊，多次重復沖擊可能會損壞電纜。
