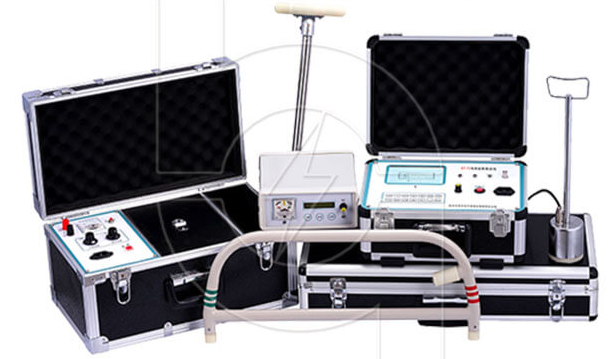

? 電纜故障精確定點

? 在實際的電纜故障查找過程中，在故障粗測完成后，往往只是得到了一個故障點的初步測距結果，考慮電纜有預留、彎曲等情況，當我們根據測距結果及電纜路徑圖紙找到的電纜故障位置一般與實際的電纜故障位置都是有一定的差距的，這就需要我們?cè)陔娎|粗測距完成后，以其數據為基礎，在一定范圍內，進行精確定位探測工作，逐步縮小故障可能的范圍，最終確定正確的故障點，達到故障點查找的目的。這對不同性質以及電纜所處地理環境的不同，對于精確定點，主要有一下幾種形式：

一、聲測法

? 聲測法我們可以理解為通過對故障電纜施加高壓脈沖信號，使故障點擊穿放電后，通過特定儀器對擊穿放電音進行探測的方法。

1.方法描述

? 該方法的定點測試原理與沖閃法進行測試的原理很相近，都是利用高壓設備向電纜傳入高電壓，是故障點位置產生放電。隨著故障點位置的放電，會產生一定的放電聲響，往往這種聲音是可以聽到的，只需要通過打開電纜溝槽的蓋板、工井的井蓋來進行聲音的識別。對于直埋敷設的電纜，為了避免開挖，需要借助一定的聲波探測儀器，收集放電產生的地面震動，或管道震動聲響，在聲音最大的位置就可以確定故障點。

? 老式的電纜故障定點儀，一般都是用耳機監聽或觀察機械式指針的擺動來判斷是否有故障點放電產生的聲音信號的，檢測手段相對落后，對信號里包含的信息利用不充分，由于聲音信號一瞬即逝，時間短暫，使測試人員難以捕捉到有效的聲音信號，造成判斷不準確。

新式的微電子技術室我們可以利用微機記錄下故障點的各種聲音信號，同時排除環境噪音的干擾，使故障查找人員可以有充足的時間和手段收集各類有效的信號，進而進行故障點的查找、定點和分析工作。

2.優缺點

（1）優點?

這種方法容易理解，便于掌握，可信性較高。

（2）缺點

? 1）受外界環境的影響較大。實際測試中，外界環境噪聲的干擾很大，使人很難辨認出真正的故障點放電聲音，有時為了排除外界噪聲干擾，需要夜深人靜時才能測試。

? 2）受人的經驗和測試心態的影響較大。因?yàn)樾枰萌说亩淙ヂ牱烹娐曇簦瑴y(cè)試操作人員的經驗和測試人員分辨聲音的靈敏度成為能否找到故障點的關鍵。實際測試時，操作人員遠離高壓設備已停止工作或懷疑自己已經偏移了電纜路徑而使故障定點工作不能繼續進行。

二、聲磁同步定點法

? 聲磁同步定點法是一種相比聲測法揚長避短而研究出的新方法，它的基本原理同聲測法一樣，可以測試出除了純金屬性接地短路故障以外的幾乎所有施加足夠高的高壓脈沖信號后就可以使故障點產生放電發出聲響的故障。這種方法主要是利用聲音和磁場到達探測儀器時間不同步的原理，對探測儀器接收到的放電磁場和放電聲音信號之間的時間差的長短來進行故障定點定位判斷的。聲磁同步法相比聲測法的根本不同點是，探測儀器除了接收故障點放電的聲音信號外，還要同步的接收故障點放電產生的脈沖磁場信號。

1.測試原理

? 在向故障電纜中加高壓脈沖信號使故障點放電時，故障點處會產生聲音信號，同時放電電流會在電纜周圍產生脈沖磁場信號；通過振動傳感器和感應線圈，利用現代微電子技術可把聲音信號和脈沖磁場信號記錄下來；如果在記錄磁場信號的同時觸發到儀器探頭放置的地方，所用時間完全可忽略不計，而聲波傳播速度則相對慢很多（傳播時間為毫秒級），這樣，對于性質相同的故障點放電特征信號，其脈沖波的聲磁信號到達探測儀器的時間會產生差別，對于故障定點工作，就是通過不斷的在粗測范圍內，改變探測儀器的接收位置，找到聲磁信號間時間差最短的點位，這里一般是利用儀器判斷兩者的時間差的，因?yàn)槁暣判盘?hào)時間差的大小代表了故障點位置距離探測位置的遠近，從而當找到聲磁信號之間接收的時間差最小的位置，就可以判斷，故障點位置在探測儀器所在的地面下方。

? 由于在接收到脈沖磁場后和接收到放電聲音前的這段聲磁時間差內，外界是相對安靜的，這段時間內的聲音波形近似為直線，直線的長度就代表時間差的長短。電纜路徑可依據磁場波形的正負來查找，測試人員定點時不會偏離電纜。聲磁時間差是利用放電聲音波形前面的（虛光標左邊）直線部分代表，故障點通過比較這段直線的長短就可以找到，在直線位置最短時，探頭所在的正下方就是故障點。

?需要注意的是：由于周圍填埋物不同以及埋設的松軟程度不同等原因，很難清楚知道聲音在電纜周圍介質中的傳播速度，所以很難根據聲、磁信號的時間差，確切的知道故障點與探頭之間的距離。

2.各種故障形式的接線方式

? 用聲磁同步法進行故障定點的必要條件是：測試探頭必須接收到脈沖磁場信號和故障點放電的聲音信號。

? 由于聲磁同步法進行故障定位時，是通過先接收到脈沖磁場信號觸發儀后，開始接收記錄地下傳來的聲音信號的。所以對故障電纜進行施加脈沖電壓使故障點放電時，故障電纜能否發出較強烈的、能被儀器接收到的脈沖磁場信號，是能否繼續進行故障定點的前提。那么連接高壓信號發生器對故障電纜施加沖擊電壓時，在接線方式上一定想辦法使金屬護層參與到放電的兩者之間，護層兩端的接地線要接好，這樣在電纜的周圍，就能收到比較強的脈沖磁場信號.
