串聯諧振在電力電纜耐壓試驗中的應用

發布時間:2021-01-27 16:54:33 瀏覽次數:2770

眾所周知,電力系統中電力電纜是容量較大的電力設備,電力電纜在敷設完成投運之前要進行耐壓試驗,以保證電力電纜的完好,而傳統的耐壓設備容量小,不能滿足長距離電纜耐壓試驗的要求,這時候就需要利用在電力系統中有利也有弊的諧振了。

我們已知,在回路頻率,電感,電容三者滿足諧振條件時,回路產生諧振,此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素,即電壓諧振倍數,一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振,再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振,變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

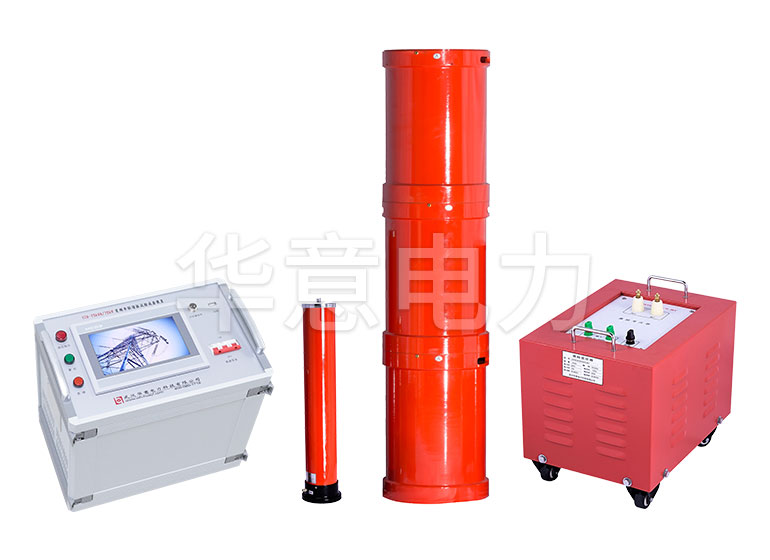

1. 所需電源容量大大減小。系列串聯諧振試驗裝置是利用諧振電抗器和被試品電容產生諧振,從而得到所需高電壓和大電流的,在整個系統中,電源只需要提供系統中有功消耗的部分,因此,試驗所需的電源功率只有試驗容量的1/Q倍(Q為品質因素)。

2. 設備的重量和體積大大減小。串聯諧振電源中,不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器,而且,諧振激磁電源只需試驗容量的1/Q,使得系統重量和體積大大減小,一般為普通試驗裝置的1/5~1/10。

3. 改善輸出電壓波形。諧振電源是諧振式濾波電路,能改善輸出電壓的波形畸變,獲得很好的正弦波,有效地防止了諧波峰值引起的對被試品的誤擊穿。

4. 防止大的短路電流燒傷故障點。在諧振狀態,當被試品的絕緣弱點被擊穿時,電路立即脫諧(電容量變化,不滿足諧振條件),回路電流迅速下降為正常試驗電流的1/Q。而采用并聯諧振或者傳統試驗變壓器的方式進行交流耐壓試驗時,擊穿電流立即上升幾十倍,兩者相比,短路電流與擊穿電流相差數百倍。所以,串聯諧振能有效地找到絕緣弱點,又不存在大的短路電流燒傷故障點的憂患。

5. 不會出現任何恢復過電壓。被試品發生擊穿閃絡時,因失去諧振條件,高電壓也立即消失,電弧立刻熄滅,裝置的保護回路動作,切斷輸出。
