多功能變比測試儀接線方法，變壓器多功能變比測試儀是以單片機為核心進行測量計算和自動控制，全中文菜單操作界面，具有顯示直觀、穩定性好、精度高、測量范圍寬且現場不需三相電源等優點的新一代智能化多功能變比測試儀。　　

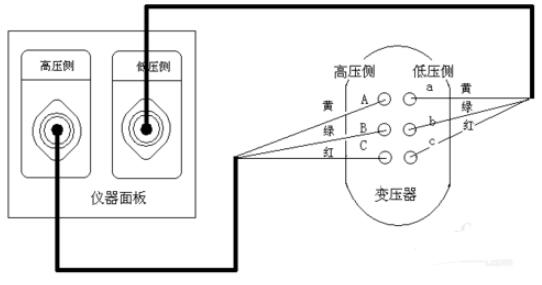

　　多功能變比測試儀三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器1#低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c，接線正確方可測試。多功能變比測試儀接線圖如下圖所示：　　

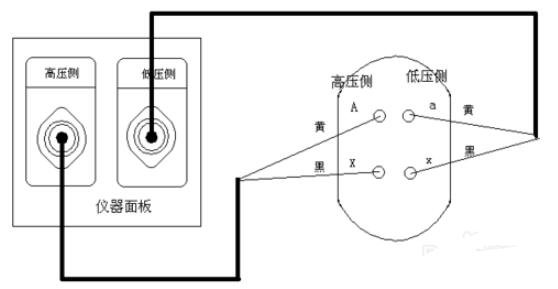

　　多功能變比測試儀單相測量時，儀器高壓側的黃、黑兩根線分別接單相變壓器高壓側的A，N，儀器1#低壓側的黃、黑兩根線分別接變壓器低壓側的a、n，接線正確方可測試。接線圖如下圖所示：　　

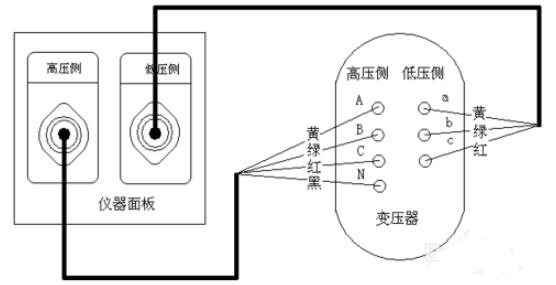

　　多功能變比測試儀測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的A、B、C、N，儀器1#低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c，接線正確方可測試。接線圖如下圖所示：　　
