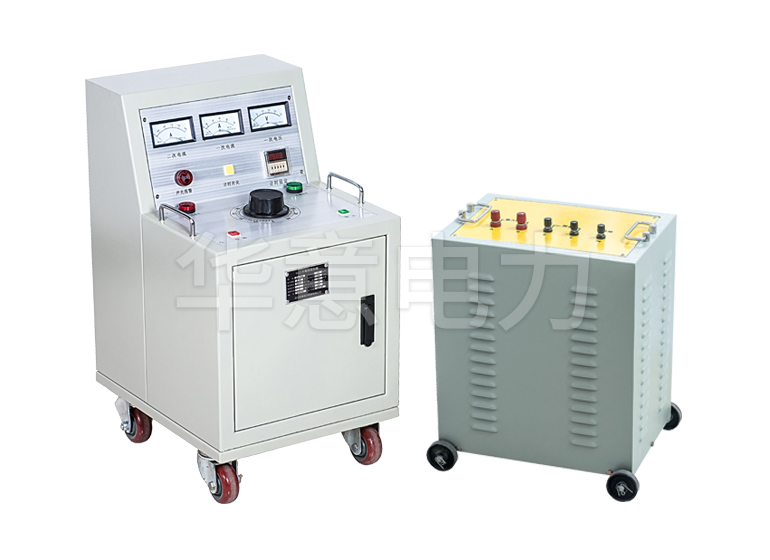

華意電力作為專業生產溫升大電流發生器(又稱電流發生器)的廠家，此次為大家介紹一下溫升大電流發生器測試的前期準備和基本條件。

　　一、溫升大電流發生器測試前期準備

　　(一)熟悉技術資料;

　　試驗人員應熟悉電氣設備制造商提供的說明和相關技術數據。 特別明確了設備繞組的絕緣機理、絕緣水平、各部件的允許溫度(溫度上升)的指定值、工作條件和溫度測量元件。 嵌入位置等。

　　(2)制定試驗計劃

　　具體來說，發電站的技術人員共同制定大型發電機溫度上升的測試計劃。

　　(3)測量定子和轉子繞組的直流電阻

　　在發電機溫升試驗中，定子和轉子繞組的冷直流電阻是溫升試驗中的重要基礎數據。 這是因為，在電氣測量定子和轉子繞組的平均溫度時，以冷卻阻力為基準值轉換繞組的平均溫度，因此測量值直接影響溫度上升試驗的正確性。 因此，在測試前請測量直流電阻值。

　　(4)校準溫度計和其他測溫單元

　　a .校準溫度計

　　在電器操作中，通常用嵌入式溫度計監視各個部件的溫度。 因此，溫度計的溫度指示值直接與溫升測試的準確性和電氣設備的正常運行有關。 因此，在進行溫度上升試驗之前，要對嵌入式溫度計進行檢查和驗證。 溫度計的指示器來不及時，可以將直流電橋連接到溫度計的導線上，直接測量溫度計的電阻值，根據公式轉換溫度。

　　b .驗證其他溫度測量單元

　　試驗前，使用測量電氣設備冷卻氣體和冷卻水的溫度計，臨時安裝試驗中使用的溫度測量單元(熱電偶或熱敏電阻)和溫度計、相關的校正設備和0.2標準。 對于要校正溫度計并直接冷卻的發電機，請監視線圈的進水溫度和出水溫度，使用精度更高的溫度計。

　　(5)選擇使用的儀表，設備和記錄表量程的選擇根據單位電壓、變流器和轉子繞組電壓的比和分流比決定。 儀表的值應在撥號盤的前半部和后半部。

　　1 .定子電路

　　定子電路需要連接3個交流電壓和電流計、2個單相電力計(或3相電力計)、1個三相電力計、1個頻率計。

　　2 .轉子電路

　　轉子電路需要標準分流器、直流毫伏計(或直流電位計)、直流電壓表。

　　3 .準備的設備和形式

　　a .直接接觸轉子集電環，測量轉子電壓的一對銅線電刷。

　　b .發電機室和主控制室之間直接通信的全套設備。

　　c .驗證準確的酒精溫度計6-8和所需的其他測試設備。

　　d .準備定子和轉子電路的測量記錄表。

　　二、溫升大電流發生器測試的基本條件

　　(1)為了準確測量在溫升試驗中測量的數據，用于測量定子功率的電表精度必須在0.5以上，轉子的測量值必須在0.2以上。

　　(2)發電機溫升試驗是一項長期的熱穩定性試驗。 每次負載測試時應穩定轉子電流，且變化范圍不超過測試電流的1%。 定子電壓、電流和電力也將耗盡。 可以保持穩定性和三相平衡，變化范圍不要超過測試值的3%。 因此，在測試中，請拆下電壓自動調諧器，將功率因數維持在額定值。

　　(3)試驗期間的冷卻介質溫度0應接近額定值或額定值。 在各測試負載下，冷卻介質的溫度變化在1K以下。

　　測試過程中，將各負載穩定1小時后，每15分鐘或20分鐘測量一次，直至穩定電量和溫度。 熱穩定性是指電動機各部分的溫度在1h以內變化到2K以下，但熱穩定所需的時間取決于電動機的種類和容量，通常需要約3~4個小時。
