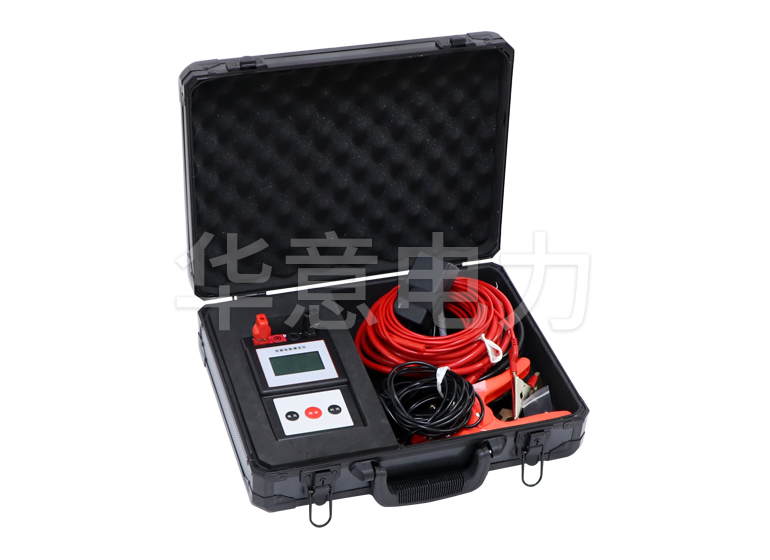

手持式回路電阻測試儀的接線及操作是一款創新型產品，產品質量體積小巧，手持式操作，電池系統供電，便于攜帶。產品設計主要技術應用于控制開關觸點的接觸電阻和其它微歐電阻的測量，測試分析速度快、準確度高。

　　手持式電路電阻測試儀的接線和操作是根據中華人民共和國新的電力執行標準DL/T845.4-2004設計的，采用高頻開關電源技術和數字電路技術相結合。適用于測量開關控制設備的回路電阻。測試電流為國家標準推薦的100A?；芈冯娮杩梢栽?00A的電流下直接測量，并以數字方式顯示。

　　目前，常規的 qj44雙臂直流電橋廣泛應用于接觸電阻的測量，但該電橋的測試電流僅為毫安級，很難發現縮小環形導線截面積的缺陷，由于接觸點之間油膜和氧化層的影響，高壓開關電路接觸電阻的測量值大了幾倍，不能反映接觸電阻的大小。為此，斷路器和隔離開關的接觸電阻測量電流不小于100a 直流，這是標準 sd301 -- 88《交流電500kv 電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》中規定的，以確保試驗結果的準確性。

　　手持式電路電阻測試儀的接線和操作

　　1、便攜式系統回路進行電阻網絡測試儀按四端子接法接線。

　　2、確認無誤后，打開電源開關，電流表、電壓表顯示為000，末尾可實現個位數跳躍。

　　3、按下測量開關，電流儀表為100A，如果不是100A請調整微調旋鈕，使電流為100A且穩定，此時電阻表顯示值是測量電阻值(如果顯示1，即測量電路電阻值超過一個范圍)，值穩定，一般為5-10秒，請立即記錄并按測量鍵停止測量。

　　4、如果測量電流小于100a 或零，使用正確的布線方法，檢查所用的大電流線路的截面是否太小，或者所連接的電路是否連接。
