100A回路電阻測試儀的接線方法
發布時間：2021-02-19 15:53:12
瀏覽次數：5619

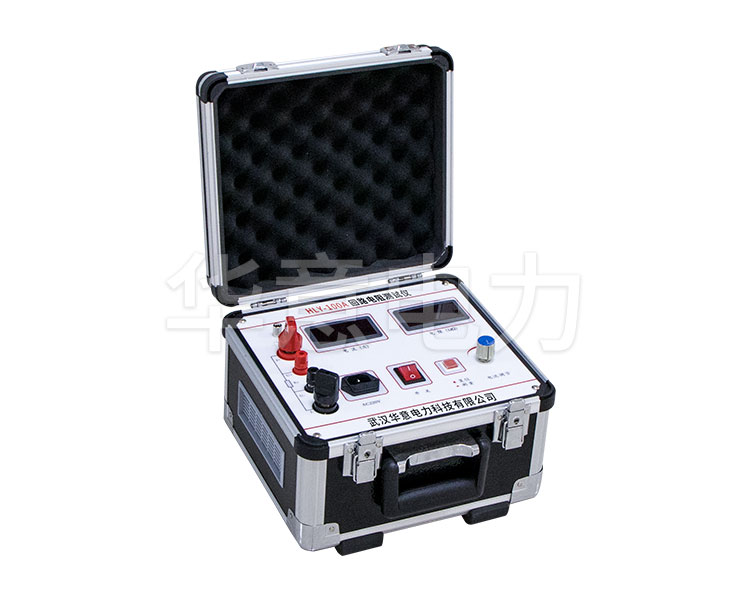

100A回路電阻測試儀的接線方法采用數字電路技術和開關電路技術制作。
是用于開關控制設備接觸電阻、電路電阻測量的設備，其測試電流采用國家標準GB763推薦的100A直流，在100A電流下直接測量電路電阻或接觸電阻，數字顯示，該儀器準確、性能穩定，電力、供電部門現場高壓開關修理和高壓開關。
100A回路電阻測試儀的接線方法和操作流程：
1、回路電阻測試儀四端子接線方法。
2、確認無誤后，接通電源開關，電流計、電壓表的顯示變為000，最后一位可以允許1位的變動。
3、按下測量開關后，電流計變為100A，或者不是100A時，請調節微調旋鈕使電流穩定在100A。 此時，電阻計的顯示值為測量電阻值。
(顯示1時，表示測量電路的電阻值超過了跨距。 )數值穩定后，通常請按下測量鍵5-10秒后立即停止測量。
4、在正確的接線方法下使用，測量電流小于100A或達到零時，請檢查使用的大電流線的截面是否過小，連接的電路是否接通。
5、測量結束后，關閉電源開關
