在我們常見的工頻耐壓設備大致可分為兩類 :傳統的工頻變壓器系統和串聯諧振系統。串聯諧振電纜耐壓裝置如何給高壓交聯電纜做試驗主要介紹了串聯諧振系統工頻耐壓設備原理、結構和使用特點。該系統對高電壓、大截面和大長度電纜的進行工頻耐壓試驗一系列介紹。

　　目前，在中低壓電纜上國外已使用超低頻電源(VLF)進行耐壓試驗。但由于此類VLF的電壓等級偏低，尚不能用于110kV及以上的高壓電纜試驗。在國內，對于低壓電纜,這種方法也使用過，但由于試驗設備的原因，沒能得到大面積的推廣。而近些年由于城、農網建設改造的進行，XLPE交聯電纜越來越多，僅僅靠直流耐壓試驗后就將電纜投入運行，而在運行電壓下發生電纜或電纜頭擊穿的事例也時有發生。所以，大家都在探索新的試驗方法。

　　CIGRI國際大電網工作會議工作組的《高壓擠包絕緣電纜竣工驗收試驗建議導則》中對目前采用的直流耐壓試驗方法提出疑議，并推薦使用工頻及近似工頻(30-300Hz)的交流試驗方法。IEC60840標準中在45-150kV敷設后電纜試驗標準中除原直流試驗標準外，增加了1.7U05分鐘或1U024小時的交流試驗標準。而在220kV等級中IEC62067/CD草案中則取消了電纜敷設后試驗中直流試驗的標準，只有交流試驗的要求，即20-300Hz1.4U060分鐘。為了更有效的對施工后的交聯電纜進行交接試驗

　　串聯諧振電纜耐壓裝置如何給高壓交聯電纜做試驗，國內很多地方也相應的出臺了地方性試驗標準，其試驗頻率大多都在30-300Hz，中低壓電纜試驗電壓為1.6-2.0倍的相電壓，高壓電纜試驗電壓一般都在1.4-1.7倍的相電壓，具體根據各個地方略有不同，湖南推薦中低壓電纜試驗頻率為45-65Hz，高壓電纜試驗頻率為35-75Hz。

　　由于電纜的電容量較大，采用傳統的工頻試驗變壓器很笨重，龐大，且大電流的工作電源在現場不易取得。因此一般都采用串聯諧振交流耐壓試驗設備。其輸入電源的容量能顯著降低，重量減輕，便于使用和運輸。初期多采用調感式串聯諧振設備(50Hz)，但存在自動化程度差、噪音大等缺點。因此現在大都采用系列調頻式(30-300Hz)串聯諧振試驗設備，也稱之為：變頻串聯諧振電纜耐壓裝置，可以得到更高的品質數(Q值)，并具有自動調諧、多重保護，以及低噪音、靈活的組合方式(單件重量大為下降)等優點。

　　綜合國內外有關技術資料，選擇合適的試驗頻率范圍是個比較重要的問題。在這方面，有一些不同的觀點和提法。就目前的國內外的提法來看，我們總結可分成3類：第1類為較寬頻率范圍30-300Hz、20-300Hz、1-300Hz;第2類為工頻范圍，45-65Hz，45-55Hz;第3類為接近工頻，35-75Hz。國外有些廠家設計串聯諧用電抗器，在特殊情況下也有采用低頻率為25Hz或20Hz的。當然頻率愈低，被試電纜的長度(電容量)可增大。但是電抗器鐵心因此放大，使重量增加。

　　35kV及以下電壓等級的電纜使用數量多，實驗工作量大，所以此類耐壓試驗裝置應該體積小，重量輕，串聯諧振電纜耐壓試驗裝置由此誕生。

　　串聯諧振電纜耐壓裝置如何給高壓交聯電纜做試驗，要求單個人能現場搬動的部件重量不超過30kg，要求兩人能現場搬動的部件不超過60kg，適合現場搬動，電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。本裝置具有以下特點：

　　(1)操作簡便

　　具有自動/手動調諧功能;大屏幕顯示電壓、電流和頻率等參數;具有過壓過流整定與保護功能;具有失諧保護功能;具有自動記時和時間到關閉功能;電壓調節具有零位啟動功能，以保證調諧的安全性和高壓回路的零起升壓;

　　(2)配置靈活

　　電抗器采用多臺式，試被試設備可串可并使用，而且可以根據被試設備確定帶到現場區的電抗器的個數;

　　(3)重量輕、體積小

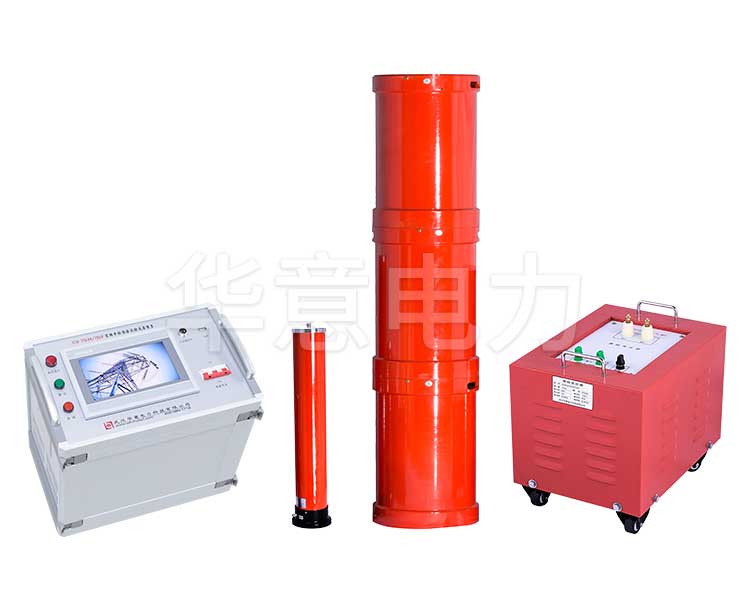

　　以一套2kM長的10kV電纜(高壓電流2.)為例，單臺電抗器重量35kg(2臺)，變頻控制箱重量12kg，勵磁變壓器重量15kg。
