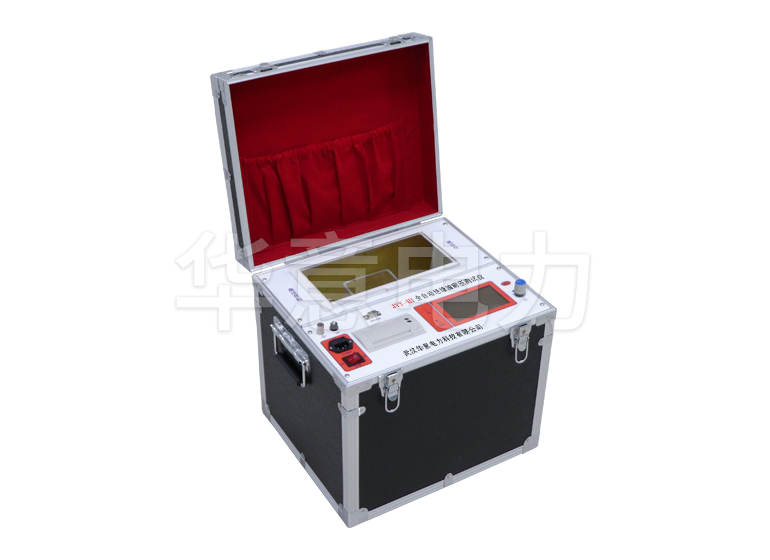

在電力系統中，絕緣油耐壓測試儀經常使用到，用戶朋友也經常碰到絕緣油耐壓測試儀校準方法的問題，下面我們就來簡單介紹一下。

　　絕緣油是廣泛應用于高壓電氣設備里的絕緣介質。 高壓電氣設備在長期運行中，絕緣油的質量逐漸變化，設備的絕緣性能逐漸下降。 必須定期測試絕緣油的電氣強度，以確保電氣設備安全運行。 “擊穿電壓”是體現絕緣油介電強度的重要指標，是衡量絕緣油耐壓能力的標準。 絕緣油耐壓測定器是在電力系統中測定絕緣油耐壓強度的測量儀器。

　　目前國內生產的各類油耐壓儀種類繁多，但這類儀器的校準還沒有相關標準，由于電氣結構和校準方式的特殊性，無法準確校準這類儀器。 設計具有矢量測量功能的絕緣油耐壓測定器校正裝置，可以校正0~100kV精度在2%以下的油耐壓計。

　　目前國內對絕緣油耐壓測試儀有兩種校準方法：

　　1 )單端測量法：將絕緣油耐壓測量儀的油箱蓋打開，拆下任一電氣支架和絕緣套筒，只留電的緊固端，通過交流高壓計高壓端的測試線連接到電緊固端，交流高壓表的接地端與設備的接地端一起連接到實驗室將電壓提高到適當的大小，并保持不變。

　　同時記錄儀器的讀數和高壓表的讀數。 高壓表的讀數的兩倍是輸出電壓的標準讀數。

　　2 )雙路輸出測量法：拆下兩個電的支撐件和絕緣套筒，用兩個交流高壓計的高壓端分別與兩個電氣連接件連接，兩個高壓計的接地端與設備的接地端一起可靠地與實驗室的接地端連接。 2個高壓表的讀數之和為標準輸出電壓值。

　　由于絕緣油耐壓測量器的高壓輸出呈中間對稱接地，因此我認為單端測量法只需校正一個高壓端子的接地電壓即可。 中間抽頭的目的是降低絕緣油耐壓測量儀輸出的對地電壓電平，降低對地的絕緣電平，但由于中間抽頭難以完全對稱，為了減小誤差，雙路輸出測量法同時測量了絕緣油耐壓測量儀的兩個高壓輸出端子的對地電壓，但是最后結果用代數和表示而不是矢量測試，會有一些附加誤差。

　　而且許多絕緣油耐壓測試儀的功率較小，普通高壓分壓器的輸入阻抗已經遠遠大于其額定功率，因此校準過程中很可能發生壓降現象。 在國外，校準絕緣油耐壓測量儀時采用替代方法，校準時取下油杯，放置大小正好適合電氣緊固端的校準裝置。 讀數為模擬指針，表明該校準裝置是考慮負荷效應而設計的，但限于體積，其準確度為3%，只能用于10級以下的絕緣油耐壓測量儀。
