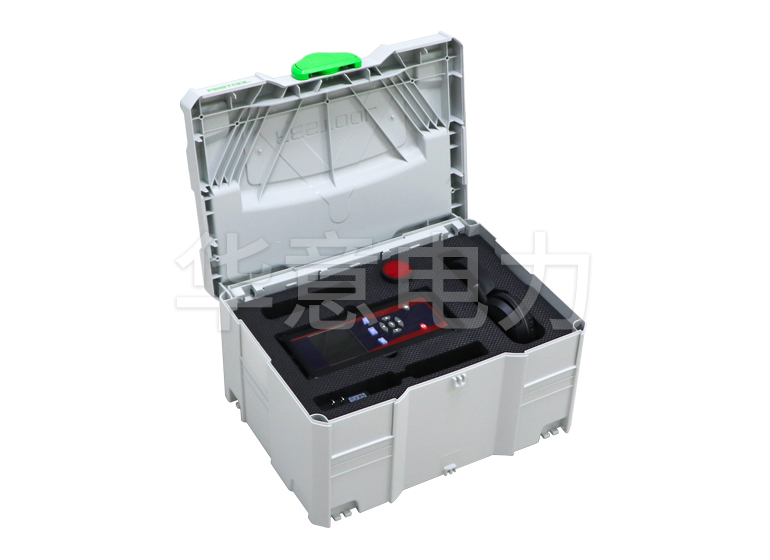

局部放電檢測儀相關知識簡介，局部放電檢測儀也稱為局部放電儀。 局部放電測量儀，局部放電測試系統。 局部放電檢測儀是開發生產的新型儀器。 基本上致力于維持以往局部放電檢測儀的優點和功能，縮小設備的體積、重量，使之成為名副其實的便攜式設備。

　　局部放電檢測儀相關專業名詞知識介紹：

　　1、時間窗(門單元)

　　時間窗是為了防止比局部放電大的干擾信號進入峰值檢波電路而設計的電路裝置。 由于在實際試驗時，特別是現場試驗時，不可避免地會引入一些干擾，因此時間窗的使用顯得更加重要。

　　時間窗的工作原理分為打開(高亮區域)和關閉(非高亮區域)橢圓的掃描定時，通過改變時間窗的位置和寬度來打開放電脈沖置于導通(高亮區域)，關閉干擾脈沖(未施加區域)。 此時，儀表的讀數是放電脈沖值，噪聲與大小無關，對放電脈沖值沒有影響。 此時，如果兩個時間窗同時關閉，則儀表的讀數為整個橢圓的脈沖峰值。

　　2、視在放電量校準器

　　視在放電量校準器是標準的電量發生器，在試驗前輸出一定的電量和試驗品的兩端，模擬用該電量放電時的局部放電測試儀的響應，此時調整刻度系數，確定局部放電測量器的范圍，試驗時測量該試驗品在額定電壓下的視放電量。 由于該放電量不是直接測量，而是用標準電量發生器進行比較間接測量，因此被稱為“視在放電量”。 校準電量發生器是測量局部放電時所需的儀器，其性能參數直接關系到測試結果的準確性。

　　視在放電量校正器由校正脈沖電壓發生器和校正電容器串聯構成，其參數主要包括脈沖波形的上升時間、衰減時間、內阻、脈沖峰值、校正電容器值等。

　　校準脈沖電壓發生器電壓波形的上升時間為從0.1U0到0.9U0的時間，衰減時間定義為從峰值到0.1U0的時間。

　　3、局部放電

　　局部放電是指在絕緣的局部位置放電，不構成絕緣整體的貫通破壞。 有內部放電(介質內部)、沿面放電(介質表面)、電暈放電(電極前端) 3種放電形式。

　　4、電荷量q

　　向試料兩端瞬間注入一定的電荷量，使試料的端電壓變化和局部放電本身引起的端電壓變化相同。 該注入量是局部放電的表觀電荷量。

　　5、檢測阻抗

　　檢測阻抗是提取檢測信號的裝置，在使用中，為了提高局部放電測量的靈敏度、分辨率、波形特性、信噪比，必須根據不同的測試目的，根據受試者的種類選擇適當的檢測阻抗。
