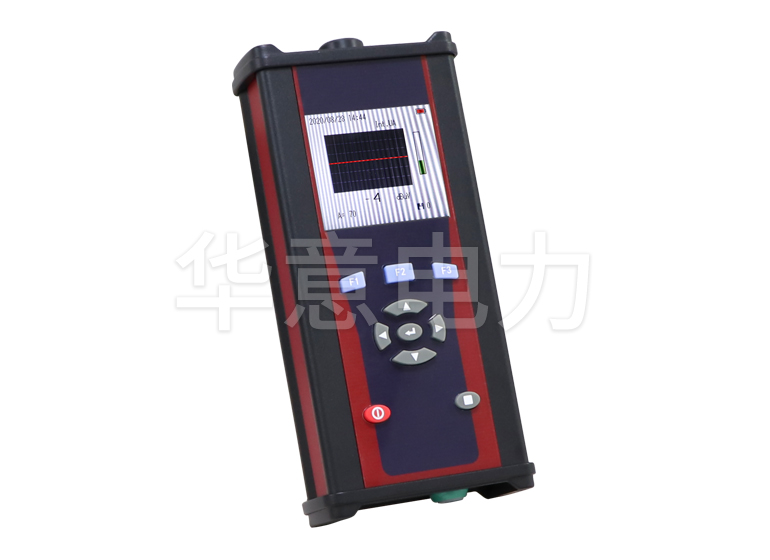

開關柜局部放電檢測儀采用先進的抗干擾組件和獨特的門顯示電路，并具有四種高頻橢圓掃描，適用于高壓產品的型式、出廠試驗，新產品研制試驗，電機、互感器、電纜、套管、電容器、變壓器、避雷器、開關及其它高壓電器局部放電的定量測試。可供制造廠、科研部門、電力部門現場使用。

　　在試驗電壓下產生局部放電時，經耦合電容Ck產生脈沖電流，由輸入單元拾取得脈沖訊號，經低噪聲前置放大、濾波放大器選擇所需頻帶及主放放大后，在示波屏的橢圓掃描基線上顯示出放電脈沖，同時也送到脈沖峰值表(對數表)顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值表的工作時間，并在這段時間內將顯示屏的顯示加亮，寬度與位置可以改變，進一步加強了抗干擾能力。

　　開關柜局部放電檢測儀是研制開發生產的一種新型儀器。該儀器具有靈敏度高、放大器系統動態范圍大、測試的試品范圍廣、操作簡便等優點。并采用先進的抗干擾組件和獨特的門顯示電路，抗干擾能力強，并具有四種高頻橢圓掃描，適用于高壓產品的型式、出廠試驗，新產品研制試驗，電機、互感器、電纜、套管、電容器、變壓器、避雷器、開關及其它高壓電器局部放電的定量測試。可供制造廠、科研部門、電力部門現場使用。

　　開關柜局部放電檢測儀特點優勢

　　1、局部放電測試儀的操作、維護應由能勝任的相關專業人員進行;

　　2、局部放電測試儀試驗現場電壓高達幾萬伏，試驗人員應嚴格遵守所有安全預防措施。試驗區域應有明顯、清晰的警示牌，現場任何人都應該知道高壓區域。直接從事的測量人員應了解測量回路中所有帶電元件、高壓元件，不直接從事測量的人員應被隔離在試驗區域之外。在試驗過程中及上電后，任何人不得進入高壓區;

　　3、在試驗以前，操作人員應掌握測試線路、測試方法、測試步驟和測試目的;

　　4、試驗現場要整潔、干凈，不應存放其他無關的物品。在高壓區間的地面上不應有雜亂的金屬小塊(如裸銅線段、螺絲、螺帽和其它小金屬塊等)，被試品、升壓變壓器、耦合電容等應與周圍保持適當距離;

　　5、被試品、升壓變壓器、耦合電容等表面應保持干燥清潔，因為表面的濕氣和污垢會引起表面的局部放電，導致測量異常;

　　6、試驗操作人員按規程要求連接線路，試驗區各種金屬物體應牢固接地，檢查并改善試驗區內一切可能放電的部位(如不能有尖、銳角)，特別注意各種地線是否良好接地;

　　7、在試驗開始加壓前，試驗人員必須詳細而全面地檢查一遍線路，以免線路接錯。特別應關注接地線、高壓線和強電回路的連線是否牢固連接;

　　8、試驗異常時，應首先切斷電源，再作進一步處理;

　　開關柜局部放電檢測儀注意事項：

　　1. 在試驗開始加壓以前，試驗人員必須詳細而全面地檢查一遍線路，以免線路接錯。測試儀器處的接地線是否與接地體牢固連接，若連接不牢或在準備工作時掐頭去尾線被腳踢斷，這將可能引起人身和設備事故;

　　2.對于連接線應避免將尖端暴露在外，防止尖端電暈放電，尤其對于電壓等級較高的局部放電試驗，必要時要加粗高壓連接線及加裝防電暈罩，減小因場強過高引起的電暈放電。屏蔽罩不能與試品的瓷裙相接觸;

　　3. 一般情況下，在試驗過程中，被試品在耐壓、預升壓時局部放電量都比正常值大很多，此時儀器的儀表必然會超出滿刻度。為防止儀器損壞，應將儀器的增益粗調旋鈕逆時針旋轉一檔或更多檔，以不超出滿刻度為標準。當電壓降至測量電壓時，再將增益粗調開關順時針旋轉一檔或更多檔，以便記錄測量值;
