地埋電纜故障測試儀用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的精確測試。還可以測試電纜路徑、埋深，以及電波測速，核定電纜長度等，并可建立電纜檔案以便日常維護管理。

　　地埋電纜故障測試儀采用多種探測方式，應用當代先進的電子技術成果。采用計算機技術及微電子技術，具有智能化程度高、功能齊全、使用范圍廣、測試準確、使用方便等特點。

　　地埋電纜故障測試儀系統組成

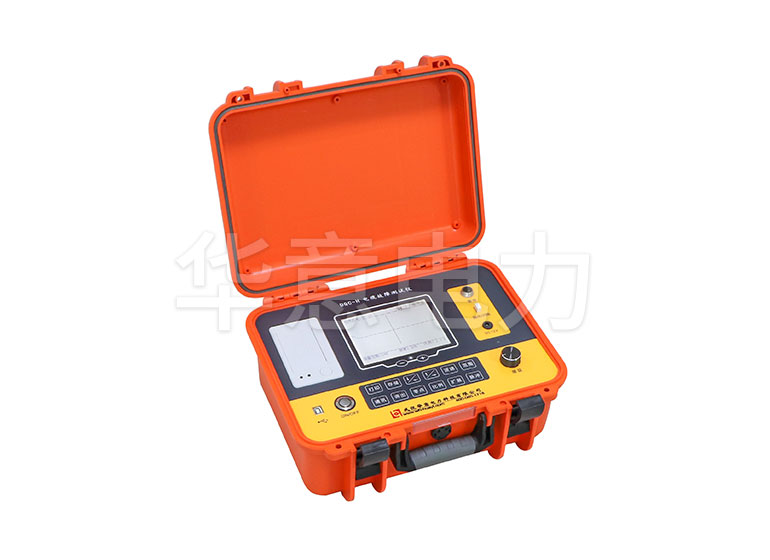

　　1.電纜故障測試儀主機

　　2.電纜路徑及故障定點儀

　　3.電纜故障一體化高壓發生器

　　4.電纜識別儀

　　5.高壓電纜安全刺扎器

　　6.高壓設備:電流取樣器、電纜故障一體化高壓發生器、脈沖電容器、成套專用測試線等。

　　地埋電纜故障測試儀操作方法與步驟

　　開機前的準備工作和一般測試方法：

　　1.在進行現場故障測試之前應檢查儀器電量是否充足。若儀器電量不足時，應接外接電源，儀器方可正常使用。

　　2.開啟儀器“電源開關”，待儀器進入Windows桌面系統后，稍候數秒鐘儀器自動進入電纜測試系統設置界面。按下“測試電源”鍵，此時儀器面板的“閃絡、脈沖”指示燈交替閃爍，最后并默認“低壓脈沖測試”狀態。

　　3.根據被測電纜的種類、長度及故障性質，用手指或觸摸筆單擊電纜儀相關觸摸鍵，進行初始設置。此時狀態欄將顯示設置后的當前狀態。

　　4.以上設置完后，將測試電纜夾接在被測電纜的芯線和外皮上，點擊“采樣”鍵，儀器便進入數據采集狀態。并將測得的波形顯示在屏幕上。再次點擊“采樣”鍵，儀器即進入自動采樣狀態。操作者可根據波形的幅度、位置進行“位置調節”和“振幅調節”。直至波形便于觀測時再點擊“取消采樣”為止。

　　5.如果設置的是“高壓閃絡法”，點擊“采樣”鍵后，儀器進入“采樣中”的等待狀態，高壓沖閃時，儀器會自動將采樣盒采集到的信號顯示在屏幕上。并且有自動進入“采樣中”等待狀態，準備采集下一次高壓沖閃時的信號。如果認為波形便于觀測，點擊“取消采樣”，即可進行游標操作，測出故障距離。
