電力電纜線常因線路損壞發生故障，影響生產使用和人身安全。依據路燈電纜故障測試儀的核心技術及時發現和排除線路故障，對輸電線路的安全運行有著極大的重要性。

　　我公司根據電力系統運行現代的發展需求，開發、生產了路燈電纜故障測試儀，它可以檢測地埋電纜故障及線路路徑的精確位置，為維修電纜故障提供了方便，減少破壞地面，節省人力、物力和時間，因此是各電力、廣播、郵電以及工礦企業必備的儀器。

　　一、路燈電纜故障測試儀檢測項目：

　　1：探測地埋電纜的路徑(水田下、水泥路面及瀝青路面下的電纜);

　　2：各種對地漏電故障、斷心漏電故障;

　　3：地埋電纜的線路氧化、短路故障;

　　4：樓房墻壁內的線路各種故障;

　　5：地面上使用的防水線、電纜等。

　　二、路燈電纜故障測試儀系統組成

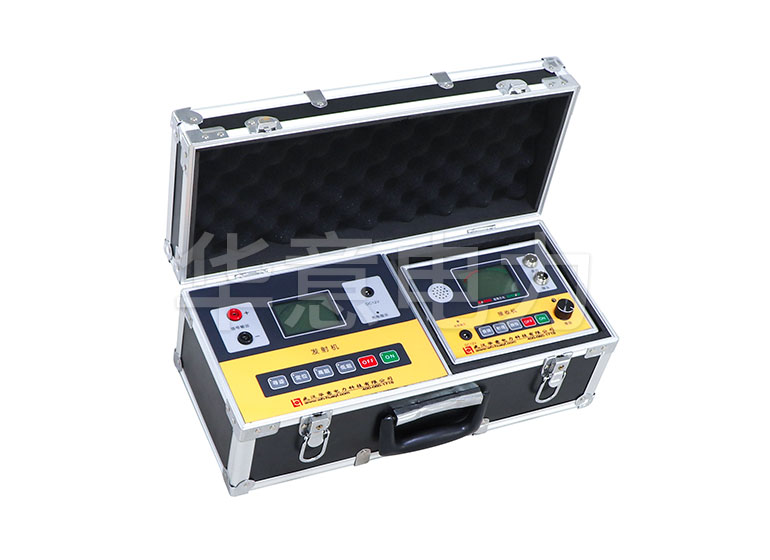

　　路燈電纜故障測試儀由測試主機、路徑信號產生器、路徑信號接收器和定位儀等幾部分組成。

　　故障測試主機包括一體化電腦、低壓脈沖產生和數據處理，用于測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。

　　路徑信號產生器產生頻率30KHz、幅度30V的斷續正弦波信號，用于尋測電纜路徑。路徑信號接收器用來接收路徑信號，用于查找電纜走向和估測電纜埋設的深度。

　　定位儀用于故障點的精確定位,是在閃測儀和路徑發生器的測試結果的基礎上進行精確定點，系統精確度小于1M以內。

　　三、路燈電纜故障測試儀主要參數

　　(一)路燈電纜故障測試儀信號發送機(發送機)

　　1：輸出信號形式：脈沖周期1.3±0.15ms,寬度 0.2 ±0.1ms,斷續周期1.8 ±1.0s;

　　2：輸出功率：脈沖功率大于2.5W(在高檔負載電阻為80KΩ時);

　　3：電源6V 4AH/20HR。

　　(二)路燈電纜故障測試儀(接收機)

　　1：接收信號形式：脈沖周期1.3±0.15ms ，寬度0.2±0.1ms，斷續周期18±1s;

　　2：探頭耗電小于20mA、插測法耗電40-60mA，

　　3：電源6V 4AH/20HR。

　　4：外形尺寸190mm×170mm×70mm。

　　(三)信號調節器

　　1：阻值22K;

　　2：標準：Q/YRA12;

　　3：外形尺寸 100mm×50mm×80mm。

　　(四)智能充電器

　　1：充電電壓6V 充電電流1.5A

　　2：電源220V 50HZ

　　3：充電時紅燈亮，充滿后綠燈亮
