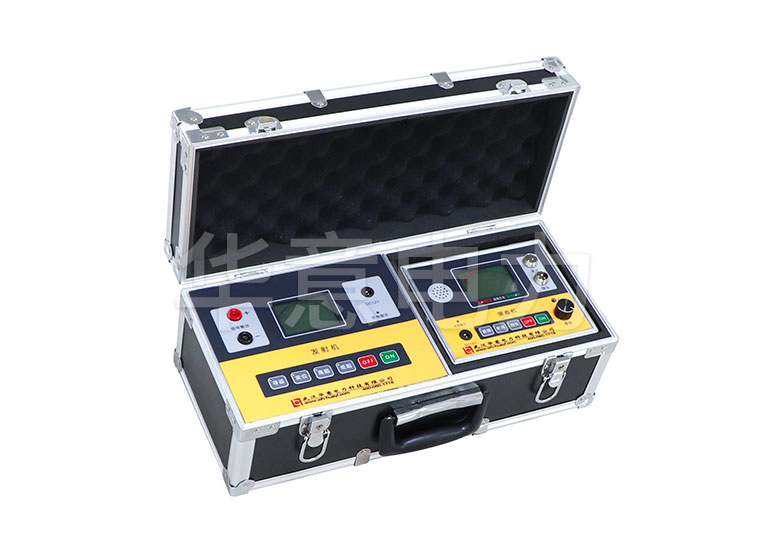

電纜故障點出現在電纜本體中，那么通信電纜故障測試儀如何判定故障點在接頭處?無論是直接閃光法還是脈沖閃光法，在通信電纜故障測試儀中，一般都會出現較為典型的故障波形，然而，如果電纜故障點出現在電纜的中間連接器或終端頭上，通常會遇到一些異常現象，下面將對以下內容進行分析和討論。

　　常見的電纜接頭有三種：環氧樹脂接頭、瀝青接頭和充油接頭，環氧樹脂接縫和瀝青接縫既有共性，也有共性。由于接頭制作工藝不好，接頭內有氣泡、電裂紋和有害雜質，造成事故隱患。因此，在環境溫度、濕度變化、過載和預防性試驗過程中會形成故障。電纜頭(中間接頭、端頭)發生故障，在試驗中發現以下現象：

　　1、一開始，故障點電阻值很低，不能進行耐壓試驗，高壓信號發生器受到高壓沖擊后，絕緣電阻將越來越高，而且沒有無故障點擊標志。

　　2、試驗過程中，故障點偶爾放電，但不穩定。

　　3、放電延遲特別長。

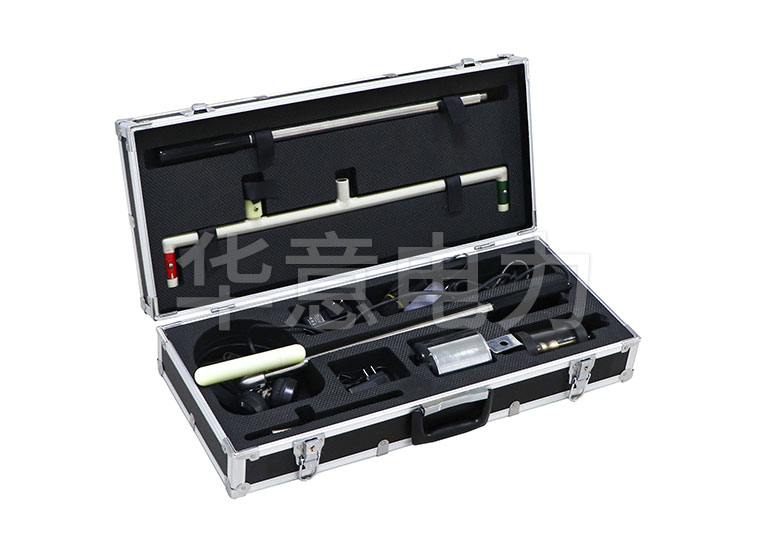

　　如果出現上述現象，應認為故障點可能在接頭上。此時，患者應耐心采取措施，充分排除故障點，取得正確的測距效果。如果不起作用，可以參照圖紙找出接頭位置，觀察電纜接頭是否正常，用通信電纜故障測試儀聽到微弱放電聲，找出電纜故障點。

　　接地故障(對地短路)：與短路故障相似，對地產生低電阻連接。

　　電纜斷裂：挖掘過程中的機械損壞或地面運動可能會導致單個或多個導體斷裂，從而導致高電阻故障。

　　間歇性故障：有時故障不是恒定的，僅根據電纜的負載偶爾發生。一個例子可能是低負載的層壓(油絕緣)電纜中的區域變干或擠壓電纜中存在局部放電。

　　護套故障：電纜外殼的損壞并不一定總是直接導致故障，但是由于水分滲透和絕緣損壞，長期會導致電纜故障。

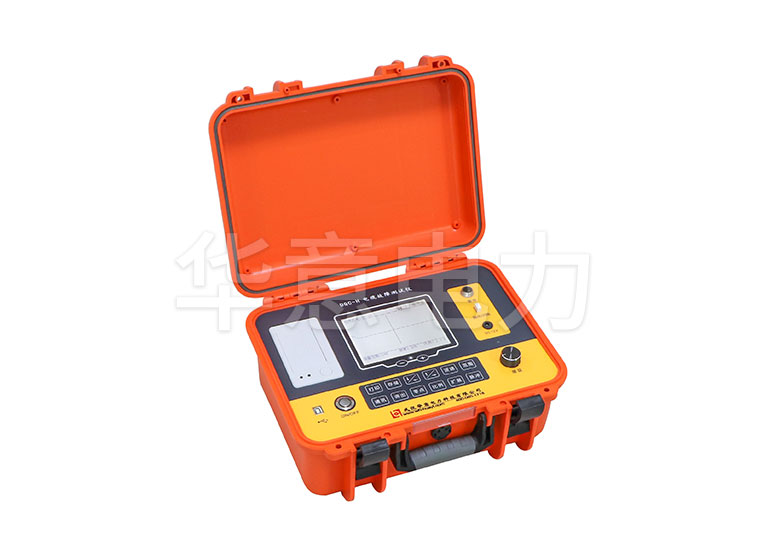

　　根據電纜故障的類型，發生故障的電壓水平，電纜系統的設計，故障電纜的周圍區域(直接埋入，導管，架空等)以及其他因素，各種可以采用測量方法和通信電纜故障測試儀。

　　次要脈沖法/多重脈沖法(SIM / MIM)：

　　SIM / MIM也稱為電涌弧反射，它基于電涌發生器或or擊器與TDR耦合在一起。高電壓脈沖沿著電纜發送，導致故障擊穿，并將高電阻故障暫時轉換為低電阻故障，可以通過TDR信號檢測到該故障以測量故障距離，故障距離評估是完全自動進行的。

　　脈沖電流法(ICM)：

　　ICM是用于在超長電纜中發生高電阻電纜故障的常規定位方法。電涌發生器/雷擊器通過電感耦合器耦合到TDR。故障中的擊穿會產生電流脈沖，該電流脈沖會在電涌發生器/ th擊器和電纜故障之間沿著電纜護套行進，從而引起TDR檢測到的反射。

　　衰減方法：

　　在某些電纜中，故障的擊穿電壓可能高于電涌發生器/沖擊器的額定輸出。在這種情況下，需要使用具有較高電壓輸出的VLF或DC電源作為高壓電源。

　　衰減方法基于電容分壓器的電壓去耦。通過施加高至擊穿電壓的高壓VLF或DC對故障電纜充電。電纜充當電容器，存儲能量，一旦擊穿，就會產生瞬態波，在電纜故障和高壓源之間傳播。瞬態波由電容耦合的TDR記錄，記錄的振蕩周期等于故障距離。與上面的ICM方法相比，衰減方法基于電容耦合器連續記錄的瞬態電壓波。

　　下面描述了衰減方法過程中的步驟。電纜帶有負電壓，電纜故障時的閃絡會產生正向放電的瞬態波，該瞬態波向電纜的近端傳播。在高壓源處，脈沖被反射而沒有極性變化。一旦脈沖傳播回電纜故障，脈沖將被反射并且極性改變。重復此過程，直到脈沖衰減并失去能量。

　　差分脈沖電流法/差分衰減法：差分ICM或衰減方法可用于很難定位的電纜故障。對于此方法，預定位過程需要兩條電纜，有故障的電纜和正常的輔助電纜。除了將三相浪涌線圈SK 3D用作耦合器外，該連接與上面針對ICM(<32 kV擊穿電壓)和衰減方法(> 32 kV擊穿電壓)所述的連接類似。

　　第一步，將高壓脈沖同時釋放到正常電纜和故障電纜中，從而獲得第一張差分圖像。其次，在兩根電纜的遠端連接一個連接新娘。然后，將健康電纜的有效長度從遠端延伸到電纜故障。由于該反射特性與第一步中的開放式測量相比有所不同，因此脈沖的反射也有所不同，而電纜故障中的反射保持不變。

　　當將兩個圖形相互疊加時，由健康電纜的延伸影響所引起的偏差點表示距電纜末端的故障距離。
