有關三相繼電保護測試儀廠家的技術標準，包括三相繼電保護測試儀廠家的技術參數，單相輸出與輸出功率、輸出精度等，繼電保護測試儀廠家，以及繼電保護測試儀的組成部件。
一、繼電保護測試儀的技術標準
技術參數：
1、交流電流源
單相輸出：6*30A
六相并聯：180A
最大輸出功率：≥250VA/相
各相輸出電流幅度、頻率和相位可以獨立調節
輸出精度：
0.1A ~0.5A：±10mA
0.5A ~ 10A：±0.2%
10A ~ 30A：±0.5%
分辨力：
0.1A ~ 10A：1mA
10A ~ 30A：10mA
單相連續輸出時間：
在 0 ~ 5A 范圍內，能連續輸出
在 5A ~ 10A 范圍內，連續輸出時間 ≥45秒
在10A ~ 20A 范圍內，連續輸出時間 ≥10秒
在20A ~ 30A 范圍內，連續輸出時間 ≥3秒
附1，哪里有三相繼電保護測試儀廠家?
在國內做繼電保護測試儀的廠家很多，型號和參數不同，價格也會不一樣。

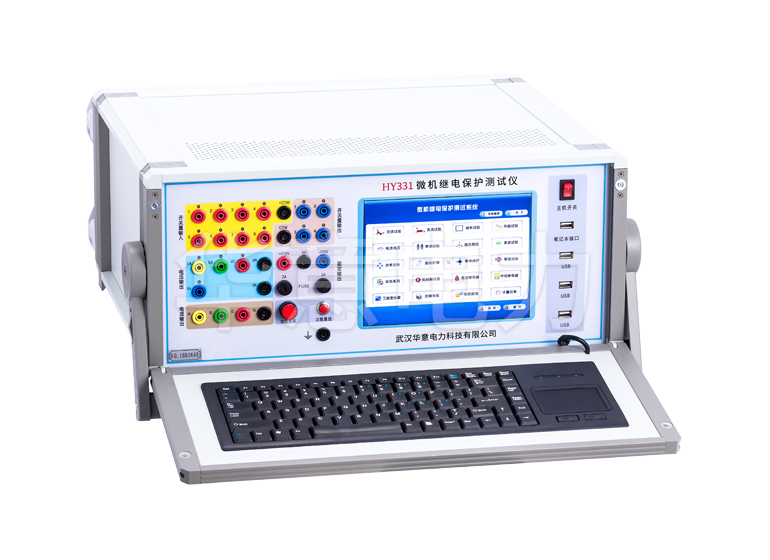

繼電保護測試儀：
微機繼電保護測試儀可完成現場大多數試驗檢定工作，可對各種(如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等)及微機保護進行檢定，并可模擬單相至三相的瞬時性、永久性、轉換性故障進行整組試驗。
1.智能型主機
主機采用高速高性能數字信號處理器(DSP),運算速度快, 傳輸頻帶寬，使裝置有強大的單機功能及較高的計算精度。
2.單機獨立運行
裝置由方便靈活的旋轉鼠標及大屏幕液晶顯示屏進行操作，全套中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器(如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等)及微機保護進行檢定，并可模擬單相至三相的瞬時性、永久性、轉換性故障進行整組試驗。
3.連接電腦運行
通過全套中文操作軟件，可完成各種大型復雜及自動化程度更高的校驗工作，進行故障回放，可方便地測試及掃描各種保護定值，實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
4.大屏幕LCD顯示屏
單機采用320×240點陣大屏幕圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，視角寬廣，直觀清晰。
5.“傻瓜式”操作
采用先進的控制器“旋轉鼠標”，大大簡化了操作部分的結構，操作簡便、快捷，容易掌握，使用壽命長。
6.高分辨率數模轉換
可產生高精度高密度擬合的正弦波，確保擬合波形線性度好，小信號輸出亦保證極小失真。即使在輸出高次諧波時，同樣可產生高精度的正弦波。
7.新型高保真功放
采用新型大功率模塊式高保真功放輸出級輸出電流、電壓，輸出功率大，每相輸出電壓高達AC120V/DC140V，電流三并輸出高達AC120A。精度好，可靠性高。
8.電流、電壓直接輸出
相電壓、相電流由直流型功放輸出，可直接輸出交流電壓、交流電流、直流電壓、直流電流，并可任意調整角度、改變頻率、疊加 0-6 次諧波。
9.自我保護
散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件具有故障診斷及輸出閉鎖等功能。
10.具有獨立專用直流電源輸出
裝置設有一路大功率110V 及 220V專用可調直流電源輸出。
11.接點豐富
7路接點輸入和2對空接點輸出。輸入接點為空接點或0～250V電位接點兼容方式，可智能自動識別。
12.一體化單機箱結構
只用交流220V電源，開機即可工作。體積小，重量輕，易攜帶，流動試驗方便。
技術參數：
1、交流電流源:
相電流輸出(有效值)： 0--30A/相，精度0.2%
三相并聯輸出(有效值)： 0--90A/三相同相位并聯輸出
相電流長時間允許工作值(有效值)： 10A
每相最大輸出功率 ：420VA
三相并聯電流最大輸出功率 ：900VA
三并電流最大輸出允許工作時間 ：10s
頻率范圍： 0--1000Hz 精度：0.001Hz
諧波次數： 2--20次 相位：0--360° 精度：0.1°
2、直流電流源:
電流輸出： 0--±30A/相 ：精度 0.2%
3、交流電壓源:
相電壓輸出(有效值)： 0--125V/相 精度：0.2%
線電壓輸出(有效值)： 0--250V
相電壓/線電壓輸出功率 ： 75VA/100VA
頻率范圍： 0--1000Hz 精度：0.001Hz
諧波次數： 2--20次 相位：0--360° 精度：0.1°
附2，繼電保護裝置有哪些?繼電保護都保護什么?
繼電保護裝置就是指能反應電力系統中電氣元件發生故障或者不正常運行狀態，并動作于斷路器跳閘或發出信號的一種自動裝置。
它保護的是各種故障(短路、電壓大大降低、系統震蕩等)和不正常運行狀態(過、頻率降低、低電壓等)，因為這些故障和不正常運行狀態，都可能在電力系統中引起事故。
各種原理的保護，通常可以由一個或者若干個繼電器連接在一起組成保護裝置來實現。
就一般情況而言，整套繼電保護裝置是由測量部分、邏輯部分和執行部分組成的。
因此，保護裝置也就是指各種繼電器，例如：、阻抗繼電器、輸電線縱聯差動保護、的縱差動保護等。
