100kv交直流高壓試驗變壓器

　　一、100kv交直流高壓試驗變壓器結構：

　　輕型高壓試驗變壓器采用單框芯式結構。初級繞組繞在鐵芯上、高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角結構，整體外形美觀大方。其外部結構圖見下圖。　　

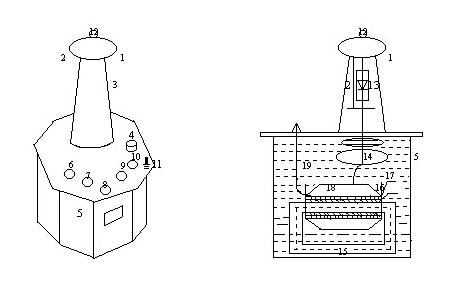

　　二、100kv交直流高壓試驗變壓器外部結構

　　短路桿

　　高壓套管

　　變壓器提手

　　測量端子

　　高壓尾

　　高壓輸出

　　變壓器油

　　鐵芯

　　測量繞組

　　二次高壓繞組

　　在試驗變壓器中，x為低壓輸入端子，F為低度表測量端子，X為高壓輸出。

　　三、100kv交直流高壓試驗變壓器操作注意事項：

　　(1)試驗人員應做好分工，明確相互間聯系辦法。并有專門人監護現場安全及觀察試品狀態。

　　(2)被試品應清掃干凈，并干燥，以免損壞被試品和試驗帶來的誤差。

　　(3)對丁大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整間隙。

　　(4)升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位的突然合閘，也不能突然切斷電源，一般應在調壓器降至零位時拉閘。

　　(5)當電壓升至試驗電壓時，開始計時，到1min后，迅速降到1/3試驗電壓以下時，才能拉開電源。

　　(6)在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷電源，停止試驗并查明原因：①電壓表指針擺動很大;②發現絕緣燒焦或冒煙;③被試品內有不正常的聲音。

　　(7)耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。
