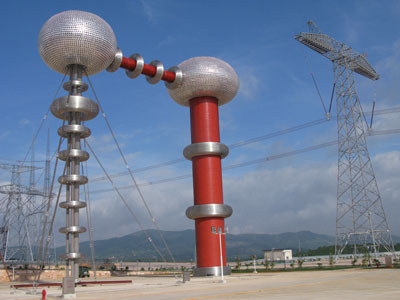

110KV電纜耐壓試驗裝置
1、串并聯諧振基本原理：
諧振耐壓試驗是利用電抗器的電感與被試品電容組成LC串聯回路，中試控股調節變頻電源輸出的電壓頻率，實現串并聯諧振，在被試品上獲得高電壓，是當前高電壓試驗的一種新方法，深受專家好評，在國內外已經得到廣泛的使用。
2、110KV電纜耐壓試驗裝置特點：
(1)0.5公里的110KV電纜耐壓試驗裝置具有輸出容量大，輸出電壓高、可任意組合電抗器針對不同試品的交流耐壓試驗。
(2)具有體積小、重量輕、特別方便野外試驗。
(3)具有保護功能好、有過壓保護、過流保護、時間保護、閃絡保護、過熱保護、模塊保護等功能。
(4)具有操作極具簡單，并具有手動和自動兩檔。
(5)采用大屏幕、使試驗數據一目了然，中試控股并可打印試驗結果。
(6)具有試品擊穿后無過電壓之虞，對試品的損壞相當小。
(7)試驗所需電源容量小，僅是工頻變壓器試驗所需電源容量的幾分之一，解決現場電源難找的問題。
3、110KV電纜耐壓試驗裝置適用范圍
滿足400mm2/110KV電纜，長度0.5公里的交流耐壓試驗。
滿足500mm2/35KV電纜，長度1.5公里的交流耐壓試驗。
滿足500mm2/10KV電纜，長度3公里的交流耐壓試驗。
4、110KV電纜耐壓試驗裝置使用環境條件
(1)周圍空氣溫度：
最高溫度：+45℃ 最低溫度：-10℃;
最大日溫差：35k 日照強度：0.1w/cm2
(2)海拔高度：≤2000m ;
(3)相對濕度：≤90 %
(4)安裝放置地點平坦，電抗器安裝傾斜度不小于50 ;
(5)周圍應無嚴重影響設備絕緣的氣體蒸氣，化學性沉積灰塵，污垢及其它爆炸性介質。
5、110KV電纜耐壓試驗裝置具體配置
試驗要求：
400mm2/110KV電纜，長度0.5公里的交流耐壓試驗，試驗時間60min，最高試驗電壓128kv，試驗頻率30～300Hz。最大等效電容量為0.078uF。
500mm2/35KV電纜，長度1.5公里的交流耐壓試驗，試驗時間60min，最高試驗電壓52kv，試驗頻率30～300Hz。最大等效電容量為0.348uF。
500mm2/10KV電纜，長度3公里的交流耐壓試驗，試驗時間5min，最高試驗電壓22kv，試驗頻率30～300Hz。最大等效電容量為1.314uF。
電抗器的設計：
400mm2/110KV電纜，長度0.5公里的交流耐壓試驗，試驗時間60min，最高試驗電壓128kv，試驗頻率30～300Hz。最大等效電容量為0.078uF。當頻率為35Hz時。
勵磁變壓器的配置
做400mm2/110KV電纜的交流耐壓試驗電壓128kV。因品質因數Q值在額定負載下不小于30，所以，勵磁變壓器容量15kVA。
配置的勵磁變壓器規格為15kVA、10kV。
調頻電源的配置：
調頻電源的容量等于或大于勵磁變壓器的容量取15kVA。
配置的調頻電源的規格為15kVA。
電容分壓器的配置
因400mm2/110KV電纜的交流耐壓試驗電壓128kV，所以，電容分壓器電壓為130kV、電容量為1000PF。
配置1臺的電容分壓器規格為130kv/0.001uF。
系統主要性能及參數
1、電源電壓： 380V±10%、50Hz;
2、額定容量： 675KVA;
3、輸出電壓： 270KV，
4、輸出電流： 2.5A.
5、輸出電壓波形: 正弦波;
6、輸出電壓波形畸變率: ≤0.5% ;
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘;
8、輸出頻率范圍: 30～300Hz ;
9、品質因數: ≥30
10、系統噪聲: ≤60db
11、系統測量精度: 1.0級
12、頻率分辨率: 0.01Hz
13、頻率不穩定度: ≤0.05%
14、環境溫度： -25℃～ +55℃
相對濕度: ≤90%
海拔高度: ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18 具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
