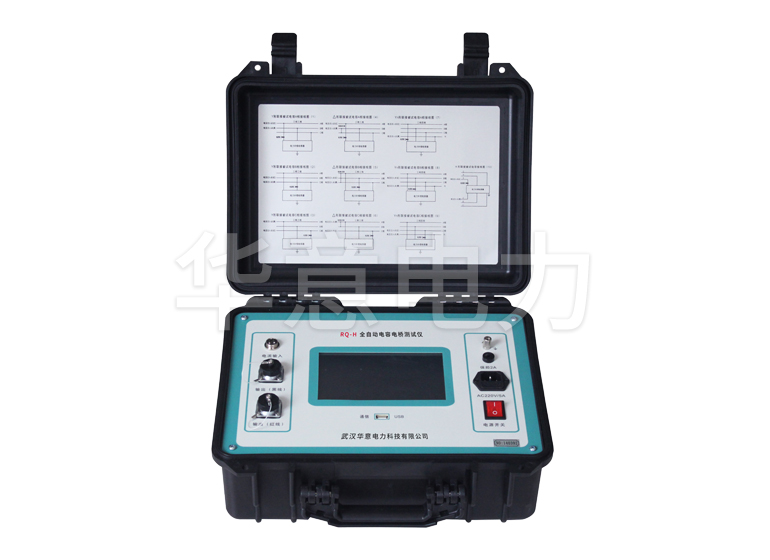

全自動電容電橋測試儀三相△形連接電容器測量方法
三相△形連接，儀器面板A、B、C三相接線方式相同，具體如下所述:
1.黑色線接“輸出(黑線)”
2.紅色線接“電容(紅線)”
3.鉗形電流傳感器接“電流輸入”
△形連接被試電容A相測量接線如圖2.4所示，具體接線如下所述：
1.紅色夾子夾母線排A相
2.黑色夾子夾母線排B相
3.短接B、C相
4.鉗形電流傳感器套在高壓電容組A相引線上

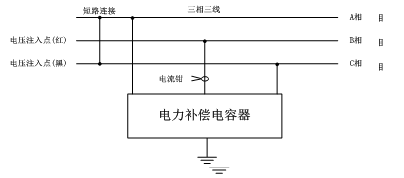

圖2.4 △形連接被試電容A相測量接線
△形連接被試電容B相測量接線如圖2.5所示，具體接線如下所述：
1.紅色夾子夾母線排B相
2.黑色夾子夾母線排C相
3.短接A、C相
4.鉗形電流傳感器套在高壓電容組B相引線上

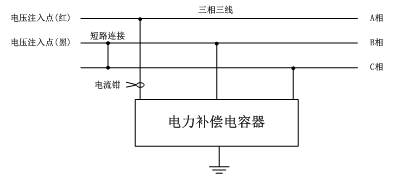

圖2.5 △形連接被試電容B相測量接線
△形連接被試電容C相測量接線如圖2.6所示，具體接線如下所述：
1.紅色夾子夾母線排C相
2.黑色夾子夾母線排A相
3.短接A、B相
4.鉗形電流傳感器套在高壓電容組C相引線上

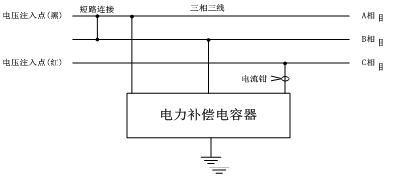

圖2.6 △形連接被試電容C相測量接線
